A inclinação de uma rampa é calculada da seguinte maneira: para cada metro medido na horizontal, mede-se x centímetros na vertical. Diz-se, nesse caso, que a rampa tem inclinação de x%, como no exemplo da figura:
A figura apresenta um projeto de uma rampa de acesso a uma garagem residencial cuja base, situada 2 metros abaixo do nível da rua, tem 8 metros de comprimento.
Depois de projetada a rampa, o responsável pela obra foi informado de que as normas técnicas do município onde ela está localizada exigem que a inclinação máxima de uma rampa de acesso a uma garagem residencial seja de 20%.
Se a rampa projetada tiver inclinação superior a 20%, o nível da garagem deverá ser alterado para diminuir o percentual de inclinação, mantendo o comprimento da base da rampa.
Para atender às normas técnicas do município, o nível da garagem deverá ser
a) elevado em 40 cm.
b) elevado em 50 cm.
c) mantido no mesmo nível.
d) rebaixado em 40 cm.
e) rebaixado em 50 cm.
Resolução Em Texto
Matérias Necessárias para a Solução da Questão
Geometria Plana (Triângulo Retângulo) e Razão e Proporção (Porcentagem e Inclinação).
Tema/Objetivo Geral:
Interpretação de modelos matemáticos aplicados à engenharia civil (cálculo de inclinação de rampa).
Nível da Questão: Médio.
- Embora a conta seja simples, o nível é médio porque exige que o aluno traduza “inclinação percentual” para geometria e, principalmente, tenha a visão espacial para entender se deve “elevar” ou “rebaixar” o piso para suavizar a rampa. Muita gente acerta a conta (40 cm), mas erra a direção (elevar vs. rebaixar).
Gabarito: Alternativa A.
- A inclinação atual é de 25%. Para chegar aos 20% exigidos, precisamos reduzir a altura do desnível. Isso significa subir o fundo da garagem em 40 cm.
PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
A questão quer que você ajuste uma obra errada. A rampa construída ficou muito íngreme (muito inclinada) e a prefeitura barrou.
Simplificação Radical (A Analogia Central):
Imagine que você montou um escorregador e ele ficou perigoso demais, muito “em pé”. Para deixá-lo mais suave (menos inclinado) sem mudar o comprimento da madeira, o que você faz com o chão lá embaixo? Você precisa “subir” o chão (colocar terra) para que a altura do escorregador diminua.
Nosso Plano de Ataque será o seguinte:
- Diagnóstico Visual: Vamos usar o gráfico fornecido para entender a diferença entre a rampa perigosa (atual) e a rampa segura (meta).
- Cálculo da Realidade: Calcular qual é a inclinação que temos hoje.
- Cálculo da Meta: Descobrir qual deve ser a altura máxima permitida para termos 20% de inclinação.
- Ajuste Físico: Definir se precisamos cavar mais (rebaixar) ou aterrar (elevar) a garagem para chegar nessa meta.
PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Para visualizar a diferença entre o que temos e o que queremos, vamos organizar os dados em uma Tabela Comparativa de Situação. O segredo aqui é entender que a inclinação (m) depende diretamente da Altura, já que o comprimento horizontal é fixo.
Fórmula: Inclinação = (Altura Vertical / Distância Horizontal) x 100
Tabela: Cenário Atual vs. Cenário Ideal
| Parâmetro | Cenário Atual (Problema) | Cenário Ideal (Meta) |
| Comprimento Horizontal | 8 metros (Fixo) | 8 metros (Fixo) |
| Altura do Desnível | 2,0 metros | A calcular (h) |
| Inclinação | A calcular | 20% (Máximo) |
| Ação Necessária | Nenhuma (Obra feita) | Ajustar a altura |
Uma imagem poderosa pode transformar um conceito abstrato em uma memória inesquecível. A ilustração a seguir foi criada para visualizar a essência da nossa análise, tornando a ideia central clara e impactante:

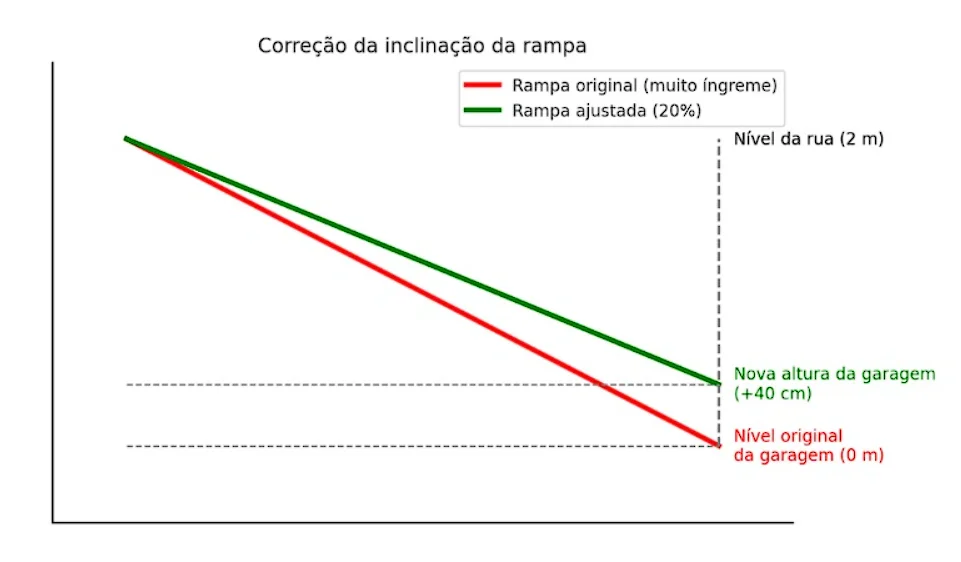

(Correção da inclinação da rampa): Observe o gráfico acima. A linha vermelha (Rampa Original) é mais íngreme e desce até o zero. A linha verde (Rampa Ajustada) é mais suave e termina mais alto. Visualmente, já sabemos que o chão da garagem precisa subir (linha tracejada verde está acima da vermelha).
PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Agora vamos preencher as lacunas da nossa tabela e descobrir o valor exato.
1. Análise do Cenário Atual (O Erro)
Altura = 2 metros.
Comprimento = 8 metros.
Inclinação = 2 / 8 = 0,25.
Em porcentagem: 0,25 x 100 = 25%.
Veredito: 25% é maior que 20%. A rampa está ilegal.
2. Cálculo do Cenário Ideal (A Solução)
Queremos inclinação de 20% (ou 0,20). O comprimento continua 8 metros.
Qual deve ser a nova altura (h)?
h / 8 = 0,20
h = 0,20 x 8
h = 1,6 metros.
Veredito: Para estar na norma, o desnível máximo deve ser de 1,6 metros.
3. O Ajuste da Obra
Hoje o buraco tem 2,0 metros de profundidade. Ele precisa ter apenas 1,6 metros.
Diferença = 2,0 – 1,6 = 0,4 metros (ou 40 cm).
Como transformar um buraco de 2,0m em um de 1,6m? Você joga terra dentro. Você eleva o fundo.
Uma imagem poderosa pode transformar um conceito abstrato em uma memória inesquecível. A ilustração a seguir foi criada para visualizar a essência da nossa análise, tornando a ideia central clara e impactante:

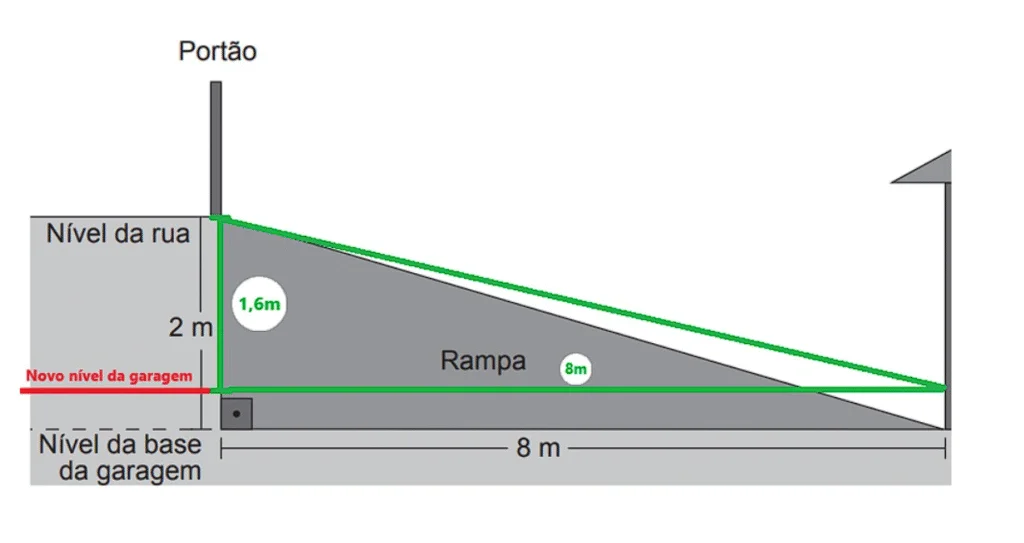

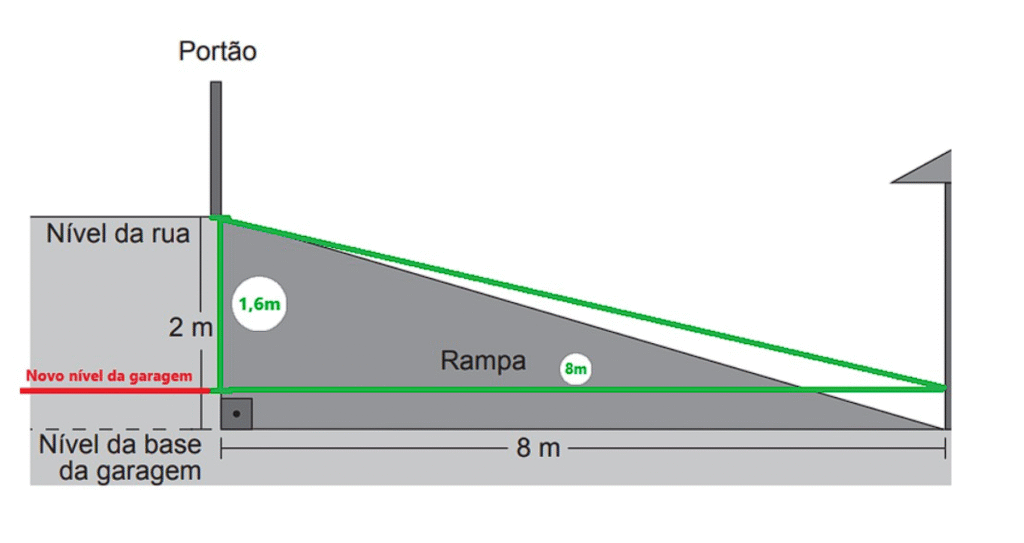

(Rampa corrigida com elevação): Veja na imagem acima. A linha verde mostra onde ficará o novo piso. Estamos preenchendo o fundo em 40 cm. Isso é “Elevar”.
🚨 ARMADILHA CLÁSSICA! 🚨
A armadilha mais sedutora aqui é a palavra “Rebaixar”. O aluno pensa: “A rampa está alta, vou rebaixar a garagem”.
Se você rebaixar a garagem, você cava mais fundo. Se cavarmos mais 40 cm, a altura do desnível vai para 2,4 metros.
Uma imagem poderosa pode transformar um conceito abstrato em uma memória inesquecível. A ilustração a seguir foi criada para visualizar a essência da nossa análise, tornando a ideia central clara e impactante:

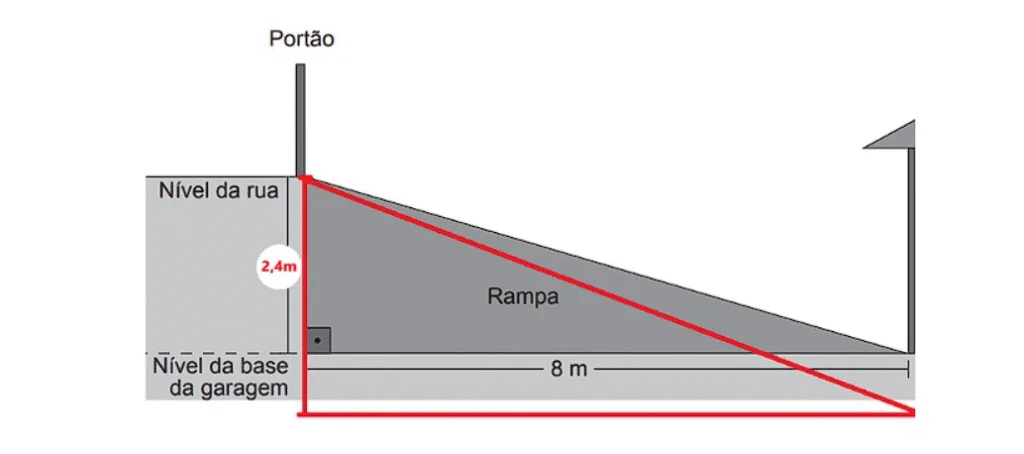

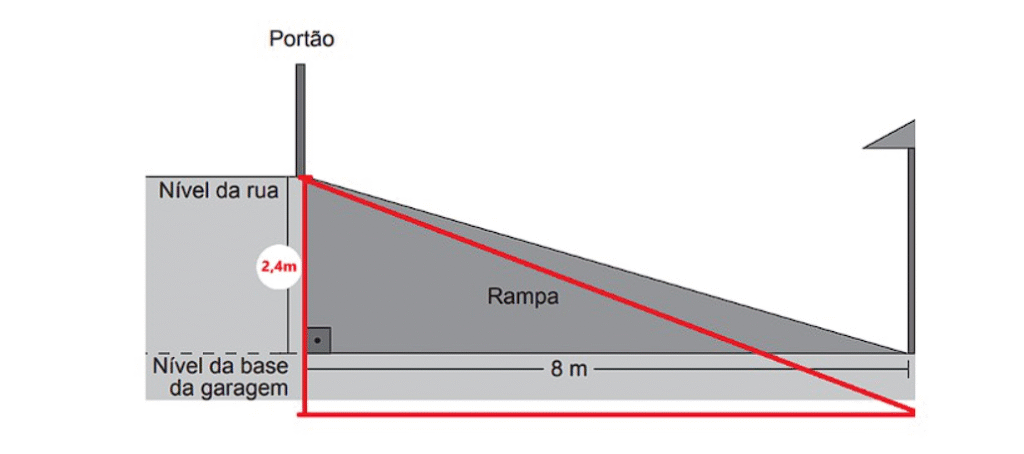

(Erro ao rebaixar a garagem): Observe a linha vermelha grossa. Ao rebaixar o chão, a rampa fica ainda mais inclinada (chegaria a 30%). Isso piora o problema.
Síntese do raciocínio:
Precisamos reduzir a altura do triângulo retângulo. Para isso, devemos subir a base (o cateto adjacente ao ângulo reto no chão). A diferença calculada é de 40 cm. Ação: Elevar.
Expectativa:
Procuramos uma alternativa que combine a ação “Elevar” com o valor “40 cm”.
PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
Vamos analisar as alternativas na ordem apresentada pela questão.
Alternativa A: elevado em 40 cm.
Análise de Correspondência: Esta opção propõe subir o nível do chão em 0,4m. Isso reduz a altura total da rampa de 2,0m para 1,6m. A nova inclinação será 1,6 dividido por 8, que dá exatamente 0,20 (20%). Encaixa perfeitamente na nossa expectativa.
Conclusão: ✔️ Alternativa correta.
Alternativa B: elevado em 50 cm.
O “Diagnóstico do Erro”: Erro de Cálculo.
Se elevarmos 50 cm (0,5m), a altura final seria 1,5m. A inclinação seria 1,5 dividido por 8, que resulta em 18,75%. Embora isso resolva o problema da inclinação (fica menor que 20%), a questão pede o ajuste limite para a norma (geralmente implicando o menor custo/movimento de terra para atingir exatamente 20%). Matematicamente, o valor 40 cm é o exato para o limite.
Conclusão: ❌ Alternativa incorreta.
Alternativa C: mantido no mesmo nível.
O “Diagnóstico do Erro”: Negação da Realidade.
O aluno ignora que a inclinação atual (25%) viola a regra municipal (máximo 20%). Manter como está deixa a obra irregular.
Conclusão: ❌ Alternativa incorreta.
Alternativa D: rebaixado em 40 cm.
O “Diagnóstico do Erro”: Confusão de Sentido (Inversão Vetorial).
O aluno calcula corretamente o valor numérico (40 cm), mas erra a física da situação. Ao rebaixar, ele aumenta a altura do desnível para 2,4m, o que aumenta a inclinação para 30%, tornando a rampa ainda mais perigosa.
Conclusão: ❌ Alternativa incorreta.
Alternativa E: rebaixado em 50 cm.
O “Diagnóstico do Erro”: Erro Duplo (Cálculo + Sentido).
O aluno erra a conta e ainda escolhe a direção errada (cavar em vez de aterrar), resultando em uma rampa extremamente íngreme.
Conclusão: ❌ Alternativa incorreta.
PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
A resposta correta é a alternativa A. Para suavizar a inclinação de uma rampa mantendo o comprimento fixo, é necessário diminuir a altura do desnível, o que implica elevar a base inferior.
Resumo-flash (A Imagem Mental):
Rampa muito brava? O chão sobe para acalmar a descida.
Para ir Além (A Ponte para o Futuro):
Este conceito é fundamental em Estradas e Rodovias. Quando você vê placas de “Rampa de Escape” em descidas de serra, elas são projetadas com uma inclinação inversa (subida) muito forte e caixa de brita para frear caminhões sem freio. Lá, a engenharia usa a inclinação a favor da gravidade para dissipar energia cinética, o oposto do que fizemos aqui, onde queríamos suavizar a rampa para facilitar o acesso do carro.
