Aquecedores solares são equipamentos utilizados para o aquecimento de água pelo calor do Sol. São compostos por coletores solares, nos quais ocorre o aquecimento da água, e por um reservatório térmico, em que é armazenada a água quente para ser utilizada posteriormente. A figura ilustra esquematicamente como funciona esse equipamento.
O processo pelo qual ocorre transferência de calor dos coletores solares para o reservatório térmico é a
A) difusão.
B) absorção.
C) condução.
D) irradiação.
E) convecção.
✍ Resolução Em Texto
- Matérias Necessárias para a Solução da Questão:
- Física (Termodinâmica: Processos de Transferência de Calor – Condução, Convecção e Irradiação)
- Interpretação de Diagramas
- Tema/Objetivo Geral: Analisar o esquema de funcionamento de um aquecedor solar para identificar o principal processo de transferência de calor que ocorre entre o coletor e o reservatório.
- Nível da Questão: Fácil.
- A questão se resolve pela interpretação direta do fluxo de água no diagrama. As setas mostrando a “Água fria” descendo e a “Água quente” subindo são a “impressão digital” do processo de convecção. O candidato precisa apenas reconhecer esse padrão visual e associá-lo ao nome correto.
- Gabarito: E
- A alternativa está correta porque o diagrama mostra um ciclo de movimentação da água: a água fria (mais densa) desce do reservatório para o coletor, é aquecida, e a água quente (menos densa) sobe de volta para o reservatório. Esse processo de transferência de calor através do movimento de um fluido (líquido ou gás) devido a diferenças de densidade é, por definição, a convecção.
PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
Decodificação do Objetivo: Em bom português, a missão é: “A imagem mostra um aquecedor solar. O calor vai do coletor (a placa preta) para o reservatório (o ‘boiler’). Como, exatamente, o calor ‘viaja’ de um lugar para o outro nesse sistema?”
Simplificação Radical (A Analogia Central): Imagine uma chaleira no fogo. O fogo esquenta o fundo da chaleira. A água que está no fundo fica quente, se expande, fica mais leve e sobe. A água mais fria e pesada que está em cima desce para ocupar o lugar. Isso cria uma corrente circular que distribui o calor por toda a água. Esse movimento de “sobe e desce” do fluido quente e frio é a convecção. O aquecedor solar é uma “chaleira deitada”: o coletor é o “fogo”, e o reservatório é a “parte de cima da chaleira”.
Plano de Ataque (O Roteiro da Investigação):
- Analisar o Movimento da Água: O que as setas azuis (“Água fria”) e vermelhas (“Água quente”) no diagrama nos mostram?
- Identificar a Causa do Movimento: Por que a água quente sobe e a fria desce?
- Nomear o Processo: Qual é o nome do processo de transferência de calor que ocorre através do movimento de um fluido?
- Realizar a Autópsia: Vamos analisar cada alternativa para ver qual delas corresponde a esse processo.
PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Para este caso, a melhor ferramenta é uma Análise dos “Crimes Térmicos” que ocorrem no sistema. Vamos identificar os 3 processos de transferência de calor em ação.
OS TRÊS PROCESSOS DE TRANSFERÊNCIA DE CALOR NO SISTEMA
- 1. IRRADIAÇÃO:
- Onde ocorre? Do Sol até o Coletor Solar.
- Como funciona? O calor viaja através do vácuo do espaço na forma de ondas eletromagnéticas (radiação solar).
- Veredito: É como o calor chega, mas não como ele se move dentro do sistema de água.
- 2. CONDUÇÃO:
- Onde ocorre? Da superfície preta do coletor para a água que está em contato direto com ela. E, no reservatório, da água quente para a parede interna do boiler.
- Como funciona? Transferência de calor por contato direto, de molécula a molécula, sem transporte de matéria.
- Veredito: É como o calor entra na água, mas não como a massa de água quente se move para o reservatório.
- 3. CONVECÇÃO (O Processo da Pergunta):
- Onde ocorre? Entre o Coletor Solar e o Reservatório Térmico.
- Como funciona? A água aquecida no coletor se expande, fica menos densa e sobe pelo cano vermelho. A água mais fria do reservatório, mais densa, desce pelo cano azul para ocupar seu lugar. Esse movimento do fluido transporta a energia térmica.
Uma imagem poderosa pode transformar um conceito abstrato em uma memória inesquecível. A ilustração a seguir foi criada para visualizar a essência da nossa análise, tornando a ideia central clara e impactante:

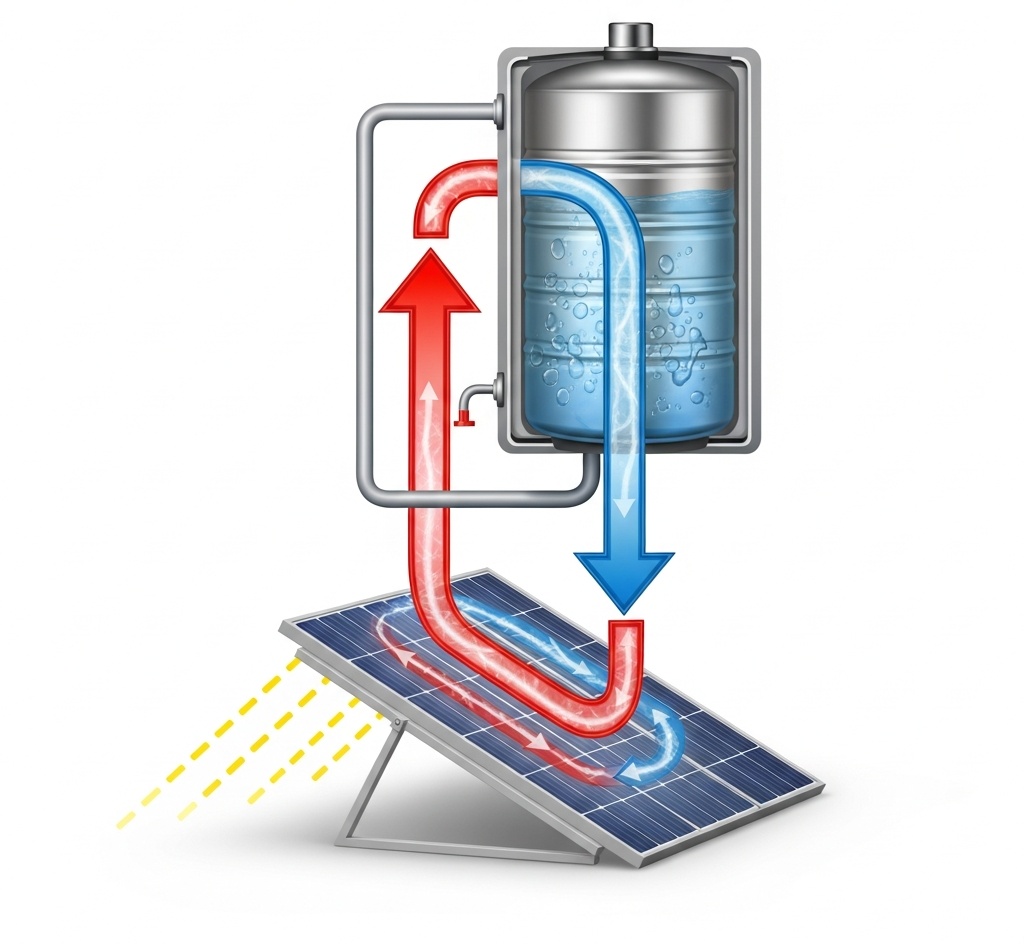

(O Ciclo da Convecção)
A imagem ilustra didaticamente o processo de convecção térmica (o princípio do termossifão) através de um ciclo visual de cores e setas. Observamos o fluxo contínuo onde as setas vermelhas sobem dos coletores para o reservatório, indicando que a água, ao ser aquecida pelo sol, torna-se menos densa (mais leve) e ascende, enquanto as setas azuis descem do reservatório para os coletores, representando a água mais fria e densa (mais pesada) que empurra o fluxo. Essa representação visual do movimento circular, impulsionado exclusivamente pela diferença de densidade entre o líquido quente e o frio, explica como ocorre a transferência de calor citada na alternativa E.
Conclusão Forense: O processo descrito na pergunta — a transferência de calor do coletor para o reservatório — ocorre pelo movimento da própria água, o que corresponde perfeitamente ao fenômeno da convecção ilustrado.
PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Nossa análise dos processos já resolveu o caso. A pergunta é específica: como o calor é transferido DOS coletores PARA o reservatório?
O diagrama é explícito ao mostrar o fluxo:
- Água fria → desce.
- Água quente → sobe.
Esse ciclo, conhecido como termossifão, é um exemplo clássico de convecção natural. Não é necessária uma bomba; a própria física (diferença de densidade) se encarrega de fazer a água circular e transferir o calor.
🚨 ARMADILHA CLÁSSICA! 🚨
CUIDADO! A armadilha mais sedutora é a alternativa (D), “irradiação”. O candidato vê “Radiação solar” na imagem e associa imediatamente com a resposta. O erro é não ler a pergunta com atenção. A pergunta não é como o calor do Sol chega ao aquecedor, mas como o calor se move dentro do aquecedor, do coletor para o reservatório.
A Bússola (O Perfil do Culpado):
- Síntese do raciocínio: A investigação do diagrama mostra um ciclo de movimento da água, onde a água quente sobe e a fria desce, transportando calor.
- Expectativa: A alternativa correta deve nomear esse processo de transferência de calor por movimento de fluido.
PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
Vamos agora interrogar cada um dos suspeitos.
- A) difusão.
- A “Narrativa do Erro”: O candidato pode confundir o movimento de fluidos com a difusão.
- O “Diagnóstico do Erro”: Erro Conceitual. Difusão é o movimento de partículas de uma área de maior concentração para uma de menor (como um perfume se espalhando no ar). Não é um processo de transferência de calor.
- Conclusão: 🔴 Alternativa incorreta.
- B) absorção.
- A “Narrativa do Erro”: O candidato foca no que o coletor faz com a luz solar.
- O “Diagnóstico do Erro”: Foco Incorreto. Absorção é o processo de capturar a energia da radiação, mas não é um mecanismo de transferência de calor de um ponto a outro dentro do fluido.
- Conclusão: 🔴 Alternativa incorreta.
- C) condução.
- A “Narrativa do Erro”: O candidato pensa em outra forma de transferência de calor.
- O “Diagnóstico do Erro”: Foco Incorreto. A condução ocorre (da placa para a água), mas o transporte em massa do calor do coletor até o reservatório se dá pelo movimento da água, que é a convecção.
- Conclusão: 🔴 Alternativa incorreta.
- D) irradiação.
- A “Narrativa do Erro”: O candidato cai na “Armadilha Clássica”.
- O “Diagnóstico do Erro”: Foco Incorreto. A irradiação descreve como o calor do Sol chega ao sistema, mas não como ele é transportado do coletor para o reservatório.
- Conclusão: 🔴 Alternativa incorreta.
- E) convecção.
- Análise de Correspondência: Esta alternativa é o retrato falado da nossa Bússola. Ela descreve perfeitamente o ciclo de “sobe e desce” da água quente e fria, que é o mecanismo de transferência de calor pelo movimento do fluido.
- Conclusão: 🟢 Alternativa correta.
PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
Frase de Fechamento: Confirmamos que a alternativa E é a correta. Este caso é uma demonstração elegante da convecção, o motor invisível que move desde a água na sua chaleira até as correntes oceânicas e os ventos do nosso planeta.
Resumo-flash (A Imagem Mental): O calor sobe de carona com a água quente.
Para ir Além (A Ponte para o Futuro): O mesmo princípio da convecção que aquece a água no sistema solar é o que move as placas tectônicas da Terra. O manto terrestre, embora pareça sólido, comporta-se como um fluido extremamente viscoso ao longo de milhões de anos. O calor do núcleo da Terra aquece o material do manto na base, que se torna menos denso e sobe lentamente. Ao chegar perto da crosta, ele esfria, torna-se mais denso e desce. Essas gigantescas células de convecção no manto arrastam as placas tectônicas que “flutuam” sobre elas, causando terremotos, vulcanismo e a formação de continentes. A física que aquece o seu banho é a mesma que move os continentes.
