A tartaruga ou tachão de trânsito é um dispositivo de sinalização horizontal utilizado para canalizar o tráfego ou garantir o afastamento do fluxo de veículos de zonas perigosas ou com grande risco de acidentes. A Figura 1 apresenta alguns deles já instalados.
O modelo geométrico de um tachão está representado na Figura 2. Ele é formado por duas faces retangulares paralelas e quatro faces trapezoidais. Suas arestas laterais, se prolongadas, concorrem em um mesmo ponto.
Qual é o sólido representado pelo modelo geométrico do tachão?
A) Paralelepípedo reto.
B) Paralelepípedo oblíquo.
C) Pirâmide quadrangular.
D) Tronco de pirâmide hexagonal.
E) Tronco de pirâmide quadrangular.
Resolução Em Texto
Matérias Necessárias para a Solução da Questão
Matemática (Geometria Espacial e Nomenclatura de Poliedros).
Tema/Objetivo Geral:
Identificação de sólidos geométricos a partir de suas propriedades estruturais (faces, bases e convergência de arestas).
Nível da Questão: Fácil.
- A questão exige o reconhecimento básico de formas tridimensionais. O texto fornece “pistas de ouro” que descrevem as propriedades fundamentais de um tronco de pirâmide, facilitando a eliminação de outras formas como prismas ou pirâmides completas.
- O maior desafio é apenas a terminologia técnica, mas a descrição visual e textual é muito direta.
Gabarito: Alternativa E.
- O sólido é um tronco de pirâmide quadrangular. Isso se confirma porque ele possui duas bases paralelas (inferior e superior) e suas arestas laterais convergem para um único ponto no espaço, indicando que ele é o resultado do “corte” de uma pirâmide.
PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
Decodificação do Objetivo: A missão é identificar o nome técnico do sólido geométrico que representa o “tachão” (ou tartaruga) de trânsito, baseando-se nas propriedades de suas faces e arestas.
Simplificação Radical (A Analogia Central): Imagine uma pirâmide do Egito feita de chocolate. Se você passar uma faca horizontalmente e “decapitar” o topo da pirâmide, a parte de baixo que sobrar é exatamente o sólido da questão. O verdadeiro desafio aqui é saber o nome científico dessa “pirâmide sem cabeça”.
Nosso Plano de Ataque será o seguinte:
- Analisar as Bases: Verificar se são paralelas e qual o formato do polígono.
- Analisar as Faces Laterais: Observar se são retângulos (prismas) ou trapézios (troncos).
- Verificar a Convergência: Usar a pista sobre o prolongamento das arestas para confirmar a origem do sólido.
PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Para esta investigação, utilizaremos um Dossiê Geométrico de Identificação para diferenciar os “suspeitos” (sólidos).
DOSSIÊ TÉCNICO: ANATOMIA DOS POLIEDROS
- Prismas (Paralelepípedos): Possuem duas bases iguais e paralelas. Suas arestas laterais são paralelas entre si e nunca se encontram. Suas faces laterais são sempre retângulos (ou paralelogramos).
- Pirâmides: Possuem apenas uma base. Todas as arestas laterais sobem e se encontram em um único ponto chamado vértice.
- Tronco de Pirâmide: É o “filho” da pirâmide. Ele nasce quando cortamos uma pirâmide com um plano paralelo à base. Possui duas bases paralelas de tamanhos diferentes. Suas faces laterais são trapézios.
Uma imagem poderosa pode transformar um conceito abstrato em uma memória inesquecível. A ilustração a seguir foi criada para visualizar a essência da nossa análise, tornando a ideia central clara e impactante:

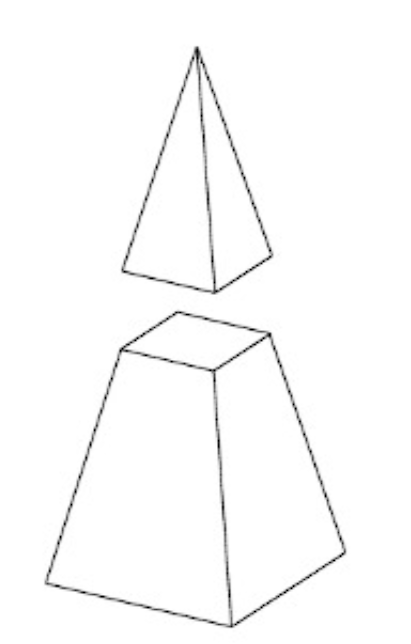

(A Anatomia de um Tronco de Pirâmide)
PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Vamos agora aplicar as pistas do enunciado ao nosso sólido:
1. A Pista das Bases:
O texto diz: “formado por duas faces retangulares paralelas“.
Se as bases são retângulos (que são quadriláteros), o sólido é obrigatoriamente quadrangular. Isso já elimina qualquer opção que mencione “hexagonal”.
2. A Pista das Laterais:
O texto diz: “quatro faces trapezoidais“.
Se as laterais são trapézios, as arestas estão se “fechando” ou “abrindo”. Isso descarta os paralelepípedos (onde as laterais seriam retângulos).
3. A Pista Final (O Ponto de Encontro):
O texto diz: “arestas laterais, se prolongadas, concorrem em um mesmo ponto“.
Esta é a prova definitiva de que este objeto era uma pirâmide antes de ser cortado. Se as arestas se encontram lá no alto, ele só pode ser um Tronco de Pirâmide.
🚨 ARMADILHA CLÁSSICA! 🚨
CUIDADO! O erro mais comum aqui é o aluno olhar para as bases retangulares e marcar Paralelepípedo. A armadilha mais sedutora é ignorar a palavra “trapezoidais”. Lembre-se: em um paralelepípedo, as arestas laterais são paralelas e nunca se encontram. Se o texto diz que elas se encontram em um ponto, o paralelepípedo está matematicamente descartado!
Bússola (O Perfil do Culpado):
- Síntese do raciocínio: O sólido tem duas bases paralelas, quatro lados em formato de trapézio e arestas que convergem para um vértice imaginário acima.
- Expectativa: O nome deve ser Tronco de Pirâmide Quadrangular.
PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
A) Paralelepípedo reto.
- A Narrativa do Erro: O aluno foca apenas no fato de as bases serem retangulares e esquece que as faces laterais não são retângulos verticais.
- Diagnóstico do Erro: Contradição Direta (As arestas laterais do paralelepípedo não concorrem em um ponto; são paralelas).
- Conclusão: ❌ Alternativa incorreta.
B) Paralelepípedo oblíquo.
- A Narrativa do Erro: O aluno percebe que o sólido é “inclinado”, mas confunde a inclinação das faces laterais com a inclinação de um prisma.
- Diagnóstico do Erro: Contradição Direta (Mesmo sendo oblíquo, as arestas laterais continuariam paralelas entre si).
- Conclusão: ❌ Alternativa incorreta.
C) Pirâmide quadrangular.
- A Narrativa do Erro: O aluno identifica que o sólido veio de uma pirâmide, mas esquece que o topo foi removido para criar a segunda base paralela.
- Diagnóstico do Erro: Reducionismo (Descreve a origem, não o estado atual do sólido).
- Conclusão: ❌ Alternativa incorreta.
D) Tronco de pirâmide hexagonal.
- A Narrativa do Erro: O aluno reconhece que é um tronco, mas erra na contagem dos lados da base ou na leitura do texto.
- Diagnóstico do Erro: Erro de Identificação de Base (O texto afirma que as faces são retangulares e há apenas quatro faces laterais, o que define uma base de quatro lados, não seis).
- Conclusão: ❌ Alternativa incorreta.
E) Tronco de pirâmide quadrangular.
- Análise de Correspondência: Esta alternativa une todos os pontos da nossa investigação: é um tronco (faces laterais trapezoidais e arestas convergentes) e é quadrangular (possui bases de quatro lados e quatro faces laterais). Brutal!
- Conclusão: ✔️ Alternativa correta.
PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
A investigação foi encerrada com a vitória da Alternativa E. O tachão de trânsito é um exemplo perfeito de geometria aplicada ao cotidiano.
Resumo-flash (A Imagem Mental): Tronco de pirâmide é uma pirâmide que perdeu o topo; as laterais são trapézios que “miram” em um ponto lá no alto.
Para ir Além (A Ponte para o Futuro):
Este conceito de Tronco de Pirâmide é fundamental na Arquitetura de Defesa e no Design de Objetos. Pense nas Fortificações Militares antigas ou em Móveis de Design Moderno: o uso do tronco de pirâmide (em vez do paralelepípedo) garante uma base mais larga e estável, impedindo que o objeto tombe ou sofra danos por impacto lateral. É por isso que o tachão de trânsito tem esse formato: ele precisa aguentar o peso dos carros passando por cima dele sem se deslocar ou quebrar as quinas!
