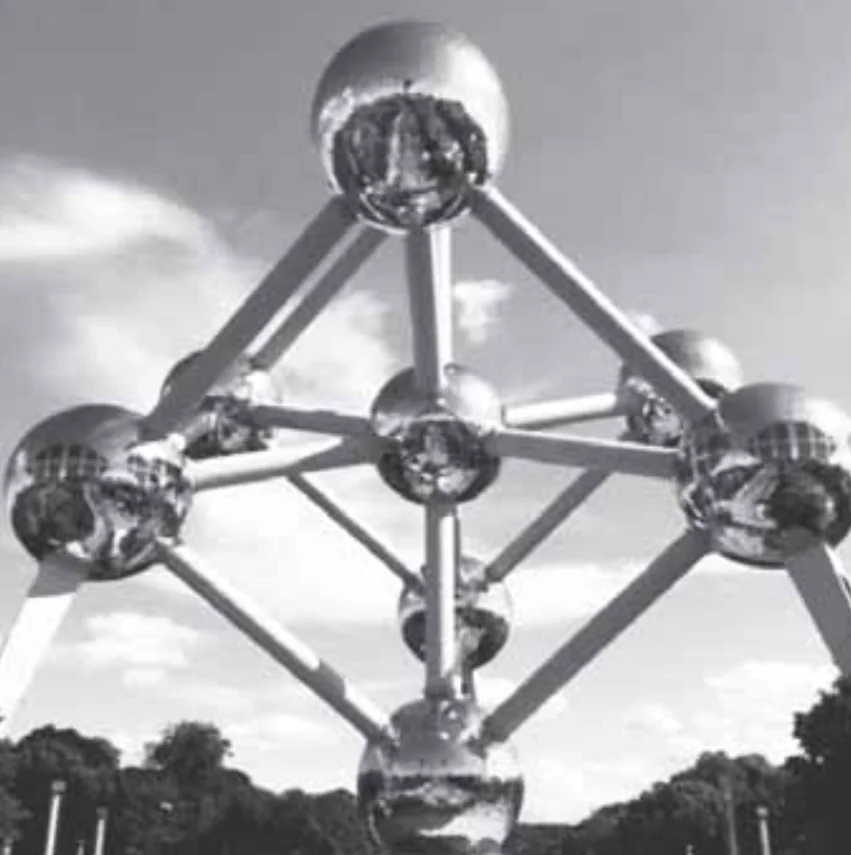

O Atomium, representado na imagem, é um dos principais pontos turísticos de Bruxelas. Ele foi construído em 1958 para a primeira grande exposição mundial depois da Segunda Guerra Mundial, a Feira Mundial de Bruxelas.
Trata-se de uma estrutura metálica construída no formato de um cubo. Essa estrutura está apoiada por um dos vértices sobre uma base paralela ao plano do solo, e a diagonal do cubo, contendo esse vértice, é ortogonal ao plano da base. Centradas nos vértices desse cubo, foram construídas oito esferas metálicas, e uma outra esfera foi construída centrada no ponto de interseção das diagonais do cubo. As oito esferas sobre os vértices são interligadas segundo suas arestas, e a esfera central se conecta a elas pelas diagonais do cubo.
Todas essas interligações são feitas por tubos cilíndricos que possuem escadas em seu interior, permitindo o deslocamento de pessoas pela parte interna da estrutura. Na diagonal ortogonal à base, o deslocamento é feito por um elevador, que permite o deslocamento entre as esferas da base e a esfera do ponto mais alto, passando pela esfera central.
Considere um visitante que se deslocou pelo interior do Atomium sempre em linha reta e seguindo o menor trajeto entre dois vértices, passando por todas as arestas e todas as diagonais do cubo.
A projeção ortogonal sobre o plano do solo do trajeto percorrido por esse visitante é representada por
✍ “Resolução Em Texto”
Matérias Necessárias para a Solução da Questão
Matemática (Geometria Espacial: Vistas Ortogonais e Propriedades do Cubo).
Tema/Objetivo Geral:
Visualizar a projeção ortogonal (a “sombra” ao meio-dia) de um cubo que está apoiado em um de seus vértices, com a diagonal principal vertical, e identificar o desenho formado pelas suas arestas e diagonais projetadas no chão.
Nível da Questão
Difícil.
Exige uma capacidade de abstração espacial muito alta. A maioria dos alunos sabe projetar um cubo “deitado”, mas projetar um cubo “equilibrado na ponta” requer treinar o olhar para ver um hexágono regular.
Gabarito
Letra E.
A alternativa está correta pois, quando um cubo é observado exatamente na direção de sua diagonal principal (de cima para baixo, pelo vértice), seu contorno se torna um Hexágono Regular, e as arestas que convergem para o centro formam os raios desse hexágono.
1️⃣ PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
Decodificação do Objetivo:
A questão descreve o Atomium: um cubo gigante feito de bolas e tubos.
O detalhe crucial: Ele não está apoiado numa face plana. Ele está apoiado em um vértice (ponta), parecendo um pião equilibrado.
O visitante andou por todos os tubos (arestas do cubo + diagonais internas).
O examinador quer saber: Qual é o desenho que esses tubos formam no chão se olharmos de cima? (Projeção Ortogonal).
Simplificação Radical (A Analogia Central):
Imagine uma Caixa de Papelão (Cubo).
Se você colocar a caixa na mesa normalmente, a sombra é um Quadrado.
Mas se você segurar a caixa pelas duas pontas opostas (vértices extremos) e girá-la até ficar uma ponta exatamente em cima da outra, a sombra muda. A caixa “engorda” para os lados e vira um Hexágono (figura de 6 lados).
O verdadeiro desafio aqui é aceitar que um cubo pode ter sombra hexagonal.
Plano de Ataque:
- Identificar a Posição: Cubo apoiado no vértice. Diagonal principal é vertical (perpendicular ao solo).
- Identificar o Contorno: Nessa posição, as arestas laterais formam um zigue-zague que, visto de cima, é um hexágono.
- Identificar o “Recheio”: O visitante andou pelas diagonais também. Isso cruza linhas no meio.
2️⃣ PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Vamos abrir a maleta da Geometria Espacial.
Ferramenta 1: A Visão do Pássaro (Vértice a Vértice)
Quando olhamos um cubo alinhando dois vértices opostos (o de cima e o de baixo), a perspectiva muda radicalmente. As faces quadradas deixam de ser vistas de frente e passam a ser vistas “de quina”.
Ferramenta 2: O Caminho do Visitante
O texto diz: “passando por todas as arestas e todas as diagonais”.
- Arestas: Formam o esqueleto externo.
- Diagonais: Conectam o centro às pontas. Na projeção ortogonal (sombra), as diagonais internas coincidem com as linhas que ligam o centro aos vértices do hexágono.
3️⃣ PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Vamos construir a imagem mental passo a passo:
- A Posição do Cubo:
Imagine o cubo equilibrado na ponta.- Bola 1: No chão (Base).
- Bola 8: No topo (Céu).
- As outras 6 bolas formam um “cinturão” no meio.
- A Projeção (Sombra no Chão):
- A Bola 8 (topo) e a Bola 1 (chão) ficam no mesmo ponto na sombra (o centro).
- As outras 6 bolas formam um anel ao redor desse centro.
- Ligando as bolas externas, temos um Hexágono.
- Ligando as bolas externas ao centro (tubos que vão para o topo ou para o fundo), temos as “fatias da pizza”.
A ilustração a seguir foi criada para visualizar a essência da nossa análise, tornando a ideia central clara e impactante:

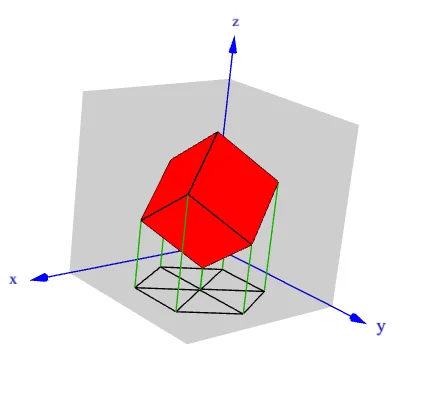

(A Projeção Hexagonal do Cubo): Observe na imagem como, ao olharmos o cubo vermelho pela diagonal (linha azul Z), as arestas verdes se projetam no chão (plano cinza) formando um hexágono perfeito com divisões internas.
Link do site, caso queira explorar essa ou outras projeções: http://www.cdme.im-uff.mat.br/html5/pro/pro-html/pro-br.html
Resultado: O desenho final é um hexágono com um asterisco (ou roda de 6 raios) no meio.
🚨 ARMADILHA CLÁSSICA! 🚨
CUIDADO com a alternativa A!

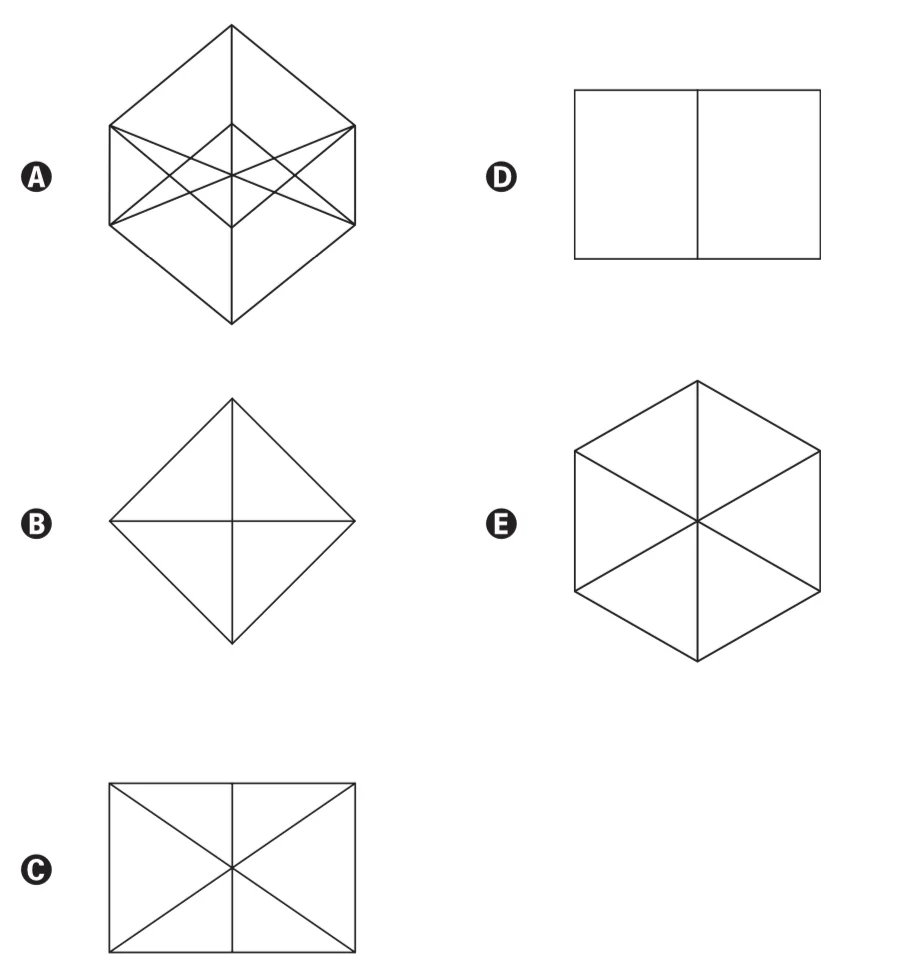

A alternativa A mostra um hexágono com um monte de linhas cruzadas estranhas no meio (parecendo uma Estrela de Davi complexa).
Muitos alunos pensam: “Ah, ele andou pelas diagonais, então deve ter muita linha cruzada”.
Mas atenção à Projeção Ortogonal: Muitas linhas se sobrepõem.
Exemplo: A diagonal que liga a Bola 2 à Bola 8 (topo) e a aresta que liga a Bola 2 à Bola Centrada coincidem na visão de cima. O desenho fica “limpo”, parecendo uma roda de 6 raios (Alternativa E), e não um emaranhado complexo (Alternativa A). As diagonais “se escondem” embaixo das arestas ou se projetam como linhas radiais simples.
A Bússola (O Perfil do Culpado):
- Síntese do raciocínio: Cubo visto pelo vértice = Hexágono.
- Expectativa: Um hexágono regular com linhas indo para o centro.
4️⃣ PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
A) Desenho Complexo (Estrela de Davi distorcida).
- Diagnóstico do Erro: Excesso de linhas não sobrepostas.
- Análise: Esse desenho sugere conexões que não existem ou projeções de ângulos que não correspondem à simetria perfeita do cubo alinhado verticalmente. As diagonais do cubo, na projeção, coincidem com os segmentos que ligam os vértices do hexágono ao centro.
- Conclusão: ❌ Alternativa incorreta.
B) Quadrado com X (Pirâmide vista de cima).
- Diagnóstico do Erro: Erro de Perspectiva.
- Análise: Essa é a vista de um Octaedro ou de uma Pirâmide de base quadrada. O cubo só parece um quadrado se estiver apoiado numa face, não num vértice.
- Conclusão: ❌ Alternativa incorreta.
C) Retângulo Cruzado.
- Diagnóstico do Erro: Distorção.
- Análise: Não tem a simetria rotacional do cubo. Parece a base de um prisma retangular ou uma estrutura de telhado.
- Conclusão: ❌ Alternativa incorreta.
D) Dois Quadrados.
- Diagnóstico do Erro: Visão Lateral.
- Análise: Isso poderia ser a vista de cima de dois cubos lado a lado, mas nunca de um único cubo inclinado.
- Conclusão: ❌ Alternativa incorreta.
E) Hexágono com Raios (Roda).
- Análise de Correspondência: Perfeita.
- Análise:
- Contorno: As 6 arestas “do meio” do cubo formam o hexágono.
- Raios: As 3 arestas de cima e as 3 de baixo (que ligam aos vértices polares) se projetam como linhas que vão dos cantos para o centro.
- É a assinatura visual exata do Atomium visto no Google Earth.
- Conclusão: ✔️ Alternativa correta.
5️⃣ PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
Frase de Fechamento:
A geometria do Atomium nos ensina que a perspectiva muda tudo: um cubo, figura classicamente quadrada, revela sua simetria oculta hexagonal quando alinhado pela sua diagonal principal, projetando no solo uma figura de seis lados com um centro comum.
Resumo-flash (A Imagem Mental):
Cubo na ponta = Sombra Hexagonal.
🧠 Para ir Além (A Ponte para o Futuro):
Conecte isso com a Química (Cristalografia).
O Atomium não tem esse formato por acaso. Ele representa uma Célula Unitária de um Cristal de Ferro (ampliada 165 bilhões de vezes). Na natureza, os átomos de ferro se organizam exatamente assim (Cúbica de Corpo Centrado). Os cientistas usam Raio-X para ver essa estrutura, e a “sombra” (difração) que aparece no filme também revela essa simetria hexagonal dependendo do ângulo!
