O LED é um dispositivo eletrônico que conduz corrente elétrica em um único sentido, sendo caracterizado por uma
tensão e uma corrente máxima de funcionamento,

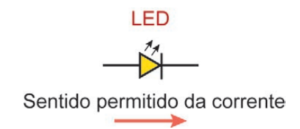

Um LED acende apenas se a corrente que o percorre está no sentido permitido e se a diferença de potencial à qual está submetido é igual ou superior à sua tensão de funcionamento. A figura ilustra o símbolo do LED usado na representação de circuitos.
Um estudante de física analisa as propriedades do LED em um circuito simples de corrente contínua. Ele dispõe dos seguintes materiais: uma bateria ideal de 4,5 V; dois LEDs de tensão 3,0 V e
= 1,0mA cada; e dois resistores de 1,5 kΩ cada.
O circuito que o estudante pode montar, para que ambos os LEDs fiquem acesos e cada um seja percorrido por
, é
A)
B)
C)
D)
E)
Resolução em texto
- Matérias Necessárias para a Solução da Questão:
- Eletrodinâmica (Lei de Ohm, Resistores em Série e Paralelo)
- Conceitos de Tensão, Corrente Elétrica e Resistência
- Funcionamento de Diodos (LEDs)
- Tema/Objetivo Geral:
- Análise de circuitos elétricos para determinar a configuração que permite o funcionamento correto de LEDs.
- Nível da Questão:
- Médio. A questão exige conhecimento sobre circuitos, a Lei de Ohm e as características dos LEDs. A análise das alternativas e o cálculo da resistência adequada adicionam complexidade, tornando a questão de nível médio para difícil.
- Gabarito: B
- Esta alternativa está correta porque apresenta os LEDs em paralelo (garantindo que cada um receba a tensão necessária) e um resistor em série com cada LED (limitando a corrente para evitar danos).
PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
Decodificação do Objetivo: A questão pede para identificarmos o circuito elétrico que permite que dois LEDs acendam simultaneamente, respeitando suas especificações de tensão e corrente máxima. É como encontrar a “receita” certa para acender as luzes sem queimar os ingredientes.
Simplificação Radical (A Analogia Central): Imagine que cada LED é um atleta que precisa de uma quantidade exata de água (tensão) e não pode receber mais do que um certo volume de líquido (corrente máxima), senão ele se machuca. A bateria é a fonte de água, e os resistores são “válvulas” que controlam o fluxo. Precisamos montar o sistema para que os dois atletas recebam a quantidade certa de água, sem excesso.
Plano de Ataque (O Roteiro da Investigação): Nosso plano será o seguinte:
- Relembrar as características dos LEDs e dos resistores em circuitos.
- Analisar cada alternativa, eliminando as que não respeitam a polaridade dos LEDs ou que não protegem os LEDs contra corrente excessiva.
- Calcular a resistência necessária para cada LED (se necessário).
PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Vamos organizar um “dossiê” com as informações cruciais:
Dossiê dos Componentes do Circuito
| Componente | 🕵️♂️ Característica Chave | 📝 Implicações no Circuito |
| LED | Polarizado, Tensão e Corrente Máximas | Só acende em um sentido. Exige 3V e no máximo 1mA. |
| Resistor | Controla a Corrente | Protege os LEDs limitando a corrente elétrica. |
| Bateria | Fonte de Tensão | Fornece 4,5V. |
| Associação em Série | Corrente Constante | A corrente é a mesma em todos os componentes. A tensão se divide. |
| Associação em Paralelo | Tensão Constante | A tensão é a mesma em todos os ramos. A corrente se divide. |
Além disso, precisamos da Lei de Ohm:
- Lei de Ohm: V = R * I (Tensão = Resistência * Corrente)
PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Com as ferramentas em mãos, vamos analisar o circuito ideal.
- LEDs em Paralelo: Para que ambos os LEDs recebam a tensão correta (3V), a associação em paralelo é a ideal. Em série, a tensão da bateria (4,5V) seria insuficiente para acender os dois (necessitariam de 6V).
- Resistores em Série com os LEDs: Para proteger os LEDs da corrente excessiva, precisamos de resistores. A tensão em cada resistor será a diferença entre a tensão da bateria (4,5V) e a tensão do LED (3V), ou seja, 1,5V.
- Cálculo da Resistência: Usando a Lei de Ohm (V = R * I), podemos calcular a resistência necessária para limitar a corrente em 1mA (0,001A):
- 1,5V = R * 0,001A
- R = 1,5V / 0,001A = 1500 Ohms = 1,5 kΩ
Isso confirma que os resistores de 1,5 kΩ são adequados.
🚨 ARMADILHA CLÁSSICA! 🚨
CUIDADO! O erro comum aqui é ignorar a polaridade dos LEDs. O LED só acende se a corrente passa no sentido correto (do ânodo para o cátodo). Alternativas com LEDs “de cabeça para baixo” devem ser descartadas imediatamente, mesmo que a associação dos componentes esteja correta.
A Bússola (O Perfil do Culpado):
- Síntese do raciocínio: O circuito correto deve ter LEDs em paralelo (para garantir a tensão adequada) e resistores em série com cada LED (para limitar a corrente e proteger os componentes). A polaridade dos LEDs deve estar correta.
- Expectativa: Devemos procurar uma alternativa com LEDs em paralelo, cada um com um resistor em série, e com a polaridade correta (a “seta” do LED deve apontar no sentido da corrente).
PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
Vamos agora examinar as alternativas e eliminar as incorretas.
- Análise da Alternativa (A):
- A “Narrativa do Erro”: O aluno pode se confundir com a presença do resistor e achar que ele protege os LEDs.
- O “Diagnóstico do Erro”: Ignora a Polaridade e a Distribuição da Corrente. Os LEDs estão em série (o que é inadequado para a tensão da bateria) e em polaridade invertida, o que impede que a corrente passe corretamente.
- Conclusão: ❌ Alternativa incorreta.
- Análise da Alternativa (B):
- Análise de Correspondência: Esta alternativa se encaixa perfeitamente na nossa “Expectativa”. Os LEDs estão em paralelo, cada um com um resistor em série, e a polaridade está correta.
- Conclusão: ✔️ Alternativa correta.
- Análise da Alternativa (C):
- A “Narrativa do Erro”: O aluno pode achar que a presença dos resistores em paralelo protege os LEDs.
- O “Diagnóstico do Erro”: Polaridade Invertida. A polaridade dos LEDs está invertida, o que impede a passagem da corrente e o acendimento.
- Conclusão: ❌ Alternativa incorreta.
- Análise da Alternativa (D):
- A “Narrativa do Erro”: O aluno pode se confundir com a presença dos resistores e achar que eles protegem os LEDs.
- O “Diagnóstico do Erro”: Associação em Série e Tensão Insuficiente. Os LEDs estão em série, o que exigiria uma tensão de 6V, superior à da bateria.
- Conclusão: ❌ Alternativa incorreta.
- Análise da Alternativa (E):
- A “Narrativa do Erro”: O aluno pode se confundir com a presença do resistor e achar que ele protege os LEDs.
- O “Diagnóstico do Erro”: Polaridade Invertida e Associação Incorreta. Os LEDs estão em série e em polaridade invertida, o que impede o funcionamento do circuito.
- Conclusão: ❌ Alternativa incorreta.
PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
Frase de Fechamento: Confirmamos que a alternativa (B) é a correta. A montagem em paralelo com resistores em série garante que os LEDs brilhem com a intensidade certa, sem se queimarem.
Resumo-flash (A Imagem Mental): LEDs delicados precisam de tensão sob medida e corrente controlada; resistores são os “seguranças” que evitam o curto-circuito.
Para ir Além (A Ponte para o Futuro): O princípio de controlar a corrente elétrica com resistores é fundamental em diversas áreas, inclusive na Biologia. As sinapses neurais (a comunicação entre os neurônios) funcionam de forma semelhante. Os neurotransmissores (como a dopamina) funcionam como “corrente elétrica”, e certas proteínas e enzimas atuam como “resistores”, controlando a intensidade do sinal. Um desequilíbrio nesse sistema pode levar a doenças como Parkinson, onde a falta de dopamina causa tremores e dificuldades de movimento. Assim como um LED precisa da corrente certa para brilhar, o cérebro precisa do “fluxo” correto de neurotransmissores para funcionar adequadamente.
