O diagrama P-V a seguir representa o ciclo de Otto para um motor de combustão interna, como os motores a gasolina ou a etanol, utilizados nos automóveis.

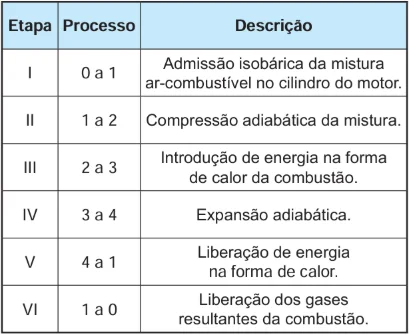

As etapas representadas no diagrama estão descritas no quadro.
Disponível em: www.mspc.eng.br.
Acesso em: 24 fev. 2013 (adaptado).
A transformação da energia térmica em energia útil ocorre na etapa
A) II.
B) III.
C) IV.
D) V.
E) VI.
✍ Resolução Em Texto
- Matérias Necessárias para a Solução da Questão:
- Física (Termodinâmica: Ciclo de Otto, Primeira Lei da Termodinâmica, Trabalho de um Gás)
- Interpretação de Gráficos (Diagrama Pressão-Volume)
- Tema/Objetivo Geral: Analisar as etapas do Ciclo de Otto para identificar em qual delas ocorre a conversão de energia térmica em trabalho mecânico (energia útil).
- Nível da Questão: Médio.
- A questão exige a compreensão de que “energia útil” em um motor a combustão é o trabalho mecânico (τ) realizado pelo gás para empurrar o pistão. Em um diagrama P-V, o trabalho é a área sob a curva. O candidato precisa identificar a etapa onde o gás se expande (aumenta o volume), realizando trabalho positivo sobre o sistema.
- Gabarito: C
- A alternativa está correta. A “energia útil” de um motor é o trabalho mecânico que ele realiza. No Ciclo de Otto, a energia térmica é liberada na combustão (Etapa III), aumentando drasticamente a pressão do gás. É na Etapa IV (Expansão adiabática) que essa alta pressão empurra o pistão, fazendo o gás se expandir e realizar um grande trabalho positivo (a área W no gráfico), convertendo a energia térmica do gás aquecido em movimento.
PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
Decodificação do Objetivo: Em bom português, a missão é: “Um motor de carro funciona em etapas. Primeiro ele comprime o combustível, depois explode, depois a explosão empurra o pistão, etc. Em qual dessas etapas a energia da explosão (térmica) é transformada em movimento (energia útil)?”
Simplificação Radical (A Analogia Central): Pense em um canhão.
- Você coloca a pólvora e a bala (Etapa I: Admissão).
- Você soca tudo lá dentro, comprimindo (Etapa II: Compressão).
- Você acende o pavio e a pólvora explode, liberando uma quantidade imensa de calor e gases em alta pressão (Etapa III: Combustão).
- Essa explosão empurra a bala para fora do cano com grande velocidade (Etapa IV: Expansão).
- A fumaça e o calor que sobram saem do cano (Etapas V e VI: Exaustão).
A “energia útil” do canhão é o movimento da bala. Em que etapa a energia da explosão virou movimento? Na Etapa 4, a Expansão. O motor do carro é um conjunto de pequenos canhões disparando em sequência.
Plano de Ataque (O Roteiro da Investigação):
- Definir “Energia Útil”: O que significa “energia útil” no contexto de um motor?
- Mapear o Ciclo: Vamos analisar cada etapa do ciclo para ver o que acontece com a energia em cada uma.
- Localizar a Transformação: Vamos identificar o momento exato em que o calor vira trabalho.
- Realizar a Autópsia: Vamos analisar cada alternativa para encontrar a etapa correta.
PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Para este caso, a melhor ferramenta é uma Análise Funcional do Ciclo do Motor. Vamos ver o que cada etapa faz.
OS “QUATRO TEMPOS” DO MOTOR (SIMPLIFICADO)
| Etapa do Diagrama | Nome do Processo | Ação no Pistão/Gás | Transformação de Energia | É aqui que o calor vira movimento? |
| I (0→1) | Admissão | O pistão desce, “puxando” a mistura ar-combustível para dentro do cilindro. | – | NÃO |
| II (1→2) | Compressão | O pistão sobe, comprimindo a mistura. O motor gasta energia para fazer isso. Trabalho é realizado sobre o gás. | Energia mecânica → Energia interna do gás. | NÃO |
| III (2→3) | Combustão | A vela de ignição causa a explosão. A pressão e a temperatura sobem instantaneamente, a volume constante. | Energia química → Energia térmica. | NÃO (aqui o calor é criado) |
| IV (3→4) | Expansão (Potência) | A alta pressão da explosão empurra o pistão para baixo com força. O gás realiza trabalho sobre o pistão. | Energia térmica → Energia útil (mecânica). | SIM! |
| V (4→1) e VI (1→0) | Exaustão | O pistão sobe, expulsando os gases queimados. | Liberação de calor residual. | NÃO |
Conclusão Forense: A análise funcional do ciclo mostra que a única etapa em que a energia térmica do gás é convertida em energia mecânica útil (o movimento do pistão que vai girar as rodas) é a Etapa IV, a Expansão. A área sombreada “W” (de Work, trabalho) no diagrama representa exatamente essa energia útil gerada.
PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Nossa análise do ciclo já resolveu o caso. A sequência lógica é:
- Comprimir (gastar energia).
- Explodir (criar energia térmica).
- Expandir (converter a energia térmica em trabalho).
A pergunta é sobre a conversão, o passo 3. Essa é a etapa da “potência”, a única das quatro que de fato impulsiona o carro.
🚨 ARMADILHA CLÁSSICA! 🚨
CUIDADO! A armadilha mais sedutora é a alternativa (B), Etapa III. O candidato lê “Introdução de energia na forma de calor” e pensa que essa é a resposta. O erro é não perceber que a questão não pergunta onde a energia térmica é criada, mas sim onde ela é transformada em energia útil. A Etapa III é a “criação do calor”, mas é a Etapa IV que “usa” esse calor para produzir movimento.
A Bússola (O Perfil do Culpado):
- Síntese do raciocínio: A investigação mostra que a energia útil de um motor é o trabalho mecânico. No Ciclo de Otto, o trabalho é realizado na etapa de expansão do gás.
- Expectativa: A alternativa correta deve ser a que corresponde à expansão adiabática.
PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
Vamos agora interrogar cada um dos suspeitos.
- A) II.
- A “Narrativa do Erro”: O candidato pode se confundir com os processos.
- O “Diagnóstico do Erro”: Processo Invertido. A Etapa II (Compressão) é onde o motor gasta energia para comprimir o gás. O trabalho é negativo. A energia útil é gerada, não consumida.
- Conclusão: 🔴 Alternativa incorreta.
- B) III.
- A “Narrativa do Erro”: O candidato cai na “Armadilha Clássica”.
- O “Diagnóstico do Erro”: Confundir Geração com Transformação. A Etapa III é a geração de energia térmica, mas ainda não sua conversão em trabalho. No diagrama, essa etapa é uma linha vertical, o que significa que o volume não muda (ΔV=0), portanto, o trabalho (τ = PΔV) é zero.
- Conclusão: 🔴 Alternativa incorreta.
- C) IV.
- Análise de Correspondência: Esta alternativa é o retrato falado da nossa Bússola. A Etapa IV é a Expansão, onde o volume do gás aumenta (ΔV > 0), empurrando o pistão e realizando trabalho positivo. É aqui que o calor da combustão vira movimento.
- Conclusão: 🟢 Alternativa correta.
- D) V.
- A “Narrativa do Erro”: O candidato pode se confundir com a liberação de energia.
- O “Diagnóstico do Erro”: Energia Não Útil. A Etapa V é a liberação do calor residual para o sistema de arrefecimento. Essa energia é perdida, não transformada em trabalho útil. Assim como a Etapa III, ela ocorre a volume constante (linha vertical), então o trabalho é zero.
- Conclusão: 🔴 Alternativa incorreta.
- E) VI.
- A “Narrativa do Erro”: Uma escolha com pouca base.
- O “Diagnóstico do Erro”: Fuga ao Tema. A Etapa VI é a exaustão dos gases. Não há geração de energia útil aqui.
- Conclusão: 🔴 Alternativa incorreta.
PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
Frase de Fechamento: Confirmamos que a alternativa C é a correta. Este caso é uma aula sobre o coração da Revolução Industrial e do mundo moderno: a máquina térmica, um dispositivo engenhoso que transforma calor em movimento.
Resumo-flash (A Imagem Mental): O motor funciona em um ciclo de “aperta, explode, empurra, limpa”. A força vem do “empurra”.
Para ir Além (A Ponte para o Futuro): O mesmo princípio do Ciclo de Otto (Compressão → Ignição → Expansão → Exaustão) é análogo ao processo de inovação em muitos campos, especialmente no Desenvolvimento de Startups.
- Compressão: A equipe se reúne, comprime recursos e ideias em um espaço pequeno.
- Ignição: Ocorre o “insight”, a grande ideia, o momento “Eureka!” que libera uma imensa energia criativa.
- Expansão: A startup usa essa energia para crescer rapidamente, “empurrar” seu produto no mercado e realizar o “trabalho útil” de conquistar clientes.
- Exaustão: Após o ciclo de crescimento, a empresa se reorganiza, “expulsa” o que não funcionou e se prepara para um novo ciclo de inovação. A lógica de um motor a combustão e de um motor de inovação é surpreendentemente semelhante.
