Questão 66 do Enem 2013: transmissão por polias – resolução comentada (caderno azul)

A questão 66 do Enem 2013 (caderno azul, Dia 1) é de Ciências da Natureza (Física) e cobra a relação entre velocidades em polias acopladas. O gabarito é a alternativa A. Abaixo você confere o enunciado, a resolução passo a passo e por que cada alternativa errada engana tantos candidatos.

Enunciado da questão 66 do Enem 2013

Para serrar ossos e carnes congeladas, um açougueiro utiliza uma serra de fita que possui três polias e um motor. O equipamento pode ser montado de duas formas diferentes, P e Q. Por questão de segurança, é necessário que a serra possua menor velocidade linear.

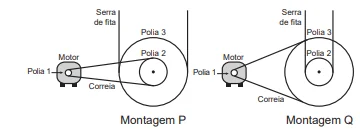

Figura do enunciado da questão 66 do Enem 2013

Por qual montagem o açougueiro deve optar e qual a justificativa desta opção?

A) Q, pois as polias 1 e 3 giram com velocidades lineares iguais em pontos periféricos e a que tiver maior raio terá menor frequência.

B) Q, pois as polias 1 e 3 giram com frequências iguais e a que tiver maior raio terá menor velocidade linear em um ponto periférico.

C) P, pois as polias 2 e 3 giram com frequências diferentes e a que tiver maior raio terá menor velocidade linear em um ponto periférico.

D) P, pois as polias 1 e 2 giram com diferentes velocidades lineares em pontos periféricos e a que tiver menor raio terá maior frequência.

E) Q, pois as polias 2 e 3 giram com diferentes velocidades lineares em pontos periféricos e a que tiver maior raio terá menor frequência.

Resolução comentada da questão 66

Matérias necessárias para resolver a questão

Física (Cinemática Rotacional, Relação entre velocidade linear e angular, Polias e correias)

Tema e objetivo geral

Transmissão de movimento por polias (Física Mecânica — Cinemática Rotacional)

Nível da questão

Médio, pois exige interpretação conceitual de um sistema com polias e a comparação entre dois tipos de montagem (envolvendo velocidade angular, linear e tipos de transmissão)

Gabarito da questão 66: alternativa A

A) Q, pois as polias 1 e 3 giram com velocidades lineares iguais em pontos periféricos e a que tiver maior raio terá menor frequência.

Conheça o Enem Wiki da Plataforma Assaad

Passo 1: análise do comando e definição do objetivo

  • Comando Essencial

“Por qual montagem o açougueiro deve optar e qual a justificativa desta opção?”

  • O que está sendo pedido?

Descobrir qual montagem faz com que a serra de fita (polia 3) gire com menor velocidade linear e entender a justificativa física por trás disso.

  • Objetivo Cristalino

Identificar, entre as montagens P e Q, qual transmite menor velocidade linear à polia da serra (polia 3) — considerando os efeitos da transmissão por correia e por eixo.

  • Dica Geral

A velocidade linear na borda de uma polia depende da sua velocidade angular e do seu raio:
    v = ω·R
Na transmissão por correia, as polias têm mesma velocidade linear, mas frequências diferentes.

  • Armadilha Comum

“Se duas polias estão conectadas por uma correia, elas giram com a mesma frequência?”
Não! Elas giram com velocidades lineares iguais, mas frequências diferentes, inversamente proporcionais aos seus raios.

  • Pergunta de Atenção

Você já se perguntou por que algumas polias são maiores que outras em máquinas? Isso afeta quanto elas giram por segundo e, portanto, a segurança e o controle do equipamento.

Passo 2: explicação de conceitos necessários

1. Velocidade Linear e Angular em Polias:

  • A velocidade linear (v) é o quão rápido um ponto na borda da polia se desloca.
  • A velocidade angular (ω) é o quão rápido a polia gira em rad/s.
  • A relação entre elas é dada por:

v = ω·R
(v = velocidade linear, ω = velocidade angular, R = raio da polia)

2. Transmissão por Correia:

  • Quando duas polias estão ligadas por uma correia, os pontos de contato periféricos giram com mesma velocidade linear (v).
  • Como a equação v = ω·R deve ser mantida, a frequência angular (ω) será inversamente proporcional ao raio.
    ⇒ ω₁·R₁ = ω₂·R₂

Passo 3: transmissão por eixo

  • Se duas polias estão no mesmo eixo, elas giram com a mesma velocidade angular (ω).
  • Como v = ω·R, então nesse caso, a velocidade linear na borda de cada polia será proporcional ao raio.

Passo 4: implicações para a questão

  • Polia 3 é a serra → queremos que sua velocidade linear seja menor (por segurança).
  • Precisamos ver qual montagem leva a menor v₃.

Passo 3: Tradução e Interpretação de Texto

  • Montagem p:
    • Polia 1 (motor) → Polia 2 → por correia
    • Polia 2 → Polia 3 → por eixo

  • Implicações:
    • Polias 1 e 2 têm mesma velocidade linear.
    • Como estão ligadas por correia, polia 2 terá frequência angular menor se for maior.
    • Polias 2 e 3 estão no mesmo eixo, então têm mesma frequência angular, e polia 3 (serra) terá v₃ = ω·R₃

  • Montagem q:
    • Polia 1 → Polia 2 → por eixo
    • Polia 2 → Polia 3 → por correia

  • Implicações:
    • Polias 1 e 2 têm mesma frequência angular.
    • Polias 2 e 3 têm mesma velocidade linear, pois estão ligadas por correia.
    • Como v = ω·R, uma polia maior gira mais devagar.

Passo 4: Desenvolvimento do raciocínio

  • Fórmulas:
    • v = ω·R
    • Transmissão por correia:
      v₁ = v₂ ⇒ ω₁·R₁ = ω₂·R₂

  • Comparação final:

  • Em p:
    • Polia 3 e 2 no mesmo eixo ⇒ mesmo ω
    • Logo, v₃ = ω₂·R₃

  • Em q:
    • Polia 3 conectada à 2 por correia ⇒ mesma v
    • Logo, v₃ = v₂ = constante

⇒ A polia 3 terá menor v se tiver maior raio, pois ω = v/R

Passo 5: análise das alternativas

  • A) Q, pois as polias 1 e 3 giram com velocidades lineares iguais em pontos periféricos e a que tiver maior raio terá menor frequência. ✅ Correta. Polias ligadas por correia → mesma velocidade linear → maior raio implica menor frequência (ω). É o que acontece em Q.

  • B) Q, pois as polias 1 e 3 giram com frequências iguais… ❌ Errado. Polias ligadas por correia têm mesma velocidade linear, não mesma frequência.

  • C) P, pois as polias 2 e 3 giram com frequências diferentes… ❌ Errado. Polias no mesmo eixo têm mesma frequência.

  • D) P, pois as polias 1 e 2 giram com diferentes velocidades lineares… ❌ Verdade, mas não responde ao que foi pedido — queremos menor velocidade linear da serra, e isso ocorre em Q, não em P.

  • E) Q, pois as polias 2 e 3 giram com diferentes velocidades lineares… ❌ Errado. Polias ligadas por correia têm mesma velocidade linear.

Passo 6: conclusão e justificativa final

A montagem Q é mais segura porque transmite menor velocidade linear à serra, já que a polia 3 (serra) está ligada à polia 2 por correia, o que força a igualdade de velocidade linear, resultando em menor ω para polia 3.
Portanto, a alternativa correta é:

✅ Alternativa A
