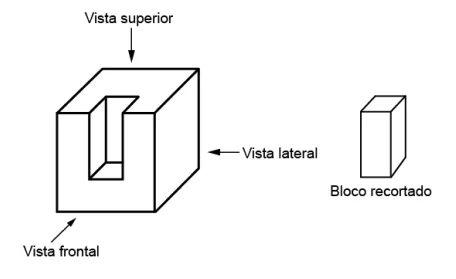

No projeto de uma nova máquina, um engenheiro encomendou a um torneiro mecânico a fabricação de uma peça, obtida a partir do recorte em um cubo, como ilustrado na figura. Para isso, o torneiro forneceu, juntamente com o desenho tridimensional da peça, suas vistas frontal, lateral e superior, a partir das posições indicadas na figura. Para facilitar o trabalho do torneiro, as arestas dos cortes que ficam ocultos nas três vistas devem ser representadas por segmentos tracejados, quando for o caso.
As vistas frontal, lateral e superior que melhor representam o desenho entregue ao torneiro são
Matérias Necessárias para a Solução da Questão
- Desenho Técnico
- Vistas Ortográficas (ou Projeções Ortogonais)
- Raciocínio Espacial
Tema/Objetivo Geral: Interpretação de um objeto tridimensional em suas representações bidimensionais (vistas frontal, lateral e superior), com a correta aplicação da convenção para linhas ocultas.
Nível da Questão
Médio – A questão é de nível médio, pois não basta apenas identificar as formas visíveis. É crucial aplicar corretamente a regra das arestas ocultas (linhas tracejadas) na vista lateral, o que exige uma boa capacidade de visualização espacial para entender o que está “dentro” do bloco, mas não é visível de fora.
Gabarito
Alternativa E). Este conjunto de vistas representa perfeitamente o objeto: a vista frontal mostra o corte em “U”, a vista superior mostra o contorno do corte, e a vista lateral usa linhas tracejadas para indicar corretamente o formato do corte que está oculto.
🔎 Passo 1: Análise do Comando e Definição do Objetivo
1.1 Transcrição Essencial
“As vistas frontal, lateral e superior que melhor representam o desenho entregue ao torneiro são”
1.2 O que está sendo pedido?
A questão pede para a gente escolher o conjunto de três desenhos que corresponde exatamente às visões de frente, de lado e de cima do objeto 3D.
1.3 Objetivo Cristalino
Nossa meta é analisar o objeto tridimensional a partir de cada uma das três perspectivas indicadas, prestando atenção especial às linhas que estariam escondidas, para então encontrar a alternativa que combina as três vistas corretas.
1.4 Pergunta de Atenção
Você lembrou que na vista lateral o corte fica “invisível”, mas ele não desaparece? É para isso que servem as linhas tracejadas!
📚 Passo 2: Explicação de Conceitos e Conteúdos Necessários
2.1 Definições e Fórmulas
- Vistas Ortográficas: São desenhos 2D que representam um objeto 3D de diferentes pontos de vista, como se você estivesse olhando para ele perfeitamente de frente, de cima ou de lado.
- Vista Frontal: O que você vê quando olha o objeto de frente.
- Vista Superior: O que você vê quando olha o objeto de cima para baixo.
- Vista Lateral: O que você vê quando olha o objeto pelo lado (neste caso, o lado direito).
- Arestas Visíveis e Ocultas:
- Arestas Visíveis: São as “quinas” e contornos que você consegue ver diretamente. São representadas por linhas contínuas e cheias.
- Arestas Ocultas: São as “quinas” que existem, mas estão escondidas atrás de outras partes do objeto. São representadas por linhas tracejadas (—-).
- Exemplo do cotidiano: Imagine uma caixa de sapatos fechada com um sapato dentro. Olhando a caixa de lado, a linha do contorno da caixa é contínua. As linhas do contorno do sapato, que está escondido, seriam tracejadas.
📝 Passo 3: Tradução e Interpretação do Problema
3.1 Contextualização Simplificada
Pense que você é uma câmera e precisa tirar três fotos específicas da peça: uma exatamente de frente, uma exatamente de cima e uma exatamente do lado direito. A regra é que, se alguma parte importante da peça estiver escondida atrás de outra, você precisa usar um “raio-x” para desenhar o contorno dela com uma linha pontilhada. Nossa tarefa é escolher o álbum que tem as três fotos corretas.
3.2 Estratégia Geral
Nosso plano de ataque será analisar cada vista individualmente e usar um processo de eliminação:
- Determinar como deve ser a Vista Frontal e eliminar as alternativas que a mostram errada.
- Determinar como deve ser a Vista Superior e eliminar mais alternativas.
- Determinar como deve ser a Vista Lateral, prestando muita atenção nas linhas ocultas. A alternativa que sobrar será a correta.
🧮 Passo 4: Desenvolvimento do Raciocínio e Cálculos
4.1 Passo a Passo Detalhado
- Análise da Vista Frontal:

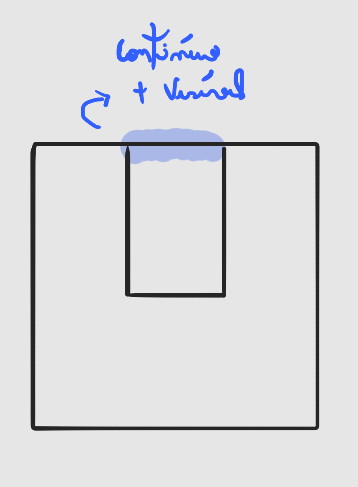

- Olhando de frente, vemos o contorno externo do bloco e o grande corte em formato de “U” no meio. Todas as linhas que formam esse “U” são perfeitamente visíveis. A base do corte é uma linha horizontal sólida, pois o corte não atravessa a peça inteira.
- Conclusão: A vista frontal deve ser um “U” dentro de um retângulo. Isso elimina as alternativas A e D, que mostram um corte que atravessa a peça toda (formando um “H”).
- Análise da Vista Superior:

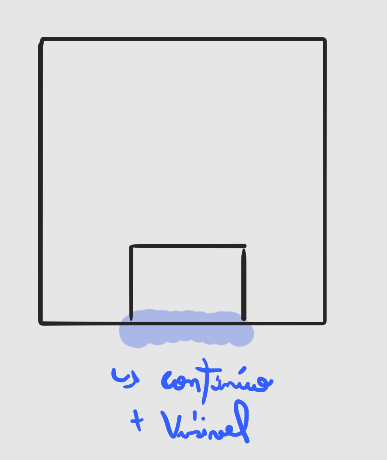

- Olhando de cima, vemos o contorno quadrado do bloco. Vemos também o contorno do corte em “U”, pois suas bordas estão no topo da peça. Todas essas linhas são visíveis.
- Conclusão: A vista superior deve ser um quadrado com um retângulo “mordido” na parte da frente. As alternativas restantes (B, C, E) parecem ter essa vista correta, então precisamos de mais detalhes.
- Análise da Vista Lateral (a mais importante!):
- Olhando do lado direito, a primeira coisa que vemos é a face retangular externa da peça. Esta é uma linha contínua.

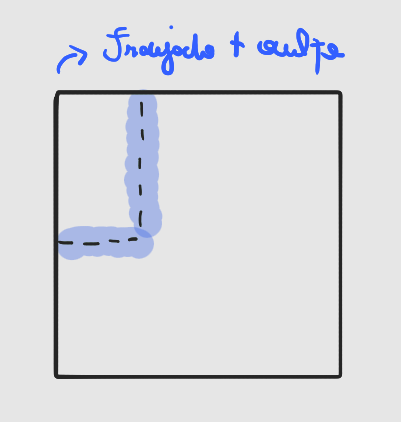

- O corte em “U”, no entanto, está oculto dessa perspectiva. Não podemos vê-lo diretamente. Portanto, suas arestas devem ser representadas por linhas tracejadas.
- Quais são essas arestas ocultas? São as duas linhas verticais que formam as “pernas” do U e a linha horizontal que forma a base do U. Juntas, elas formam um “U” tracejado dentro do retângulo.
- Conclusão: A vista lateral deve ser um retângulo com um “U” tracejado dentro. A alternativa C não mostra nenhuma linha tracejada, então está errada. As alternativas B e E mostram linhas tracejadas. No entanto, a vista superior da alternativa B está incorreta (mostra um “degrau” que não existe).
4.2 Verificação Intermediária
Combinando as análises, a vista frontal é um “U”, a superior é um quadrado com um “U” recortado, e a lateral é um retângulo com um “U” tracejado.
4.3 Possível armadilha
A principal armadilha é esquecer das linhas tracejadas na vista lateral, o que levaria ao erro de escolher a alternativa C. Outro erro seria desenhar apenas as linhas verticais tracejadas, esquecendo a linha horizontal que representa o fundo do corte.
4.4 Fechamento e expectativa
Procuramos a alternativa que combine perfeitamente as três vistas que deduzimos. A alternativa E parece ser a única que acerta todas elas.
✅ Passo 5: Análise das Alternativas

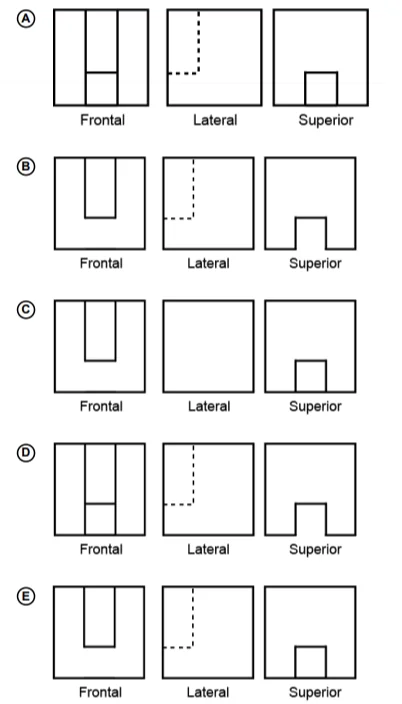

5.1 Listagem das Alternativas
- (🔴) A: Vista Frontal incorreta (corte atravessa a peça).
- (🔴) B: Vista Frontal correta, mas Vista Superior incorreta (mostra um degrau, não um corte) e Vista Lateral também incorreta.
- (🔴) C: Vista Lateral incorreta (faltam as linhas tracejadas para o corte oculto).
- (🔴) D: Vista Frontal incorreta (igual à A).
- (🟢) E: Vista Frontal correta (U visível). Vista Lateral correta (retângulo externo com o U interno e oculto mostrado com linhas tracejadas). Vista Superior correta (quadrado com o corte em U visível). Todas as vistas estão perfeitas.
🏆 Passo 6: Conclusão e Justificativa Final
6.1 Resumo do Raciocínio
A solução foi encontrada analisando-se cada uma das três vistas ortográficas de forma sistemática. A vista frontal revelou o corte em “U”. A vista superior confirmou o formato do corte. A vista lateral exigiu a aplicação da regra das arestas ocultas, representando o corte interno com linhas tracejadas, o que foi o fator decisivo para eliminar as alternativas incorretas.
6.2 Gabarito Reafirmado
A alternativa correta é a E).
6.3 Resumo Final para Revisão 🔍
Em vistas ortográficas, sempre se pergunte: “O que eu consigo ver diretamente?” (linha contínua) e “O que existe, mas está escondido atrás de algo?” (linha tracejada).
