Um técnico em refrigeração precisa revisar todos os pontos de saída de ar de um escritório com várias salas.

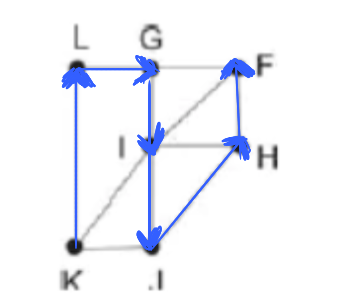

Na imagem apresentada, cada ponto indicado por uma letra é a saída do ar, e os segmentos são as tubulações.
Iniciando a revisão pelo ponto K e terminando em F, sem passar mais de uma vez por cada ponto, o caminho será passando pelos pontos
A) K, I e F.
B) K, J, I, G, L e F.
C) K, L, G, I, J, H e F.
D) K, J, H, I, G, L e F.
E) K, L, G, I, H, J e F.
Matérias Necessárias para a Solução da Questão
- Lógica Espacial e Visualização
- Teoria dos Grafos (Conceito de Caminho Hamiltoniano)
- Interpretação de Texto
Tema/Objetivo Geral: Identificação de um caminho válido em uma estrutura tridimensional (grafo), dadas as restrições de início, fim e visita única a cada ponto.
Nível da Questão: Fácil.
- Justificativa: A questão é considerada fácil pois não exige nenhum cálculo, apenas a verificação visual das sequências propostas nas alternativas. O método de resolução é a eliminação, testando cada caminho um por um e verificando se ele segue as regras, o que é um procedimento direto e intuitivo.
Gabarito: C) K, L, G, I, J, H e F.
- Esta alternativa está correta, pois é a única sequência que começa em K, termina em F, passa por todos os outros pontos exatamente uma vez e segue apenas as conexões (tubulações) permitidas pela figura.
🔎 Passo 1: Análise do Comando e Definição do Objetivo
1.1 Transcrição Essencial
“Iniciando a revisão pelo ponto K e terminando em F, sem passar mais de uma vez por cada ponto, o caminho será passando pelos pontos”
1.2 O que está sendo pedido?
A questão nos pede para encontrar a única sequência de pontos, dentre as alternativas, que representa um trajeto válido na estrutura de tubulações, obedecendo a três regras fundamentais:
- Começar no ponto K.
- Terminar no ponto F.
- Passar por todos os outros pontos (L, G, I, J, H) exatamente uma vez.
1.3 Objetivo Cristalino
Nosso objetivo é testar cada uma das alternativas, “caminhando” pela figura com o dedo e verificando se o trajeto proposto é possível. Se um passo no caminho for impossível, a alternativa inteira está errada.
1.4 Pergunta de Atenção
Você percebeu que não é qualquer ponto que se conecta com outro? Só podemos nos mover ao longo das linhas retas que representam as tubulações. Não podemos “pular” na diagonal de K para G, por exemplo.
📚 Passo 2: Explicação de Conceitos e Conteúdos Necessários
2.1 Definições e Fórmulas / explicação de termos
O conceito matemático por trás deste problema é o de Caminho Hamiltoniano em Teoria dos Grafos.
- Grafo: É uma estrutura matemática usada para representar relações entre objetos. Os pontos (L, G, F, etc.) são chamados de vértices, e as linhas (tubulações) que os conectam são chamadas de arestas. A figura é um grafo em forma de prisma.
- Caminho Hamiltoniano:
- O que é: É um caminho em um grafo que visita cada vértice (ponto) exatamente uma vez.
- Explicação Simples: É como o jogo de “ligue os pontos” sem tirar o lápis do papel e sem passar duas vezes pelo mesmo ponto.
- Nosso Problema: A questão nos pede para encontrar um Caminho Hamiltoniano específico que tem um ponto de partida obrigatório (K) e um ponto de chegada obrigatório (F).
📝 Passo 3: Tradução e Interpretação do Problema
3.1 Contextualização Simplificada
Vamos traduzir: um técnico está andando por um labirinto de tubulações que tem a forma de uma caixa. Ele precisa começar na sala K, visitar todas as outras salas (L, G, I, J, H) sem repetir nenhuma e terminar sua inspeção na sala F. As alternativas são como “mapas” que ele pode seguir. Precisamos descobrir qual dos mapas é o único que funciona.
3.2 Estratégia Geral
A estratégia mais segura e direta é a verificação e eliminação.
- Pegar a primeira alternativa.
- Seguir o caminho proposto na figura, ponto por ponto.
- Verificar se cada movimento (de uma letra para a outra) é permitido, ou seja, se existe uma tubulação direta entre os dois pontos.
- Se encontrarmos um movimento impossível, riscamos a alternativa e passamos para a próxima.
- Repetir o processo até encontrar o caminho que funciona do início ao fim.
🧮 Passo 4: Desenvolvimento do Raciocínio e Cálculos
4.1 Passo a Passo Detalhado
Vamos testar cada alternativa.
- A) K, I e F.
- De K para I: OK, existe uma tubulação.
- De I para F: IMPOSSÍVEL. Não há uma tubulação direta. Além disso, este caminho não passa por todos os pontos. 🔴 Eliminada.
- B) K, J, I, G, L e F.
- De K para J: OK.
- De J para I: OK.
- De I para G: OK.
- De G para L: OK.
- De L para F: IMPOSSÍVEL. Não há tubulação direta. 🔴 Eliminada.
- C) K, L, G, I, J, H e F.
- De K para L: OK.
- De L para G: OK.
- De G para I: OK.
- De I para J: OK.
- De J para H: OK.
- De H para F: OK.
- Este caminho começa em K, termina em F, passa por todos os outros pontos e todas as conexões são válidas. ✅ Este parece ser o caminho correto.
- D) K, J, H, I, G, L e F.
- De K para J: OK.
- De J para H: OK.
- De H para I: IMPOSSÍVEL. Não há tubulação direta. 🔴 Eliminada.
- E) K, L, G, I, H, J e F.
- De K para L: OK.
- De L para G: OK.
- De G para I: OK.
- De I para H: IMPOSSÍVEL. Não há tubulação direta. 🔴 Eliminada.
4.2 Verificação Intermediária
Nossa análise por eliminação mostrou que apenas o caminho da alternativa C é totalmente viável.
4.3 Possível armadilha
A principal armadilha é a visualização espacial. A figura é uma representação 2D de um objeto 3D, o que pode confundir. É fácil achar que existe uma conexão onde não há (como entre I e H), por causa da perspectiva do desenho. É preciso focar apenas nas linhas contínuas que representam as arestas do prisma.
4.4 Fechamento e expectativa
A verificação sistemática de cada alternativa nos levou a uma única rota possível. Esperamos que a nossa conclusão corresponda ao gabarito.
🏆 Passo 5: Conclusão e Justificativa Final
5.1 Resumo do Raciocínio
A solução foi encontrada através de um processo de verificação sequencial. Testamos cada caminho proposto nas alternativas, analisando se cada movimento entre dois pontos consecutivos era permitido pelas tubulações mostradas na figura. Apenas um dos caminhos se mostrou válido do início ao fim.
5.2 Gabarito Reafirmado
A alternativa correta é a C) K, L, G, I, J, H e F.
5.3 Resumo Final para Revisão 🔍
Em problemas de “encontrar o caminho”, a melhor tática é testar as opções uma a uma. Use o dedo ou um lápis para seguir a rota na imagem, garantindo que você só se mova por onde é permitido.
