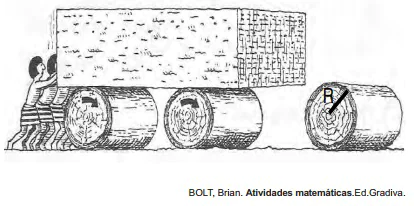

A ideia de usar rolos circulares para deslocar objetos pesados provavelmente surgiu com os antigos egípcios ao construírem as pirâmides.
Representando por R o raio da base dos rolos cilíndricos, em metros, a expressão do deslocamento horizontal y do bloco de pedra em função de R, após o rolo ter dado uma volta completa sem deslizar, é
A) y = R.
B) y = 2R.
C) y = πR.
D) y = 2πR.
E) y = 4πR.
Matérias Necessárias para a Solução da Questão
- Geometria Plana (Comprimento da Circunferência)
- Cinemática (Movimento de Rotação e Translação)
- Raciocínio Lógico-Espacial
Tema/Objetivo Geral:
Compreensão do deslocamento total em um sistema com rolamento, que envolve um movimento composto.
Nível da Questão
Médio – A questão é de nível médio porque, embora o cálculo seja simples, a interpretação física do movimento é contra-intuitiva. É preciso compreender que o deslocamento do bloco é a soma de dois movimentos distintos (o do centro do rolo e o do topo do rolo em relação ao centro), o que é um ponto clássico de erro em problemas de rolamento.
Gabarito
E) y = 4πR. – A resposta correta é a soma do deslocamento do centro do rolo (2πR) com o deslocamento do ponto superior do rolo em relação ao seu centro (outros 2πR), resultando em um deslocamento total do bloco de 4πR.
🔎 Passo 1: Análise do Comando e Definição do Objetivo
1.1 Transcrição Essencial
“…a expressão do deslocamento horizontal y do bloco de pedra em função de R, após o rolo ter dado uma volta completa sem deslizar, é”
1.2 O que está sendo pedido?
O exercício pede para encontrarmos a fórmula que descreve a distância total que o bloco de pedra se move para a frente quando um dos rolos sob ele completa exatamente uma volta.
1.3 Objetivo Cristalino
Nosso objetivo é derivar a fórmula matemática que descreve o deslocamento total do bloco (y) em termos do raio do rolo (R), analisando todos os movimentos envolvidos.
1.4 Pergunta de Atenção
Você já parou para pensar que o bloco se move por duas razões ao mesmo tempo, e não apenas uma? O rolo avança no chão E o bloco avança sobre o rolo. Vamos desvendar isso!
📚 Passo 2: Explicação de Conceitos e Conteúdos Necessários
2.1 Definições e Fórmulas
- Comprimento da Circunferência (Perímetro):
É a distância total ao redor de um círculo. Se você “abrisse” um círculo e o esticasse em uma linha reta, essa linha teria o comprimento da circunferência.
Fórmula: C = 2 * π * R- C: Comprimento da circunferência.
- π (pi): Uma constante matemática (aprox. 3,14).
- R: O raio do círculo.
- Movimento Composto de Rolamento (sem deslizar):
Este é o conceito chave! Quando um cilindro rola no chão, o movimento do bloco que está em cima dele é a soma de dois movimentos:Movimento de Translação do Centro do Rolo: Conforme o rolo gira no chão, seu centro se move para a frente. Em uma volta completa, o centro do rolo se desloca uma distância exatamente igual ao comprimento de sua circunferência.
Movimento de Rotação da Superfície Superior: Ao mesmo tempo, o ponto superior do rolo (onde o bloco está apoiado) está girando para a frente em relação ao centro do rolo. Em uma volta completa, esse ponto também se move uma distância igual ao comprimento da circunferência em relação ao centro.
O deslocamento total do bloco é a soma desses dois movimentos.
📝 Passo 3: Tradução e Interpretação do Problema
3.1 Contextualização Simplificada
Vamos usar uma analogia: imagine a roda de um tanque de guerra e a esteira (lagarta) que passa por cima dela.
- Quando a roda dá uma volta completa no chão, o tanque inteiro (incluindo o centro da roda) anda para a frente. Essa distância é o perímetro da roda.
- Ao mesmo tempo, a parte de cima da esteira, que está em contato com a roda, também está se movendo para a frente em relação ao tanque.
O deslocamento total de um ponto na parte de cima da esteira é a soma do avanço do tanque com o avanço da esteira sobre a roda. É exatamente isso que acontece com o bloco e o rolo.
3.2 Estratégia Geral
Nosso plano de ataque é:
- Calcular o deslocamento do centro do rolo quando ele dá uma volta completa no chão.
- Calcular o deslocamento do bloco sobre o rolo devido à rotação.
- Somar os dois deslocamentos para encontrar o deslocamento total y.
🧮 Passo 4: Desenvolvimento do Raciocínio e Cálculos
4.1 Passo a Passo Detalhado
Vamos aplicar nossa estratégia.

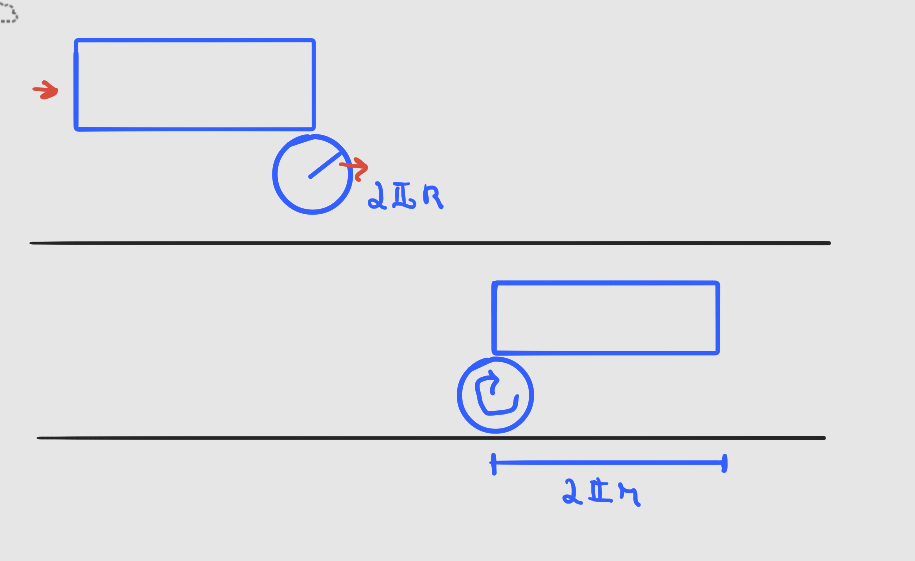

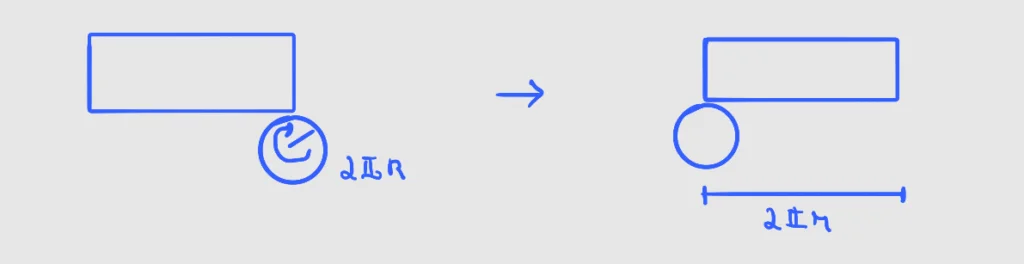

1. Deslocamento do Rolo no Chão (Movimento 1):
Quando o rolo cilíndrico de raio R dá uma volta completa no chão sem deslizar, o seu centro avança uma distância igual ao comprimento da sua circunferência.
Deslocamento_centro = 2 * π * R
2. Deslocamento do Bloco sobre o Rolo (Movimento 2):
Enquanto o rolo gira, o bloco, que está em contato com a superfície superior do rolo, é “empurrado” para a frente por essa superfície. A distância que o bloco desliza sobre o rolo em uma volta completa também é igual ao comprimento da circunferência do rolo.
Deslocamento_sobre_o_rolo = 2 * π * R

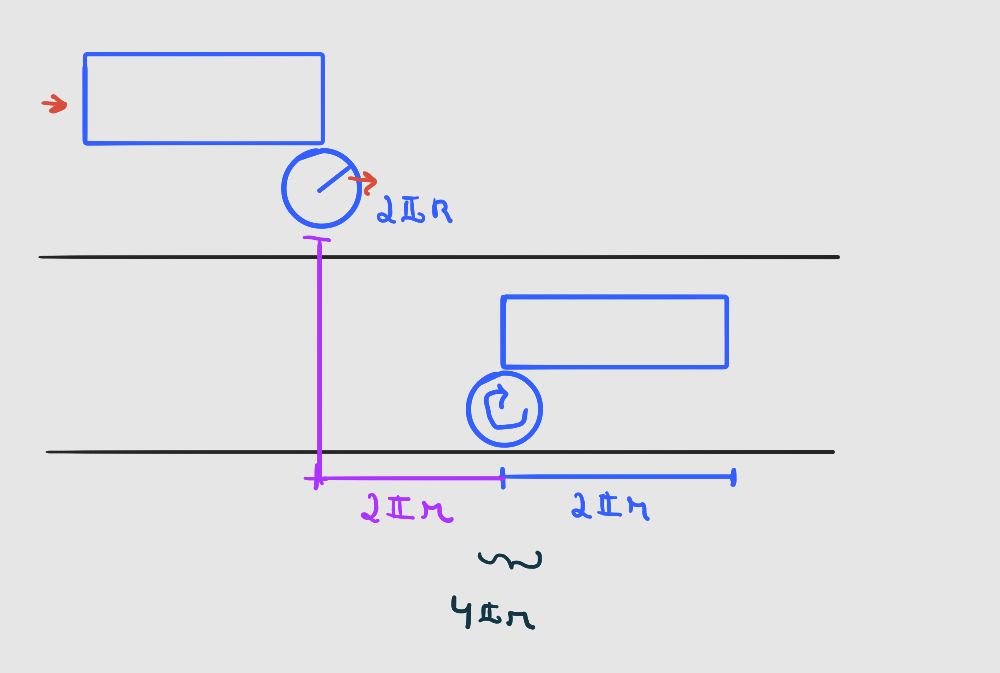

3. Deslocamento Total do Bloco (y):
O deslocamento total do bloco (y) é a soma desses dois movimentos que ocorrem simultaneamente.
y = (Deslocamento do centro do rolo) + (Deslocamento do bloco sobre o rolo)
y = (2 * π * R) + (2 * π * R)
y = 4 * π * R
4.2 Verificação Intermediária
O resultado y = 4πR mostra que o bloco se desloca o dobro da distância que o centro do rolo se move. Isso é um resultado clássico da física: a velocidade (e, consequentemente, o deslocamento) do ponto superior de uma roda que rola sem deslizar é o dobro da velocidade do seu centro.
4.3 Possível armadilha
A armadilha clássica é pensar apenas no movimento do rolo sobre o chão. Muitas pessoas concluem que o bloco se desloca a mesma distância que o rolo, que é 2πR. Elas esquecem de somar o movimento “extra” que o bloco ganha por estar na parte de cima do rolo. É um erro de percepção muito comum!
4.4 Fechamento e expectativa
Nosso raciocínio nos levou à expressão y = 4πR. Agora, vamos verificar se essa resposta corresponde a uma das alternativas.
✅ Passo 5: Análise das Alternativas
5.1 Listagem das Alternativas
A) y = R.
B) y = 2R.
C) y = πR.
D) y = 2πR.
E) y = 4πR.
5.2 Justificativa Individual
- A) y = R (🔴): Incorreto. O raio não representa o deslocamento linear após uma volta.
- B) y = 2R (🔴): Incorreto. Esta é a medida do diâmetro, não tem relação com o deslocamento de rolamento.
- C) y = πR (🔴): Incorreto. Esta expressão corresponderia ao deslocamento de apenas meia volta do rolo no chão.
- D) y = 2πR (🔴): Incorreto. Esta é a armadilha! Representa apenas o deslocamento do centro do rolo, ignorando o movimento do bloco sobre o rolo.
- E) y = 4πR (🟢): Correto. Confere perfeitamente com nosso cálculo, que soma os dois deslocamentos (2πR do rolo no chão + 2πR do bloco no rolo).
🏆 Passo 6: Conclusão e Justificativa Final
6.1 Resumo do Raciocínio
A solução foi obtida ao decompor o movimento do bloco em duas partes: a translação do centro do rolo e a rotação que “carrega” o bloco para frente em relação ao rolo. A soma desses dois movimentos, cada um valendo 2πR, resultou no deslocamento total.
6.2 Gabarito Reafirmado
A alternativa correta é a E), pois a expressão para o deslocamento do bloco é y = 4πR.
6.3 Resumo Final para Revisão 🔍
A dica de ouro: em problemas de rolamento, o ponto superior de um cilindro se move com o dobro da velocidade (e, para o mesmo tempo, o dobro do deslocamento) de seu centro. Lembre-se sempre de somar os dois efeitos
