Um brinquedo muito comum em parques de diversões é o balanço. O assento de um balanço fica a uma altura de meio metro do chão, quando não está em uso. Cada uma das correntes que o sustenta tem medida do comprimento, em metro, indicada por x.

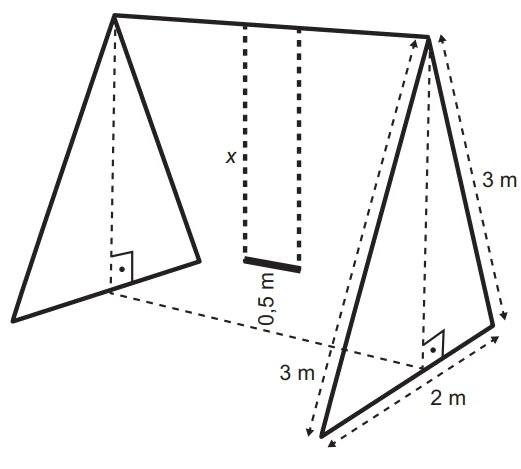

A estrutura do balanço é feita com barras de ferro, nas dimensões, em metro, conforme a figura.
Nessas condições, o valor, em metro, de x é igual a
✍ Resolução Em Texto
Matérias Necessárias para a Solução da Questão
- Geometria Plana: Teorema de Pitágoras e Propriedades do Triângulo Isósceles.
- Geometria Espacial: Interpretação de projeções verticais em estruturas.
- Aritmética: Operações com radicais e números decimais.
Tema/Objetivo Geral:
Calcular uma medida linear (comprimento da corrente) a partir da determinação da altura total de uma estrutura triangular, utilizando relações métricas no triângulo retângulo.
Nível da Questão
Médio. O nível justifica-se pela necessidade de visão espacial: o aluno deve perceber que a barra de 3 m não é a altura, mas a hipotenusa de um triângulo imaginário, e que a medida “x” é apenas um pedaço dessa altura total.
Gabarito
Alternativa C (sqrt(8) – 0,5). A altura total da estrutura é sqrt(8), obtida por Pitágoras. Como o assento está a 0,5 m do chão, a corrente x ocupa o restante do espaço vertical.
1️⃣ PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
Decodificação do Objetivo: A missão é descobrir o valor da medida “x” (o comprimento da corrente). Para isso, precisamos entender que a corrente está “pendurada” no topo da estrutura e termina exatamente 0,5 metros antes de encostar no chão.
Simplificação Radical: Imagine que você tem uma escada em formato de “A”. A altura total desse “A” é o limite máximo. A corrente x começa lá no topo e desce quase até o chão, sobrando um espacinho de meio metro. O desafio é: 1. Descobrir a altura total do “A”; 2. Tirar esse meio metro de folga para sobrar apenas o tamanho da corrente.
Nosso Plano de Ataque será o seguinte:
- Isolar o triângulo lateral: Focar na face lateral da estrutura (barras de ferro).
- Calcular a Altura Total (H): Usar o Teorema de Pitágoras para achar a distância vertical do topo ao chão.
- Subtrair a folga do assento: Retirar os 0,5 m da altura total para isolar o valor de x.
2️⃣ PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Para esta investigação geométrica, utilizaremos o Dossiê da Estrutura Triangular:
- O Triângulo Isósceles: A lateral do balanço é um triângulo com dois lados de 3 m e base de 2 m.
- A Altura (H): Em um triângulo isósceles, a altura cai exatamente no meio da base, formando dois triângulos retângulos perfeitos.
- Teorema de Pitágoras: Em um triângulo retângulo, o quadrado da hipotenusa é igual à soma dos quadrados dos catetos.
- Fórmula: (Lado Inclinado)^2 = (Altura)^2 + (Metade da Base)^2.
- Relação Final: Altura Total = Corrente (x) + Distância do Chão (0,5).
3️⃣ PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Vamos executar nosso plano, usando sua ilustração como nosso guia principal.
Etapa 1 e 2: Encontrando a altura da estrutura (Y).
A sua imagem destaca o ponto crucial: a estrutura lateral do balanço é um triângulo isósceles (dois lados iguais de 3 m). A altura desse triângulo (que você chamou de Y na sua imagem) o divide em dois triângulos retângulos idênticos.
Uma imagem poderosa pode transformar um conceito abstrato em uma memória inesquecível. A ilustração a seguir foi criada para visualizar a essência da nossa análise, tornando a ideia central clara e impactante:

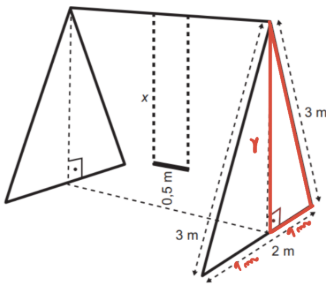

(Descrição da Imagem) A ilustração mostra a estrutura lateral do balanço com um triângulo retângulo destacado em vermelho. A hipotenusa deste triângulo é a barra de ferro de 3 m, um dos catetos é a altura da estrutura (Y) e o outro cateto é a metade da base (1 m).
Vamos focar nesse triângulo retângulo vermelho:
- Hipotenusa: É a barra lateral inclinada, que mede 3 m.
- Cateto 1: É a altura da estrutura (Y), que queremos descobrir.
- Cateto 2: É a metade da base do triângulo maior. Como a base inteira mede 2 m, a metade mede 1 m.
Agora, aplicamos o Teorema de Pitágoras:
(Hipotenusa)² = (Cateto 1)² + (Cateto 2)²
3² = Y² + 1²
9 = Y² + 1
Y² = 9 – 1
Y² = 8
Y = √8
Descobrimos que a altura total da estrutura é √8 m.
🚨 ARMADILHA CLÁSSICA! 🚨
O erro mais comum aqui é se esquecer de que a base do triângulo retângulo que usamos para o cálculo é a metade da base total. Um aluno apressado poderia usar “2 m” como cateto, o que levaria a um resultado completamente errado (Y² = 9 – 4 = 5). A imagem que você forneceu ajuda a evitar perfeitamente essa armadilha, ao destacar o triângulo correto.
Etapa 3 e 4: Calculando o comprimento da corrente (x).
Agora, olhamos para a estrutura como um todo. A altura total (Y) é composta por duas partes: o comprimento da corrente (x) e a distância do assento ao chão.
- Altura Total = Comprimento da Corrente + Altura do Assento
- Y = x + 0,5
- √8 = x + 0,5
Para encontrar x, basta isolá-lo:
- x = √8 – 0,5
Síntese do raciocínio:
Usando a imagem fornecida, identificamos um triângulo retângulo na estrutura lateral do balanço. Aplicamos o Teorema de Pitágoras para encontrar a altura total da estrutura (√8 m). Em seguida, subtraímos a altura do assento em relação ao chão (0,5 m) dessa altura total para encontrar o comprimento da corrente (x).
Expectativa: O valor de x deve ser √8 – 0,5 metros.

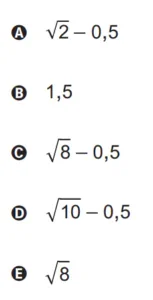

4️⃣ PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
a) √2 – 0,5.
- Narrativa do Erro: O aluno pode ter tentado simplificar a raiz de forma errada ou usado valores de base incorretos.
- Diagnóstico do Erro: Erro de cálculo aritmético radical.
- Conclusão: 🔴 Alternativa incorreta.
b) 1,5.
- Narrativa do Erro: O aluno tenta “chutar” um valor exato ou acha que o triângulo é do tipo 3-4-5 de forma distorcida.
- Diagnóstico do Erro: Fuga ao método geométrico.
- Conclusão: 🔴 Alternativa incorreta.
c) √8- 0,5.
- Análise: Perfeito. Segue exatamente a dedução: sqrt(8) é a altura total da estrutura e 0,5 é o pedaço que deve ser removido para sobrar apenas o cabo x.
- Conclusão: 🟢 Alternativa correta.
d)√10 – 0,5.
- Narrativa do Erro: O aluno soma os quadrados em vez de subtrair: 3^2 + 1^2 = 10.
- Diagnóstico do Erro: Confundir Cateto com Hipotenusa no Teorema de Pitágoras.
- Conclusão: 🔴 Alternativa incorreta.
e) √8.
- Narrativa do Erro: O aluno faz o Pitágoras correto, encontra a altura da estrutura, mas esquece que o comando pede apenas o valor de x (a corrente).
- Diagnóstico do Erro: Reducionismo (Descreve o Meio, não o Fim solicitado).
- Conclusão: 🔴 Alternativa incorreta.
5️⃣ PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
A resposta final é a Alternativa C. Esta questão é um exercício de “fatiamento” da realidade: transformamos um brinquedo 3D em um triângulo 2D para aplicar a matemática.
Resumo-flash (A Imagem Mental):
“Calcula o ‘A’ inteiro pelo Pitágoras (sqrt de 8) e tira o meio metro que sobra no chão!”
🧠 Para ir Além (A Ponte para o Futuro):
Este mesmo princípio de “Decomposição de Alturas” é utilizado na Engenharia de Elevadores. Para calcular o comprimento dos cabos de aço, os engenheiros precisam saber a altura total do poço (nosso H) e subtrair a altura da cabine e a zona de amortecimento no fundo (nosso 0,5 m). A geometria é a ferramenta que garante que o elevador pare no andar certo sem bater no chão, exatamente como a corrente do balanço foi projetada.
