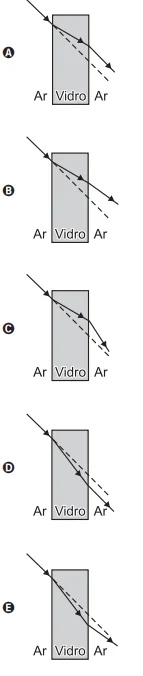

O feixe de um laser incide obliquamente na lateral de uma janela de vidro, cujo índice de refração é maior do que o do ar, e a atravessa. Uma representação esquemática dessa situação utiliza linhas pontilhadas para demonstrar a trajetória que o feixe teria, caso não sofresse refração, e linhas contínuas com setas para mostrar a trajetória realmente seguida pelo feixe.
Qual representação esquemática apresenta a trajetória seguida pelo feixe de laser quando atravessa a janela de vidro?
✍ “Resolução Em Texto”
Matérias Necessárias para a Solução da Questão
Física (Óptica Geométrica).
Refração da Luz (Lei de Snell).
Lâminas de Faces Paralelas.
Tema/Objetivo Geral:
Analisar o comportamento geométrico de um raio de luz ao atravessar meios com diferentes índices de refração (densidades ópticas).
Nível da Questão
Fácil/Médio.
Não exige cálculos matemáticos, mas requer um conhecimento espacial sólido sobre para onde a luz “entorta” (desvia) quando muda de meio. O aluno deve saber a regra de aproximação e afastamento da reta Normal.
Gabarito
Letra A.
Ao entrar no vidro (meio mais denso/refringente), a luz freia e se aproxima da normal. Ao sair para o ar (meio menos denso/refringente), a luz acelera e se afasta da normal, voltando a ser paralela à trajetória original.
1️⃣ PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
Decodificação do Objetivo:
A questão quer que você desenhe (ou identifique) o trajeto correto da luz. Ela entra numa janela de vidro e sai do outro lado. Onde ela faz a curva?
Simplificação Radical (A Analogia Central):
Imagine um carrinho de brinquedo andando no asfalto (Ar – rápido). De repente, ele entra na diagonal num trecho de areia fofa (Vidro – lento).
- Ao entrar na areia, a roda que bate primeiro na areia freia, fazendo o carro girar e entrar mais “de frente”.
- Ao sair da areia para o asfalto, a roda que sai primeiro acelera, fazendo o carro girar para fora.
Esse “zigue-zague” é a refração.
Nosso Plano de Ataque será o seguinte:
- Interface 1 (Ar -> Vidro): Aplicar a regra do “Menos para o Mais”.
- Interface 2 (Vidro -> Ar): Aplicar a regra do “Mais para o Menos”.
- Eliminar os desenhos errados: Buscar o gráfico que obedece às duas regras.
2️⃣ PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
A ferramenta única aqui é a Lei Qualitativa da Refração.
Precisamos imaginar a Reta Normal (uma linha imaginária que forma 90 graus com a superfície do vidro).
Regra 1: Do Meio Menos Refringente (Ar) para o Mais Refringente (Vidro)
- A luz perde velocidade.
- Consequência: O raio de luz se APROXIMA da Normal.
Regra 2: Do Meio Mais Refringente (Vidro) para o Menos Refringente (Ar)
- A luz ganha velocidade.
- Consequência: O raio de luz se AFASTA da Normal.
O Efeito “Lâmina de Faces Paralelas”:
Se a luz entra e sai pelo mesmo meio (Ar-Vidro-Ar) e as paredes são paralelas, o raio que sai deve ser paralelo ao raio que entrou, apenas deslocado para o lado.
3️⃣ PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Vamos analisar o trajeto do laser passo a passo:
Fase 1: Entrada (Ar para Vidro)
O vidro é “mais duro” para a luz passar (índice maior). O raio precisa pegar o caminho mais curto.
- Geometria: O raio deve desviar para “baixo” da linha pontilhada (que seria o caminho reto). Ele tenta ficar mais perpendicular à superfície.
Fase 2: Saída (Vidro para Ar)
A luz volta para o meio “fácil” (índice menor). Ela recupera sua liberdade.
- Geometria: O raio deve desviar para “cima”, afastando-se da perpendicular.
Conclusão Visual:
O raio faz um desvio, atravessa o vidro, e depois “desfaz” o desvio angular, saindo paralelo à linha pontilhada original, mas um pouco abaixo dela.
🚨 ARMADILHA CLÁSSICA! 🚨
Esquecer a segunda refração.
Alguns alunos acertam a entrada (o raio desce), mas acham que na saída ele continua descendo (como na alternativa C). Lembre-se: se o meio muda, o comportamento muda. Se ele freou na entrada, ele acelera na saída. A mudança é oposta!
A Bússola (O Perfil do Culpado):
- Síntese do raciocínio: Entrou no vidro -> Aproxima da Normal (Desvio “para dentro”). Saiu do vidro -> Afasta da Normal (Desvio “para fora”).
- Expectativa: Um desenho onde o raio sólido está abaixo do pontilhado dentro do vidro, e sai paralelo ao pontilhado fora do vidro.
4️⃣ PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
A) Desenho A.
Análise de Correspondência: Perfeita.
Análise:
- Entrada: O raio contínuo está “abaixo” do pontilhado, indicando que se aproximou da normal (correto para Ar -> Vidro).
- Saída: O raio volta a se inclinar, ficando paralelo à direção original. Isso caracteriza o comportamento clássico de uma lâmina de faces paralelas.
Conclusão: ✔️ Alternativa correta.
B) Desenho B.
Diagnóstico do Erro: Inversão da Regra na Entrada.
Análise: Mostra o raio se afastando da normal logo na entrada (ficando “acima” do pontilhado). Isso só aconteceria se o vidro tivesse índice de refração menor que o ar, o que é fisicamente impossível neste contexto.
Conclusão: ❌ Alternativa incorreta.
C) Desenho C.
Diagnóstico do Erro: Erro na Saída (Continuidade do Desvio).
Análise: A entrada está certa (aproxima da normal), mas na saída o raio continua se aproximando da normal (curvando mais ainda para baixo), como se o ar fosse ainda mais denso que o vidro.
Conclusão: ❌ Alternativa incorreta.
D) Desenho D.
Diagnóstico do Erro: Inversão da Regra na Entrada.
Análise: Assim como na B, mostra o raio desviando para o lado errado na primeira superfície.
Conclusão: ❌ Alternativa incorreta.
E) Desenho E.
Diagnóstico do Erro: Ausência de Refração.
Análise: Mostra a luz passando reto, sem sofrer desvio algum. Isso só acontece em duas situações:
- Se a luz incidir perpendicularmente (90 graus), o que o texto nega (“incide obliquamente”).
- Se os índices de refração fossem iguais (o vidro fosse “invisível” no ar), o que o texto também nega.
Conclusão: ❌ Alternativa incorreta.
5️⃣ PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
Frase de Fechamento:
A alternativa A é a correta pois ilustra o princípio da reversibilidade e a Lei de Snell: a luz se aproxima da normal ao entrar no meio mais denso e se afasta ao retornar ao meio menos denso.
Resumo-flash (A Imagem Mental):
Do menos pro mais, aproxima demais. Do mais pro menos, afasta ao menos.
🧠 Para ir Além (A Ponte para o Futuro):
Esse fenômeno de desvio lateral (Lâmina de Faces Paralelas) é o motivo pelo qual, se você olhar para um peixe através de um vidro muito grosso de aquário em um ângulo inclinado, o peixe parece estar ligeiramente deslocado de sua posição real. A posição aparente muda, mas a direção do olhar se mantém.
