Na última década, para melhorar a performance dos motores a combustão e reduzir o consumo, a indústria automobilística tem investido cada vez mais no desenvolvimento dos turbocompressores. O turbocompressor é formado por duas câmaras distintas, chamadas caixa fria e caixa quente. No interior de cada uma dessas caixas, existe um rotor e ambos são interligados por um mesmo eixo. Com a caixa quente instalada no coletor de escapamento, a passagem dos gases faz girar o rotor. Consequentemente, gira também o rotor da caixa fria, produzindo a compressão. Em alguns modelos, é instalado, entre a turbina e a câmara de explosão, um dispositivo denominado intercooler, que é reconhecido como um dos componentes principais para melhorar a performance dos motores turbo. O intercooler é uma espécie de radiador ou, mais especificamente, um permutador de calor. Ele é posicionado entre o turbo e o coletor de admissão, tendo como uma das principais vantagens a redução da temperatura do ar quente que sai do turbo.
Disponível em: www.turbocenter.com.br. Acesso em: 21 nov. 2019 (adaptado).
O ar que sai do turbo está em alta temperatura porque
A) sofreu uma compressão isocórica.
B) sofreu uma compressão adiabática.
C) sofreu uma transformação isotérmica.
D) recebeu diretamente calor dos gases aquecidos do sistema de escape.
E) recebeu diretamente calor do motor a combustão que está em alta temperatura.
Resolução Em Texto
Matérias Necessárias para a Solução da Questão
- Termodinâmica (Transformações gasosas e 1ª Lei).
- Física Aplicada (Funcionamento de motores).
Tema/Objetivo Geral
- Identificar o tipo de transformação termodinâmica que ocorre quando um gás é comprimido rapidamente, resultando em aumento de temperatura.
Nível da Questão: Médio/Difícil
- Exige que o aluno supere o senso comum (de que “esquenta porque o motor é quente”) e aplique o conceito físico abstrato de compressão adiabática visualizando a relação entre volume e temperatura.
Gabarito: Alternativa (B)
- A compressão rápida do ar realiza trabalho sobre o gás. Como o processo é muito veloz, não há tempo para trocas de calor com o exterior. Pela conservação de energia, todo o trabalho mecânico se converte em energia interna, elevando a temperatura.
PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
A questão descreve o funcionamento de um turbo: uma peça que empurra ar para dentro do motor. O texto avisa que o ar sai desse compressor muito quente.
A missão é identificar a causa física desse aquecimento. Por que espremer o ar faz a temperatura dele subir?
Simplificação Radical:
Imagine uma bomba manual de encher pneu de bicicleta. Se você bombear bem devagar, a bomba continua fria. Se você bombear muito rápido (como um turbo faz), a mangueira esquenta e queima sua mão. Por que a velocidade da compressão muda a temperatura? É isso que o gráfico da imagem vai nos responder.
Nosso Plano de Ataque será o seguinte:
- Analisar a Imagem: Usar o gráfico para entender a relação matemática entre Volume e Temperatura.
- Dialogar sobre o Fenômeno: Entender por que a rapidez do turbo impede a troca de calor.
- Concluir o Tipo de Transformação: Associar o aquecimento sem troca de calor ao nome correto na física.
PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Uma imagem poderosa pode transformar um conceito abstrato em uma memória inesquecível. A ilustração a seguir foi criada para visualizar a essência da nossa análise, tornando a ideia central clara e impactante:

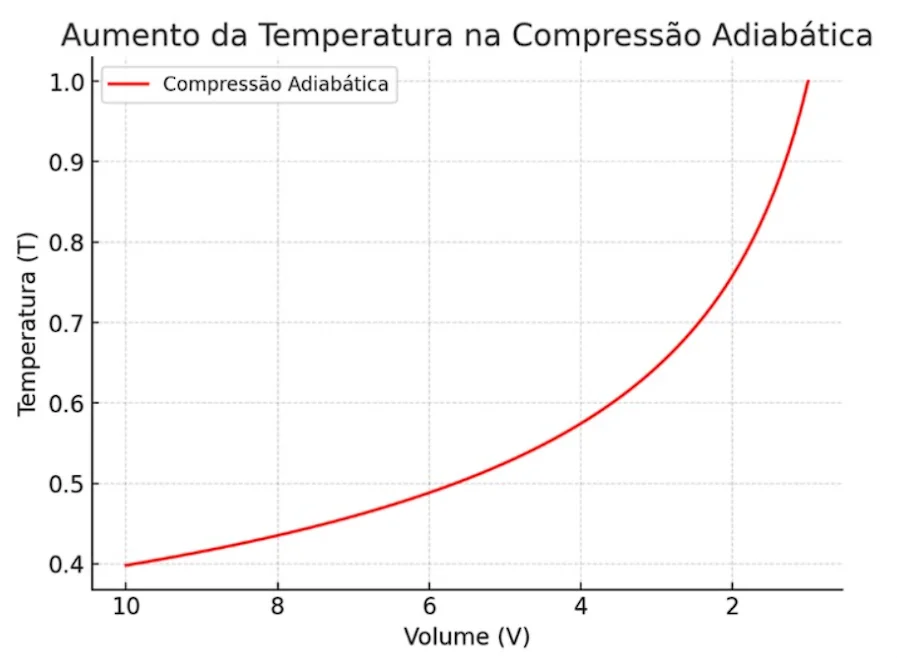

(O Salto da Temperatura): O gráfico acima mostra a curva de uma compressão adiabática. Note como a temperatura (eixo Y) sobe exponencialmente à medida que o volume (eixo X) diminui. Isso prova visualmente que espremer um gás sem deixá-lo esfriar resulta em um aquecimento brutal.
Diálogo Mentor-Aluno: Decifrando o Gráfico
Aluno: Mestre, eu entendi que o turbo aperta o ar. Mas por que isso gera tanto calor a ponto de precisar de um radiador (intercooler)? Não é só porque o motor ao lado está quente?
Mentor: Excelente dúvida. Olhe para a imagem que trouxe. O eixo X é o Volume e o eixo Y é a Temperatura. Siga a linha vermelha da direita para a esquerda. O que acontece com a curva vermelha quando o Volume diminui (vai para a esquerda)?
Aluno: A linha vermelha sobe muito rápido! A temperatura dispara.
Mentor: Exato. Isso acontece porque o turbo gira a milhares de rotações por minuto. Ele esmaga o ar em uma fração de milissegundo.
Aluno: E o que a velocidade tem a ver com isso?
Mentor: Tudo! Na física, calor precisa de tempo para fluir. Se você comprime o gás rápido demais, o calor não tem tempo de escapar para fora. Nós chamamos isso de processo adiabático (Q = 0).
Aluno: Então, se o calor não sai, para onde vai a energia da compressão?
Mentor: Pela 1ª Lei da Termodinâmica (Delta U = Q – W), se Q é zero, todo o Trabalho (W) que o turbo faz se transforma em Energia Interna (Delta U). E energia interna é, basicamente, temperatura. Por isso a curva vermelha sobe tanto.
Aluno: Entendi! Então a causa não é o motor quente, é a própria compressão rápida que não deixa a energia sair.
PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Vamos aplicar o que vimos no gráfico ao texto da questão.
A Análise da Imagem aplicada ao Texto:
O texto diz que o rotor “produz a compressão”.
Olhando para o nosso gráfico, “compressão” significa andar para a esquerda no eixo horizontal (diminuir volume).
O gráfico mostra inequivocamente que, ao fazer isso numa curva adiabática, a temperatura (eixo vertical) atinge o pico máximo (valor 1.0 no topo).
Isso explica fisicamente a frase do enunciado: “O ar que sai do turbo está em alta temperatura”.
A Lógica da Velocidade:
O texto não diz explicitamente “o processo é rápido”, mas sabemos que turbinas giram em altíssima velocidade.
Se o processo fosse lento, o calor teria tempo de sair pelas paredes de metal e a temperatura não subiria tanto (seria mais parecida com uma transformação isotérmica).
Como a temperatura subiu drasticamente (como mostra a curva vermelha ascendente), confirmamos que o sistema não trocou calor. O calor ficou preso no gás.
Conclusão Visual:
A curva vermelha da imagem representa a Compressão Adiabática. Ela mostra que reduzir volume sem trocar calor resulta em aumento explosivo de temperatura.
🚨 ARMADILHA CLÁSSICA! 🚨
Cuidado com as alternativas D e E. É muito intuitivo pensar: “O turbo é feito de metal, está parafusado no motor, o motor é quente, logo o calor passou por condução”.
Embora exista alguma condução, a questão foca na termodinâmica do gás. O ar passa pelo turbo tão rápido que a condução térmica é irrelevante comparada ao aquecimento por pressão. Se você encher um pneu de bicicleta rápido longe de qualquer motor, ele esquenta igual. A causa é a compressão (PV = nRT), não o ambiente externo.
A Bússola (Síntese do raciocínio):
O gráfico mostra: Volume cai -> Temperatura sobe. Isso só ocorre se o calor não escapar. Processo sem troca de calor chama-se Adiabático.
Expectativa:
Buscamos a alternativa que contenha o termo “Adiabática”.
PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
Alternativa (A): sofreu uma compressão isocórica.
- Narrativa do Erro: O aluno foca na palavra compressão.
- Diagnóstico do Erro: Contradição de Definição. Isocórica significa “Volume Constante”. Compressão significa “Diminuir Volume”. É impossível comprimir mantendo o volume igual. O gráfico mostra claramente o volume variando no eixo X.
- Conclusão: ❌ Alternativa incorreta.
Alternativa (B): sofreu uma compressão adiabática.
- Análise de Correspondência: Perfeita. Corresponde à curva vermelha da imagem. O ar foi comprimido (volume diminuiu) e, por ser um processo rápido, não trocou calor com o meio, resultando no aumento da temperatura interna.
- Conclusão: ✔️ Alternativa correta.
Alternativa (C): sofreu uma transformação isotérmica.
- Narrativa do Erro: O aluno confunde os termos iso (igual).
- Diagnóstico do Erro: Contradição com o Gráfico e Texto. Isotérmica significa “Mesma Temperatura”. O gráfico mostra a temperatura subindo de 0.4 para 1.0. O texto diz que o ar sai em “alta temperatura”. Logo, a temperatura não se manteve constante.
- Conclusão: ❌ Alternativa incorreta.
Alternativa (D): recebeu diretamente calor dos gases aquecidos do sistema de escape.
- Narrativa do Erro: O aluno usa o senso comum de contaminação térmica.
- Diagnóstico do Erro: Erro de Mecanismo. O texto diz que os rotores estão em caixas distintas (quente e fria). Os gases de escape giram o eixo, mas não se misturam nem tocam o ar limpo que está sendo comprimido.
- Conclusão: ❌ Alternativa incorreta.
Alternativa (E): recebeu diretamente calor do motor a combustão que está em alta temperatura.
- Narrativa do Erro: O aluno culpa a vizinhança quente.
- Diagnóstico do Erro: Erro de Causa Principal. Como explicado no diálogo, embora o motor seja quente, a velocidade do fluxo de ar é tão alta que a troca de calor por contato é desprezível. O aquecimento principal vem do trabalho mecânico de compressão (mostrado no gráfico), não da condução térmica.
- Conclusão: ❌ Alternativa incorreta.
PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
A resposta é (B). A violência da compressão rápida transforma trabalho mecânico em calor molecular instantâneo.
Resumo-flash:
Apertou rápido, o calor não fugiu; a curva subiu e a temperatura explodiu.
Para ir Além:
O fenômeno inverso explica o funcionamento de geladeiras e desodorantes em spray: a Expansão Adiabática.
Quando o gás se expande muito rápido (o contrário do gráfico, indo da esquerda para a direita), ele gasta sua energia interna para empurrar o ar em volta. Como não dá tempo de pegar calor de fora, a temperatura dele cai drasticamente.
- Expandir rápido = Esfria (Spray).
- Comprimir rápido = Esquenta (Turbo).
