O governo brasileiro, após analise das características físicas do local, incluindo sismologia, meteorologia, geologia e hidrologia, decidiu construir a usina termonuclear em Angra dos Reis, no Rio de Janeiro. A escolha desse local foi questionada por parte da sociedade civil, sob a alegação de que essa cidade é um paraíso turístico, próxima de áreas densamente habitadas. Temendo a probabilidade de ocorrer um grave acidente, os defensores propuseram que essa usina fosse instalada em regiões desabitadas, como o Sertão nordestino.
Disponível em: www.cnen.gov.br. Acesso em: 4 ago. 2012.
A característica que impede que essa usina seja instalada no local proposto pela sociedade civil é o(a)
a) pequena estabilidade do solo.
b) baixo Índice pluviométrico anual.
c) ausência de grandes volumes de água.
d) baixa movimentação das massas de ar.
e) elevação da temperatura ao longo do ano.
✍ Resolução Em Texto
Matérias Necessárias para a Solução da Questão
- Geografia (Fontes de Energia, Funcionamento de Usinas Termonucleares)
- Física (Termodinâmica, Transferência de Calor)
- Geografia do Brasil (Características Físicas do Sertão Nordestino e do Litoral Fluminense)
Tema/Objetivo Geral: Compreender a necessidade locacional crítica de uma usina termonuclear em relação a grandes corpos d’água, devido à sua função no sistema de resfriamento do reator.
Nível da Questão: Fácil
- A questão é relativamente direta, mas exige um conhecimento prévio específico sobre o funcionamento de usinas de energia que utilizam ciclos térmicos (sejam nucleares ou a carvão). A chave é saber que essas usinas precisam de uma fonte abundante de água para resfriamento. Sem esse conhecimento, o candidato pode ser levado a pensar em outros fatores geográficos.
Gabarito: C
- Esta alternativa está correta porque usinas termonucleares geram uma quantidade imensa de calor e dependem de um grande e constante volume de água (de um rio, lago ou mar) para resfriar seus sistemas, uma condição que não é atendida pelo Sertão nordestino.
1️⃣ PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
Decodificação do Objetivo: A questão nos apresenta um debate: por que a usina nuclear de Angra foi construída no litoral do Rio de Janeiro e não no Sertão nordestino, um local menos populoso? Nossa missão de detetive é descobrir qual é a característica física fundamental que o Sertão nordestino não tem, mas que é absolutamente essencial para o funcionamento de uma usina nuclear.
Simplificação Radical (A Analogia Central): Pense em uma usina termonuclear como o motor de um carro superpotente. Ele gera uma energia incrível, mas, no processo, esquenta absurdamente. O que todo motor de carro precisa para não fundir? De um sistema de arrefecimento, com um radiador e muita água circulando para roubar o calor. Se você tentar ligar esse motor no meio de um deserto, sem acesso a água para o radiador, o motor vai superaquecer e explodir em poucos minutos. A questão é: qual é o “ingrediente” vital do sistema de arrefecimento que falta no Sertão?
Plano de Ataque (O Roterio da Investigação): Nosso plano será o seguinte:
- Entender o “Termo” de Termonuclear: Vamos revisar brevemente como uma usina termonuclear gera eletricidade e por que ela esquenta tanto.
- Identificar a Necessidade Crítica: Vamos deduzir qual é o recurso natural indispensável para lidar com esse calor.
- Comparar os Locais: Vamos comparar as características de Angra dos Reis e do Sertão Nordestino em relação a esse recurso.
2️⃣ PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Para entender o funcionamento da usina e sua dependência crítica da água, vamos seguir a jornada da energia através de um Fluxograma de Raciocínio, usando a imagem como nosso guia visual em cada etapa.
O Ciclo de uma Usina Termonuclear
- A Fonte de Calor (Circuito Primário): 🔥
- Tudo começa no reator nuclear, localizado à esquerda dentro da cúpula de contenção. A fissão dos átomos de urânio libera uma quantidade colossal de energia, aquecendo a água deste primeiro circuito a temperaturas altíssimas (veja a parte vermelha no topo do reator na imagem).
- ↓
- A Geração de Vapor (Circuito Secundário): ♨️
- A água superaquecida do reator passa por um trocador de calor (o cilindro vertical ao lado do reator) e ferve a água de um segundo circuito, transformando-a em vapor de alta pressão (o tubo vermelho que sai da cúpula).
- ↓
- O Movimento (Energia Mecânica): ⚙️
- O jato de vapor em alta pressão é direcionado para girar as pás de uma turbina (a peça central, parecida com um ventilador deitado).
- ↓
- A Eletricidade (Energia Elétrica): 💡
- A turbina está conectada a um gerador (a caixa à direita da turbina), que converte o movimento de rotação em energia elétrica, que será enviada para as cidades.
- ↓
- O PONTO-CHAVE: O Resfriamento e a Condensação (Circuito Terciário) 💧
- Aqui está o coração do nosso enigma. Para que o ciclo continue, o vapor que já girou a turbina precisa ser resfriado e condensado de volta ao estado líquido. É neste ponto que a imagem se torna nossa principal evidência:

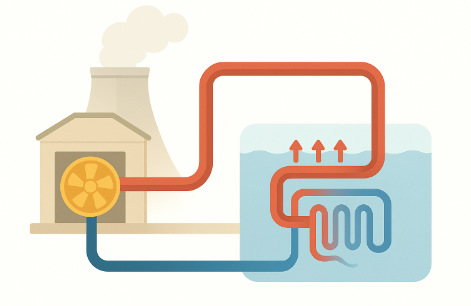

(Esquema de Funcionamento de uma Usina Nuclear e seu Sistema de Resfriamento)
A imagem ilustra o processo de resfriamento do vapor em um sistema fechado de usina nuclear.
O vapor quente (representado pelo tubo vermelho) sai da turbina dentro da usina, onde transfere energia mecânica para a geração de eletricidade.
Em seguida, ele é conduzido até uma estrutura de resfriamento, onde passa por uma serpentina submersa em um reservatório de água fria. Durante o percurso da serpentina, o calor do vapor é transferido para a água, o que é indicado pelas setas vermelhas, representando a perda de energia térmica.
À medida que o vapor libera calor, ele esfria gradualmente, tornando-se o fluido frio (mostrado pelo tubo azul), que retorna à turbina, fechando o ciclo. Esse processo garante a reutilização contínua do fluido de trabalho, promovendo eficiência energética e controle térmico no funcionamento da usina.
3️⃣ PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
- Executando o Plano de Ataque:
- Nosso fluxograma no Passo 2 revelou a necessidade crítica de qualquer usina “termo”-elétrica: um sistema de resfriamento que depende de uma fonte externa de água em grande volume.
- Analisando os locais:
- Angra dos Reis, RJ: Localizada no litoral, tem acesso a um volume muito extenso de água fria: o Oceano Atlântico. É o local perfeito para o resfriamento.
- Sertão Nordestino: É a região do semiárido brasileiro, caracterizada pela escassez de água, com rios intermitentes e longos períodos de seca. Falta exatamente o recurso mais essencial.
🚨 ARMADILHA CLÁSSICA! 🚨
CUIDADO! A armadilha mais sedutora é focar nos aspectos de segurança mencionados na proposta da sociedade civil (“regiões desabitadas”). Embora a densidade populacional seja um fator de segurança importante, a questão pergunta sobre a característica que IMPEDE a instalação. A decisão de onde construir uma usina é, primeiramente, uma questão de viabilidade técnica e operacional. Sem água para resfriamento, a usina simplesmente não funciona. A segurança é um critério secundário a essa necessidade fundamental.
- A Bússola (O Perfil do Culpado):
- Síntese do raciocínio: Usinas termonucleares precisam de enormes volumes de água para o resfriamento de seus sistemas. O Sertão nordestino é uma região caracterizada pela escassez hídrica.
- Expectativa: A alternativa correta deve apontar para a falta de água em grande quantidade no Sertão como o fator impeditivo.
4️⃣ PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
Vamos agora confrontar nossa “Expectativa” com os suspeitos.
- a) pequena estabilidade do solo.
- A “Narrativa do Erro”: O aluno pode pensar que o Sertão, por ser rochoso, tem solo instável.
- Diagnóstico do Erro: Incorreção Geográfica. O Sertão nordestino é, em grande parte, formado por terrenos cristalinos muito antigos e geologicamente muito estáveis (o chamado Escudo Cristalino). Angra dos Reis, por estar mais próxima de áreas de geologia mais recente, poderia até ser considerada menos estável, embora ambas as áreas sejam seguras. O problema do Sertão não é a instabilidade do solo.
- Conclusão: ❌ Alternativa incorreta.
- b) baixo Índice pluviométrico anual.
- A “Narrativa do Erro”: O aluno sabe que chove pouco no Sertão.
- Diagnóstico do Erro: Causa Indireta. O baixo índice de chuvas é a causa do verdadeiro problema, mas não é o problema em si. A usina não precisa da chuva diretamente, ela precisa de um grande corpo d’água acumulada (rio, lago, mar) para captar água. Uma alternativa mais precisa focará na consequência (a falta de água), e não na causa (a falta de chuva).
- Conclusão: ❌ Alternativa incorreta.
- c) ausência de grandes volumes de água.
- Análise de Correspondência: Esta alternativa é um encaixe perfeito com a nossa “Expectativa”. Ela aponta diretamente para a consequência do clima semiárido: a falta de rios perenes de grande vazão ou grandes lagos que possam fornecer a quantidade massiva de água necessária para o resfriamento da usina.
- Conclusão: ✔️ Alternativa correta.
- d) baixa movimentação das massas de ar.
- A “Narrativa do Erro”: O aluno pode pensar que o vento é importante para resfriar ou dispersar a poluição.
- Diagnóstico do Erro: Fuga ao Tema. Embora a circulação de ar seja um fator meteorológico, o principal sistema de resfriamento de uma usina deste porte é baseado em água, não em ar. A movimentação do ar na região não é o fator limitante primário.
- Conclusão: ❌ Alternativa incorreta.
- e) elevação da temperatura ao longo do ano.
- A “Narrativa do Erro”: O aluno pensa que o clima quente do Sertão atrapalharia o resfriamento.
- Diagnóstico do Erro: Fator Secundário. A temperatura elevada do ar e da água até poderia tornar o processo de resfriamento um pouco menos eficiente, mas não o impede. O fator que realmente impede a instalação é a ausência da própria água, independentemente de sua temperatura.
- Conclusão: ❌ Alternativa incorreta.
5️⃣ PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
- Frase de Fechamento: Confirmamos que a resposta correta é a (C), pois, assim como um supercomputador precisa de um sistema de refrigeração líquida para não derreter, uma usina termonuclear depende da ausência de grandes volumes de água para dissipar o imenso calor gerado em seu núcleo.
- Resumo-flash (A Imagem Mental): “Para uma usina nuclear, água não é só vida, é sobrevivência: sem um oceano para beber, o reator morre de sede e calor.”
- 🧠 Para ir Além (A Ponte para o Futuro): O mesmo princípio de dependência locacional de uma fonte de resfriamento é um dos maiores desafios da computação em nuvem e dos data centers modernos. Gigantes da tecnologia como Google e Microsoft constroem seus enormes data centers preferencialmente em locais de clima frio (como Finlândia ou Islândia) ou próximos a grandes fontes de água fria. Por quê? Porque os milhares de servidores geram uma quantidade absurda de calor, e o maior custo operacional de um data center não é a eletricidade para processar os dados, mas sim a eletricidade para alimentar os sistemas de ar-condicionado e refrigeração que impedem os servidores de superaquecer. A escolha de onde construir um data center, assim como uma usina nuclear, é, em grande parte, uma decisão termodinâmica.
