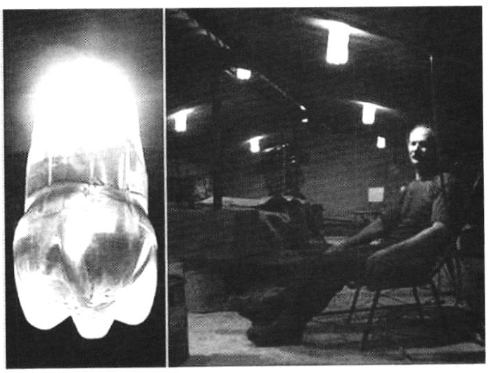

Em 2002, um mecânico da cidade mineira de Uberaba (MG) teve uma ideia para economizar o consumo de energia elétrica e iluminar a própria casa num dia de sol. Para isso, ele utilizou garrafas plásticas PET com água e cloro, conforme ilustram as figuras. Cada garrafa foi fixada ao telhado de sua casa em um buraco com diâmetro igual ao da garrafa, muito maior que o comprimento de onda da luz. Nos últimos dois anos, sua ideia já alcançou diversas partes do mundo e deve atingir a marca de 1 milhão de casas utilizando a “luz engarrafada”.
ZOBEL, G. Brasileiro inventor de “Iuz engarrafada” tem ideia espalhada pelo mundo.
Disponível em: www.bbc.com. Acesso em 23 jun. 2022 (adaptado)
Que fenômeno óptico explica o funcionamento da “luz engarrafada”?
A) Difração.
B) Absorção.
C) Polarização.
D) Reflexão.
E) Refração.
Resolução Em Texto
Matérias Necessárias para a Solução da Questão
Física (Óptica Geométrica, Fenômenos Ópticos).
Tema/Objetivo Geral
Identificar o comportamento da luz ao mudar de meio de propagação (ar para água) e associá-lo ao fenômeno físico correto.
Nível da Questão: Fácil
- A questão aborda um conceito introdutório de óptica (mudança de meio) e fornece um exemplo prático muito conhecido (Lâmpada de Moser), sem exigir cálculos ou fórmulas complexas.
Gabarito: Alternativa (E)
- A alternativa indica o fenômeno da refração, que é a mudança de velocidade e direção da luz ao passar de um meio transparente para outro (do ar para a água dentro da garrafa).
PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
Decodificação do Objetivo:
A questão apresenta uma invenção social (a lâmpada de garrafa PET) e pede que você identifique o nome físico do processo que permite que a luz do sol, que está do lado de fora (no ar), entre na garrafa (cheia de água), mude sua trajetória e ilumine o interior da casa.
Simplificação Radical (A Analogia Central):
Imagine um carro dirigindo no asfalto (ar) e entrando de repente na areia fofa (água). O carro vai mudar de velocidade e, se entrar meio de lado, vai dar uma guinada (mudar de direção). A luz faz exatamente isso ao entrar na garrafa. A questão quer o nome dessa “guinada” que joga a luz para dentro do quarto.
Nosso Plano de Ataque será o seguinte:
- Rastrear o Caminho da Luz: Identificar de onde a luz vem e para onde ela vai.
- Identificar a Fronteira: Perceber a mudança de material (meios de propagação).
- Nomear o Fenômeno: Associar a mudança de meio ao termo correto da óptica.
PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Para não confundir os nomes dos fenômenos, vamos utilizar um Fluxograma Conceitual rápido sobre as interações da luz com a matéria.
Fluxograma: O Que a Luz Faz?
1. A Luz bate e volta?
- Isso é Reflexão.
- Exemplo: Espelhos, superfície de um lago calmo.
- Resultado: Você vê a imagem refletida, a luz não atravessa.
2. A Luz bate e fica?
- Isso é Absorção.
- Exemplo: Asfalto preto quente, camisa escura.
- Resultado: A luz vira calor (energia térmica) e o objeto parece escuro.
3. A Luz contorna obstáculos?
- Isso é Difração.
- Exemplo: Ouvir alguém atrás do muro, luz passando por fendas minúsculas.
- Requisito: O buraco tem que ser do tamanho da onda (muito pequeno).
4. A Luz atravessa e desvia?
- Isso é Refração.
- Exemplo: O canudo que parece quebrado no copo d’água, óculos de grau, lentes de aumento.
- Mecanismo: A luz muda de velocidade ao trocar de meio (Ar
↔↔Água). Essa mudança de velocidade causa um desvio na rota.
A Função do Cloro:
O texto menciona água e cloro. O cloro serve biologicamente para não deixar a água ficar verde (algas), mas fisicamente ele cria partículas em suspensão que ajudam no Espalhamento da luz depois que ela já refratou. Porém, o fenômeno primário de entrada e desvio é a refração.
PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Vamos analisar o texto e a imagem com rigor técnico.
Análise do Cenário:
O texto diz: “utilizou garrafas plásticas PET com água”.
A luz solar viaja pelo ar. Ao encontrar a garrafa, ela precisa atravessar o plástico e a água para chegar ao interior da casa.
Identificação da Mudança de Meio:
Meio 1: Ar (Índice de refração ≈1≈1).
Meio 2: Água (Índice de refração ≈1,33≈1,33).
Sempre que a luz passa de um meio transparente para outro com índice de refração diferente, ocorre Refração.
O Detalhe da “Armadilha” no Texto:
O enunciado diz: “diâmetro… muito maior que o comprimento de onda da luz”.
Por que o autor escreveu isso?
Para te dizer explicitamente: “Não é Difração!”. Para haver difração visível, o orifício precisaria ser da ordem de grandeza do comprimento de onda da luz (nanômetros), o que é minúsculo. Uma garrafa PET é gigante comparada a um fóton. O examinador eliminou a difração no próprio enunciado.
Conclusão do Raciocínio:
A luz entra na garrafa, sofre refração (desvia sua trajetória devido à água) e se espalha pelo ambiente interno. A garrafa funciona como uma lente grossa e cilíndrica.
🚨 ARMADILHA CLÁSSICA! 🚨
Muitos alunos marcam Reflexão pensando que a luz “bate na água e ilumina”.
Cuidado! Se fosse reflexão, a luz bateria na garrafa e voltaria para o céu (para fora do telhado). Para iluminar o quarto embaixo, a luz tem que atravessar o sistema. Atravessar mudando de meio é refração.
A Bússola (O Perfil do Culpado)
Síntese do raciocínio: A luz passa do ar para a água. Mudança de meio implica mudança de velocidade e direção.
Expectativa: Devemos buscar a alternativa que contém “Refração”.
PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
(A) Difração.
Diagnóstico do Erro: Contradição com o Enunciado.
A difração é a capacidade da onda de contornar obstáculos ou passar por fendas de tamanho comparável ao seu comprimento de onda. O texto afirma categoricamente que o diâmetro é “muito maior que o comprimento de onda”, justamente para invalidar essa opção.
Conclusão: ❌ Alternativa incorreta.
(B) Absorção.
Diagnóstico do Erro: Contradição de Objetivo.
Absorção significa que a energia da luz é retida pelo material e transformada em calor. Se a luz fosse absorvida pela água, o quarto ficaria escuro e a garrafa esquentaria. O objetivo é iluminar, ou seja, transmitir a luz.
Conclusão: ❌ Alternativa incorreta.
(C) Polarização.
Diagnóstico do Erro: Fuga ao Tema.
Polarização é o processo de filtrar as ondas de luz para que vibrem em apenas uma direção (como em óculos de sol ou telas de LCD). Isso reduz a intensidade da luz e não explica o desvio ou a iluminação omnidirecional.
Conclusão: ❌ Alternativa incorreta.
(D) Reflexão.
Diagnóstico do Erro: Confusão de Fenômeno.
Reflexão faria a luz retornar ao meio de origem (o ar externo). A garrafa agiria como um espelho no telhado, devolvendo a luz para o céu, deixando a casa escura.
Conclusão: ❌ Alternativa incorreta.
(E) Refração.
Análise de Correspondência:
Perfeita. A luz solar atravessa a interface ar-água. Devido à diferença de densidade óptica (índices de refração), a luz sofre um desvio, permitindo que ela se curve e se espalhe para dentro do cômodo, agindo como uma lente convergente que dispersa a luminosidade.
Conclusão: ✔️ Alternativa correta.
PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
A resposta é Refração. A garrafa com água funciona como uma lente que captura e desvia a luz solar.
Resumo-flash (A Imagem Mental):
“O canudo quebra no copo, a luz curva na garrafa; mudou de meio, a resposta é refrata.”
Para ir Além (A Ponte para o Futuro):
Este mesmo princípio (Refração e Reflexão Total) é usado nas Fibras Ópticas que trazem internet para sua casa. Lá, a luz entra no vidro (refração) e fica presa lá dentro batendo nas paredes (reflexão interna total) até chegar ao roteador, percorrendo quilômetros sem escapar.
