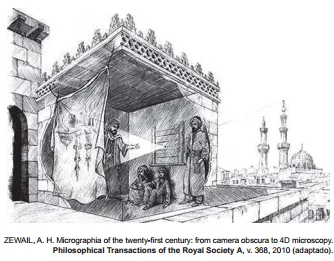

Entre os anos de 1028 e 1038, Alhazen (Ibn al-Haytham; 965-1040 d.C.) escreveu sua principal obra, o Livro da Óptica, que, com base em experimentos, explicava o funcionamento da visão e outros aspectos da ótica, por exemplo, o funcionamento da câmara escura. O livro foi traduzido e incorporado aos conhecimentos científicos ocidentais pelos europeus. Na figura, retirada dessa obra, é representada a imagem invertida de edificações em um tecido utilizado como anteparo.
Se fizermos uma analogia entre a ilustração e o olho humano, o tecido corresponde ao(à)
A) íris.
B) retina.
C) pupila.
D) córnea.
E) cristalino.
Resolução em texto
📘 Matérias Necessárias para a Solução da Questão: Física (Óptica) e Biologia (Sistema visual humano).
📔 Nível da Questão: Médio.
✅ Gabarito: B) retina
🎯 Tema/Objetivo Geral: Compreender o funcionamento da câmara escura e identificar a analogia entre seus elementos e o sistema visual humano.
🔷 Passo 1: Análise do Comando e Definição do Objetivo
1.1. Comando da questão
“Se fizermos uma analogia entre a ilustração e o olho humano, o tecido corresponde a quê?”
1.2. O que devemos buscar?
📌 Identificar qual parte do olho humano equivale ao tecido branco que recebe a imagem invertida na câmara escura mostrada na ilustração.
1.3. Objetivo claro
📌 Relacionar elementos da câmara escura com as estruturas do olho humano com base no caminho da luz.
1.4. Pergunta para manter o aluno atento
🔎 Você se lembra onde a imagem se forma no olho? E que essa imagem também é invertida?
🔷 Passo 2: Interpretação Guiada da Imagem
Fase 1 – Entrada
➡ A luz entra por um pequeno orifício no quarto escuro (como na pupila).
➡ Essa luz traz consigo as informações visuais do ambiente.
Fase 2 – Desafio óptico
➡ Ao passar por um pequeno orifício, os raios luminosos se cruzam, formando uma imagem invertida (cabeça para baixo).
➡ O local onde a imagem aparece (no tecido branco) é onde a informação é registrada.
Fase 3 – Analogias com o olho
| Estrutura da Câmara Escura | Parte do Olho Humano Equivalente |
|---|---|
| Orifício pequeno | Pupila |
| Caixa escura | Globo ocular |
| Tecido branco com imagem | Retina |
🧠 Dúvida comum
“Mas a imagem não se forma no cristalino?”
👉 Não! O cristalino apenas foca a luz, mas a imagem real se forma na retina, que é o local de recepção da luz e onde ocorre a transdução dos sinais visuais.
🔷 Passo 3: Explicação de Conceitos Necessários
3.1. O que é a câmara escura?
- Um dispositivo óptico antigo composto por uma caixa fechada com um pequeno furo, por onde entra luz.
- A luz se projeta no lado oposto, formando uma imagem invertida do mundo externo.
3.2. Como o olho se parece com isso?
- O olho humano funciona como uma câmara escura natural.
- A retina é o “anteparo” do olho, onde a luz forma a imagem invertida.
3.3. Importância da retina
- Ela contém células fotorreceptoras (cones e bastonetes) que convertem luz em impulsos nervosos.
- Esses sinais são então enviados ao cérebro pelo nervo óptico.
🔷 Passo 4: Análise das Alternativas
- A) Íris: regula a quantidade de luz que entra, mas não recebe a imagem.
Conclusão: Alternativa incorreta. - B) Retina: onde a imagem é formada no olho humano.
Conclusão: Alternativa correta. - C) Pupila: é o orifício que deixa a luz entrar, mas não projeta a imagem.
Conclusão: Alternativa incorreta. - D) Córnea: primeira lente do olho, que ajuda na refração da luz, não é a tela de projeção.
Conclusão: Alternativa incorreta. - E) Cristalino: faz o ajuste de foco (acomodação), mas não forma a imagem.
Conclusão: Alternativa incorreta.
🔷 Passo 5: Conclusão e Justificativa Final
Conclusão:
A parte da câmara escura que recebe a imagem invertida, neste caso o tecido branco, equivale à retina no olho humano, pois é onde ocorre a formação da imagem.
✅ Alternativa correta: B) retina
🔷 Passo 6: Resumo Final
- A retina é a estrutura sensível à luz no olho humano, funcionando como uma “tela” que recebe a imagem.
- Assim como a câmara escura projeta a imagem em seu fundo, o olho projeta na retina.
- Essa analogia é usada até hoje para explicar a formação da imagem no olho.
