Projeção cartográfica é uma transformação que faz corresponder, a cada ponto da superfície terrestre,
um ponto no plano.
As relações do plano de projeção à superfície projetada mostradas nas figuras são identificadas, respectivamente, em:
Resolução Em Texto
🎯 Tema/Objetivo Geral: Entender sobre projeções cartográficas e suas aplicações.
🧠 Matérias Necessárias para a Solução
- Cartografia
- Projeções Cartográficas (cilíndrica, cônica e azimutal)
- Representação do espaço geográfico
🎯 Nível da Questão: Médio – exige conhecimento técnico sobre os diferentes tipos de projeções cartográficas e sua aplicação prática.
✅ Gabarito: Alternativa A
Resolução Passo a Passo
Passo 1: Análise do Comando e Definição do Objetivo
O enunciado apresenta três mapas com diferentes formas de projeção e solicita que o aluno relacione cada uma das representações à sua respectiva forma de projeção cartográfica: cilíndrica, cônica ou azimutal.
Palavras-chave:
- Projeção cartográfica
- Superfície projetada
- Relações do plano de projeção
Objetivo da questão: Identificar corretamente o tipo de projeção (forma geométrica usada) de acordo com a imagem do mapa apresentado.
Passo 2: Explicação de Conceitos e conteúdos Necessários
Aqui estão os três principais tipos de projeções e suas características, organizadas em uma tabela para facilitar a compreensão:
| Tipo de Projeção | Características Principais | Indicação Visual | Aplicações Comuns |
|---|---|---|---|
| Cilíndrica | Paralelos e meridianos se cruzam em ângulos retos; distorções nas áreas polares | Grade retangular com linhas retas | Navegação marítima e aérea |
| Cônica | Meridianos convergem para os polos, paralelos são arcos concêntricos | Boa representação de médias latitudes | Mapas regionais (ex: América do Norte) |
| Azimutal (ou plana) | Representação feita a partir de um ponto central (ex: polo) | Meridianos irradiam de um ponto central | Representações polares |
Esses tipos correspondem a formas geométricas distintas quando se projeta o globo:
- Cilindro → enrolado na linha do Equador
- Cone → ajustado às médias latitudes
- Plano → tocando o globo em um ponto, geralmente os polos
Passo 3: Tradução e Interpretação do Texto

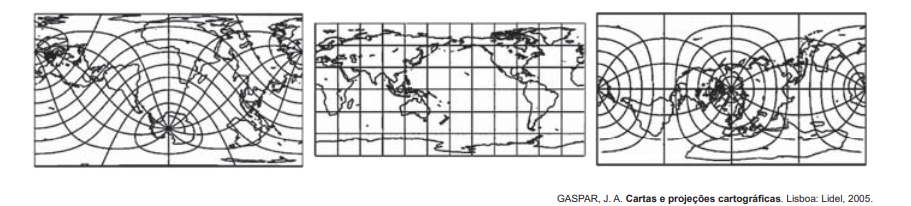

A imagem apresenta três projeções distintas. Vamos interpretá-las:
- Primeira Imagem: A projeção distorce principalmente as regiões equatoriais e apresenta curvas características de projeções azimutais.
- Segunda Imagem: A projeção mantém a grade regular de paralelos e meridianos retos – típica da projeção cilíndrica.
- Terceira Imagem: Linhas curvas nas bordas e um foco em uma região central de latitude média indicam uma projeção cônica.
Passo 4: Análise das Alternativas e Resolução
Vamos analisar uma por uma com os emojis semafóricos:
🟢 A) (1: azimutal, 2: cilíndrica, 3: cônica) ✅
✔ Correta! A ordem das projeções está compatível com as imagens. A azimutal está no polo, a cilíndrica com grade retangular, e a cônica com meridianos curvos.
🔴 B) (1: cônica, 2: cônica, 3: azimutal)
✘ Errada. A primeira figura não é cônica, e a segunda também não tem características de cone.
🔴 C) (1: cônica, 2: cilíndrica, 3: cilíndrica)
✘ Errada. A terceira figura (com meridianos curvos) não é cilíndrica, mas sim cônica.
🔴 D) (1: cilíndrica, 2: azimutal, 3: cônica)
✘ Errada. A primeira é azimutal (e não cilíndrica) e a segunda é cilíndrica (não azimutal).
🔴 E) (1: azimutal, 2: cilíndrica, 3: cônica)
✘ Embora pareça correta à primeira vista, ao comparar os diagramas da opção E com os do enunciado, nota-se que os esquemas estão invertidos (a projeção 3 está errada).
Passo 5: Conclusão e Justificativa Final
Esta questão exige conhecimento visual e teórico sobre os tipos de projeções cartográficas. A chave está em associar os aspectos visuais (como linhas retas ou curvas) aos tipos geométricos de projeção. A projeção cilíndrica é a mais facilmente identificável, seguida da azimutal (vista do polo) e da cônica (com formato de arco).
A alternativa correta é A, pois representa, na ordem, a projeção azimutal, a cilíndrica e a cônica — exatamente como mostrado nas imagens da primeira figura.
