É claramente impossível criar um mapa perfeito, no qual a escala principal seja preservada em todos os pontos. É fácil, porém, manter a escala principal ao longo de certas linhas ou pontos no mapa em que a escala seja constante e igual à escala principal, ocasionando uma distorção nula. Linhas de distorção nula são linhas em uma projeção em que a escala principal é preservada. São caracterizadas pela tangência ou secância da superfície terrestre com a superfície de projeção.
MENEZES, P.; FERNANDES, M. Roteiro de cartografia. São Paulo: Oficina de Textos, 2013 (adaptado).
Conforme o texto, a projeção que representará uma região próxima à Linha do Equador com a menor distorção da escala principal é:
✍ Resolução Em Texto
Matérias Necessárias para a Solução da Questão:
- Cartografia: Tipos de Projeções Cartográficas (Cilíndrica, Cônica, Azimutal).
- Conceito de Distorção: Onde o mapa “mente” menos.
- Interpretação de Texto e Imagem: Relacionar a teoria com o desenho geométrico.
Tema/Objetivo Geral:
Identificar o tipo de projeção cartográfica adequada para representar com precisão a região equatorial (baixas latitudes), compreendendo que a superfície de contato (tangência) entre o globo e o papel define a área de menor distorção.
Nível da Questão: Médio.
- Justificativa: O aluno precisa de dois conhecimentos técnicos: 1) O que é uma projeção cilíndrica; 2) Que a projeção cilíndrica toca o globo na linha do Equador. As imagens mostram geometrias diferentes (cilindro, cone, plano). A resposta correta exige associar “Equador” com “Cilindro Tangente”.
Gabarito: A.
- Resumo: O texto diz que a “linha de distorção nula” é onde o papel toca o globo (tangência). Se queremos representar a Linha do Equador com menor distorção, precisamos de um papel que toque exatamente no Equador. A figura que faz isso é o Cilindro (Projeção Cilíndrica).
1️⃣ PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
Função Pedagógica: Identificar a geometria certa para o lugar certo.
Decodificação do Objetivo: A questão pergunta: “Se eu quero desenhar um mapa da região do Equador sem deformar o desenho, qual formato de papel eu uso para envolver a Terra?”.
Simplificação Radical (A Analogia Central): Imagine que você quer embrulhar uma laranja.
Se você quer desenhar o “meio” da laranja (Equador) perfeito, você enrola um papel em volta dela como um tubo (Cilindro). O papel encosta bem no meio.
Se você quer desenhar a “tampa” da laranja (Polo), você põe um papel reto em cima (Plano).
Como queremos o Equador, precisamos do tubo (Cilindro).
Nosso Plano de Ataque será o seguinte:
- Ler o comando: “região próxima à Linha do Equador”.
- Lembrar da regra: Onde o papel toca, não tem erro.
- Olhar as figuras: Qual delas toca no Equador? (O Cilindro).
2️⃣ PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Para não confundir as projeções, vamos usar o Guia Geométrico do Cartógrafo.
| Tipo de Projeção | Figura Geométrica | Onde ela toca? (Tangência) | Melhor uso |
| Cilíndrica | Um tubo em volta da Terra. | Na linha do Equador (0°). | Mapas-múndi e zonas tropicais. |
| Cônica | Um chapéu de festa em cima da Terra. | Em uma latitude média (45°). | Zonas Temperadas (EUA, Europa). |
| Azimutal (Plana) | Um papel reto encostado. | Em um ponto (geralmente o Polo). | Regiões Polares ou mapas estratégicos. |
Conceito Chave: Distorção
Quanto mais longe da linha de contato, mais o mapa fica deformado. Numa projeção cilíndrica (Mercator), a Groenlândia (longe do Equador) fica gigante e deformada, mas o Brasil (no Equador) fica quase perfeito.
3️⃣ PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)

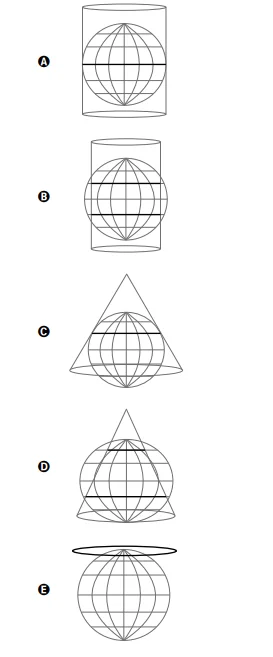

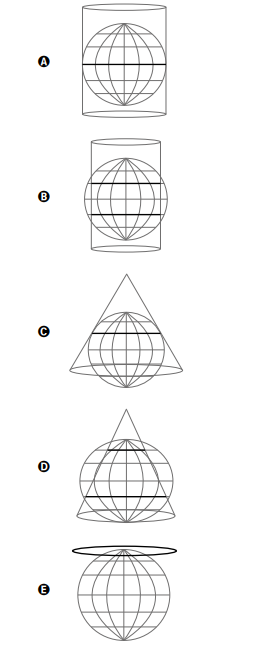

Vamos analisar as imagens:
- Imagem A: Um cilindro tocando a Terra exatamente na linha do meio (Equador).
- Veredito: Perfeito para o comando da questão.
- Imagem B: Um cilindro cortando a Terra (Secante). Toca em duas linhas paralelas, mas não no Equador central.
- Imagem C: Um cone. Toca na zona temperada (trópico). Ruim para o Equador.
- Imagem D: Outro cone. Mesmo problema.
- Imagem E: Um plano tocando o Polo Norte. Ótimo para o Ártico, inútil para o Equador.
Conclusão:
Se queremos a “menor distorção” na “Linha do Equador”, precisamos da figura que é tangente ao Equador. Essa figura é o cilindro da Alternativa A.
🚨 ARMADILHA CLÁSSICA! 🚨
A alternativa (B) (Cilindro Secante) é um distrator técnico.
- Por que seduz? Também é um cilindro.
- Por que está errada? Na figura B, o cilindro “entra” na Terra e sai do outro lado. Ele toca em dois paralelos (ex: 30°N e 30°S), mas a linha do Equador fica “solta” dentro do cilindro, gerando uma leve distorção (redução de escala). A figura A (Tangente) toca exatamente na linha do Equador, zerando a distorção ali. O comando pede “menor distorção” na região próxima à linha. A tangência exata (A) é o modelo clássico e mais direto.
A Bússola (O Perfil do Culpado):
- Síntese do raciocínio: Equador pede Projeção Cilíndrica Tangente.
- Expectativa: Procurar o desenho de um cilindro envolvendo a Terra e tocando na linha do meio.
4️⃣ PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
- A) Figura A (Cilíndrica Tangente).
- Análise de Correspondência: Perfeito. O cilindro envolve a esfera e a linha de contato (tangência) é o Equador. Segundo o texto, a linha de tangência tem “distorção nula”. Logo, é a melhor para representar a zona equatorial.
- Conclusão: ✔️ Alternativa correta.
- B) Figura B (Cilíndrica Secante).
- Diagnóstico do Erro: Precisão da Linha.
- Narrativa do Erro: Aqui o cilindro corta a Terra. As linhas de menor distorção são dois paralelos distantes do Equador. O Equador em si estaria “encolhido” na projeção. É menos precisa para a linha central do que a A.
- Conclusão: ❌ Alternativa incorreta.
- C) Figura C (Cônica Tangente).
- Diagnóstico do Erro: Latitude Errada.
- Narrativa do Erro: O cone toca a Terra em latitudes médias (zonas temperadas). O Equador está longe do contato, sofrendo grande distorção.
- Conclusão: ❌ Alternativa incorreta.
- D) Figura D (Cônica Secante).
- Diagnóstico do Erro: Mesmo erro da C.
- Narrativa do Erro: Continua sendo uma projeção cônica, focada em latitudes médias, inadequada para a zona equatorial.
- Conclusão: ❌ Alternativa incorreta.
- E) Figura E (Azimutal Polar).
- Diagnóstico do Erro: Foco no Polo.
- Narrativa do Erro: O plano toca o Polo Norte. A distorção aumenta à medida que se afasta do centro. O Equador seria a borda do mapa, com distorção máxima.
- Conclusão: ❌ Alternativa incorreta.
5️⃣ PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
Frase de Fechamento:
Para cada lugar da Terra, existe um mapa ideal: se o alvo é o cinto do mundo (Equador), a melhor roupa é o tubo (Cilindro). A Projeção Cilíndrica (Alternativa A) é a rainha das zonas tropicais.
Resumo-flash (A Imagem Mental):
Equador = Cintura da Terra. Cilindro = Cinto.
🧠 Para ir Além (A Ponte para o Futuro):
A projeção mais famosa do mundo, a de Mercator, é cilíndrica. Por isso ela mostra o Brasil e a África (perto do Equador) com formas relativamente corretas, mas deforma absurdamente a Antártida e a Groenlândia (nos polos), fazendo-as parecerem gigantes. É o preço da matemática: você arruma aqui e bagunça ali.
