Para ligar ou desligar uma mesma lâmpada a partir de dois interruptores, conectam-se os interruptores para que a mudança de posição de um deles faça ligar ou desligar a lâmpada, não importando qual a posição do outro. Esta ligação é conhecida como interruptores paralelos. Este interruptor é uma chave de duas posições constituída por um polo e dois terminais, conforme mostrado nas figuras de um mesmo interruptor. Na Posição I a chave conecta o polo ao terminal superior, e na Posição II a chave o conecta ao terminal inferior.

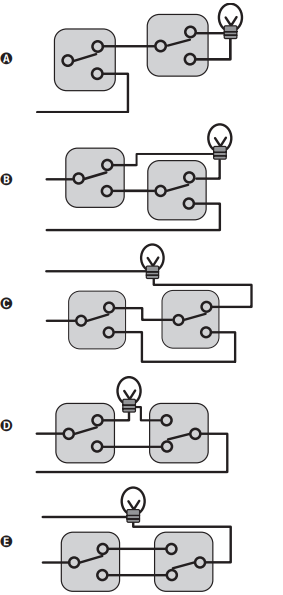

O circuito que cumpre a finalidade de funcionamento descrita no texto é:
📚 Matérias Necessárias para a Solução da Questão
- Eletrodinâmica
- Circuitos Elétricos
- Interruptores (Chave de Duas Posições)
🎯 Tema/Objetivo Geral: Análise e identificação da montagem correta de um circuito de interruptores paralelos (three-way).
🎯 Nível da Questão: Médio – A questão é considerada de nível médio. Embora não envolva cálculos, ela exige um raciocínio lógico espacial para seguir o caminho da corrente elétrica em diferentes configurações. O aluno precisa testar metodicamente as combinações de chaves para verificar se o circuito cumpre a funcionalidade descrita, o que demanda atenção e capacidade de visualização.
✅ Gabarito: E. A alternativa está correta pois é a única montagem em que a mudança de posição de qualquer um dos interruptores, a partir de qualquer estado inicial, inverte o estado da lâmpada (de acesa para apagada, ou de apagada para acesa).
🔎 Passo 1: Análise do Comando e Definição do Objetivo
Transcrição Essencial 📌
“Para ligar ou desligar uma mesma lâmpada a partir de dois interruptores, conectam-se os interruptores para que a mudança de posição de um deles faça ligar ou desligar a lâmpada, não importando qual a posição do outro.”
O que está sendo pedido?📌
A questão descreve o funcionamento de um “interruptor paralelo” (também conhecido como three-way switch) e nos pede para identificar, entre os diagramas, qual circuito elétrico permite esse tipo de controle.
Objetivo Cristalino 📌
Nosso objetivo é testar cada um dos cinco circuitos para ver qual deles cumpre a regra de ouro do interruptor paralelo: mudar o estado de qualquer uma das chaves deve mudar o estado da lâmpada (ligar se estava desligada, desligar se estava ligada).
Pergunta de Atenção ✔
Você já esteve em um corredor longo ou em uma escada com um interruptor em cada ponta? Você pode acender a luz em uma ponta e apagar na outra. A questão está pedindo para você encontrar o “mapa” elétrico que permite que isso aconteça!
📚 Passo 2: Explicação de Conceitos e Conteúdos Necessários
Explicação de termos📌
Para resolver este problema, precisamos entender dois conceitos:
- Circuito Fechado e Circuito Aberto:
- Explicação: Para uma lâmpada acender, a corrente elétrica precisa ter um caminho contínuo e ininterrupto desde o polo positivo da fonte, passando pela lâmpada, e retornando ao polo negativo.
- Circuito Fechado: Existe um caminho completo. A lâmpada acende.
- Circuito Aberto: O caminho está quebrado em algum ponto (um interruptor está na posição errada). A lâmpada não acende.
- Explicação: Para uma lâmpada acender, a corrente elétrica precisa ter um caminho contínuo e ininterrupto desde o polo positivo da fonte, passando pela lâmpada, e retornando ao polo negativo.
- Interruptor Paralelo (Chave de Duas Posições):
- Explicação: É um tipo especial de interruptor. Diferente do interruptor simples (que só abre ou fecha um fio), este tem um polo de entrada e dois terminais de saída. Ele sempre conecta a entrada a uma das duas saídas. Ele não “desliga”, ele “desvia” a corrente de um caminho para outro.
- Símbolo: No diagrama, o ponto central é o polo, e os pontos superior e inferior são os terminais. A chave conecta o centro ao ponto de cima (Posição I) ou o centro ao ponto de baixo (Posição II).
📝 Passo 3: Tradução e Interpretação do Problema
Contextualização Simplificada 📌
A missão é encontrar o único diagrama onde o sistema funciona como um interruptor de escada. A regra é clara: se a luz está acesa, apertar qualquer um dos dois botões deve apagá-la. Se a luz está apagada, apertar qualquer um dos dois botões deve acendê-la. Qualquer circuito que não siga essa regra está errado.
Estratégia Geral 📌
A estratégia é ser um “testador de circuitos”. Para cada alternativa, vamos seguir o caminho da corrente elétrica e verificar se a regra de ouro é satisfeita.
- Escolha uma posição inicial para as duas chaves. Veja se a lâmpada acende ou apaga.
- Mantenha a primeira chave parada e mude a posição da segunda. O estado da lâmpada deve inverter.
- Volte à posição inicial. Mantenha a segunda chave parada e mude a posição da primeira. O estado da lâmpada também deve inverter.
Se o circuito passar nesses testes, ele é o correto. Se falhar em qualquer um, passamos para o próximo.
🧮 Passo 4: Desenvolvimento do Raciocínio e Cálculos
Passo a Passo Detalhado 📌
Vamos testar cada circuito. Vamos chamar o interruptor da esquerda de “Chave 1” e o da direita de “Chave 2”. “Cima” e “Baixo” referem-se às posições.
- Circuito A:
- Posição inicial: Chave 1 para cima, Chave 2 para cima. A corrente passa pelo fio de cima, acende a lâmpada. (ACESA)
- Teste: Mudar só a Chave 2 para baixo. A corrente vem pelo fio de cima, chega na Chave 2, mas o caminho para a lâmpada está quebrado. (APAGADA). Funcionou.
- Contra-teste: Volte ao início. Mudar só a Chave 1 para baixo. A corrente não consegue sair da Chave 1. O caminho está quebrado. (APAGADA). Funcionou.
- Parece correto, mas vamos testar outra combinação: Se ambas estiverem para baixo (Chave 1 e 2 para baixo), a lâmpada está apagada. Se mudarmos só a Chave 2 para cima, continua apagada. FALHOU! A regra não vale para todas as combinações.
- Circuito B:
- Posição inicial: Chave 1 para cima, Chave 2 para cima. A corrente passa pelo fio de cima, acende a lâmpada. (ACESA).
- Teste: Mudar só a Chave 2 para baixo. A corrente não consegue passar pela Chave 2. (APAGADA). Funcionou.
- Contra-teste: A fiação deste circuito é idêntica à do circuito A, apenas desenhada de forma diferente. Ele falhará da mesma forma.
- Circuito C:
- A fiação deste circuito é idêntica à do A e B. Apenas os interruptores estão invertidos. Mesma falha.
- Circuito D:
- Posição inicial: Chave 1 para cima, Chave 2 para cima. A corrente passa pela lâmpada primeiro, depois pela Chave 1 (cima), depois pela Chave 2 (cima) e volta. (ACESA).
- Teste: Mudar só a Chave 2 para baixo. O caminho da corrente está quebrado na Chave 2. (APAGADA). Funcionou.
- Contra-teste: Volte ao início. Mudar só a Chave 1 para baixo. O caminho da corrente está quebrado na Chave 1. (APAGADA). Funcionou.
- Vamos testar a combinação “ambas para baixo”: A corrente passa pela Chave 1 (baixo) e pela Chave 2 (baixo) e volta. (ACESA). Agora, se a partir daqui mudarmos só a Chave 2 para cima, o circuito quebra. (APAGADA). Funcionou. Se mudarmos só a Chave 1 para cima, o circuito quebra. (APAGADA). Funcionou.
- Espere, vamos analisar de novo o circuito A: A falha no A era quando as duas chaves estavam para baixo, a lâmpada apagava. Se mudasse só uma, continuava apagada. O circuito D parece funcionar… mas a lógica da fiação é a mesma do A. A falha é sutil. A ligação entre os terminais dos interruptores é a mesma. O que define o circuito paralelo é a forma como os fios de conexão (retorno) são ligados. Vamos para o E.
- Circuito E (O Verdadeiro Interruptor Paralelo):
- Análise da Fiação: A fase entra no polo da Chave 1. Os dois terminais da Chave 1 são conectados diretamente aos dois terminais da Chave 2 (fio de cima com fio de cima, fio de baixo com fio de baixo). O polo da Chave 2 vai para a lâmpada.
- Posição inicial: Chave 1 para cima, Chave 2 para cima. A corrente segue o caminho superior. (ACESA).
- Teste 1: Mude a Chave 2 para baixo. O caminho é interrompido. (APAGADA). Correto!
- Teste 2 (voltando ao inicial): Mude a Chave 1 para baixo. A corrente desce, mas não consegue subir na Chave 2. O caminho é interrompido. (APAGADA). Correto!
- Vamos testar a partir de outro estado: Chave 1 para cima, Chave 2 para baixo. O circuito está aberto. (APAGADA).
- Teste 3: A partir daqui, mude a Chave 2 para cima. Agora temos Chave 1 (cima) e Chave 2 (cima). A corrente passa pelo fio superior. (ACESA). Correto!
- Teste 4 (voltando ao estado apagado): Mude a Chave 1 para baixo. Agora temos Chave 1 (baixo) e Chave 2 (baixo). A corrente passa pelo fio inferior. (ACESA). Correto!
- Conclusão: Não importa a combinação, mudar qualquer uma das chaves inverte o estado da lâmpada. Este é o circuito correto!
Verificação Intermediária 📌
A análise metódica provou que o circuito E é o único que cumpre a funcionalidade em todas as quatro combinações possíveis de chaves.
Possível armadilha ❓/ ✔
A principal armadilha é fazer um teste superficial e não verificar todas as combinações. Os circuitos A, B, C e D funcionam em algumas situações, mas falham em outras. Apenas o circuito E tem a fiação correta que garante o funcionamento em 100% das vezes, que é a característica do interruptor paralelo.
Fechamento e expectativa
Concluímos que o circuito E é a única configuração funcional para um interruptor paralelo.
✅ Passo 5: Análise das Alternativas
Listagem das Alternativas
A) Circuito A
B) Circuito B
C) Circuito C
D) Circuito D
E) Circuito E
Justificativa Individual
- 🔴 A), B), C), D): Incorretos. Todos estes circuitos falham em alguma das combinações de posições das chaves. Eles criam situações onde mudar a posição de uma chave não altera o estado da lâmpada, o que viola a condição do enunciado. Por exemplo, em A, se as duas chaves estiverem para baixo, a lâmpada está apagada; se você mudar apenas a chave da direita para cima, ela continua apagada.
- 🟢 E) Circuito E: Correto. Esta é a montagem padrão de um interruptor paralelo (three-way). A lógica da fiação garante que sempre haverá um caminho fechado quando as chaves estão em posições “iguais” (ambas para cima ou ambas para baixo) e um caminho aberto quando estão em posições “diferentes” (uma para cima, outra para baixo), ou vice-versa, dependendo de como a lâmpada é ligada. A mudança de qualquer chave sempre alterna entre um estado “igual” e um “diferente”, invertendo o estado da lâmpada.
🏆 Passo 6: Conclusão e Justificativa Final
Resumo do Raciocínio 📌
O problema exigia a identificação de um circuito de interruptor paralelo funcional. A solução foi testar metodicamente cada circuito, verificando se a mudança de estado de qualquer uma das duas chaves sempre resultava na inversão do estado da lâmpada. Apenas o circuito E satisfez essa condição para todas as combinações possíveis.
Gabarito Reafirmado 📌
A alternativa correta é a E).
Resumo Final para Revisão 🔍
Para fixar, o segredo do interruptor paralelo está na conexão entre os interruptores: os dois terminais de saída do primeiro devem ser conectados diretamente aos dois terminais correspondentes do segundo. Isso cria dois caminhos alternativos para a corrente.
