A questão 72 do Enem 2013 (caderno azul, Dia 1) é de Ciências da Natureza (Física) e cobra a ligação de instrumentos de medida em instalações elétricas. O gabarito é a alternativa E. Abaixo você confere o enunciado, a resolução passo a passo e por que cada alternativa errada engana tantos candidatos.
Enunciado da questão 72 do Enem 2013
Um eletricista analisa o diagrama de uma instalação elétrica residencial para planejar medições de tensão e corrente em uma cozinha. Nesse ambiente existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura.
O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso, ele dispõe de um voltímetro (V) e dois amperímetros (A).

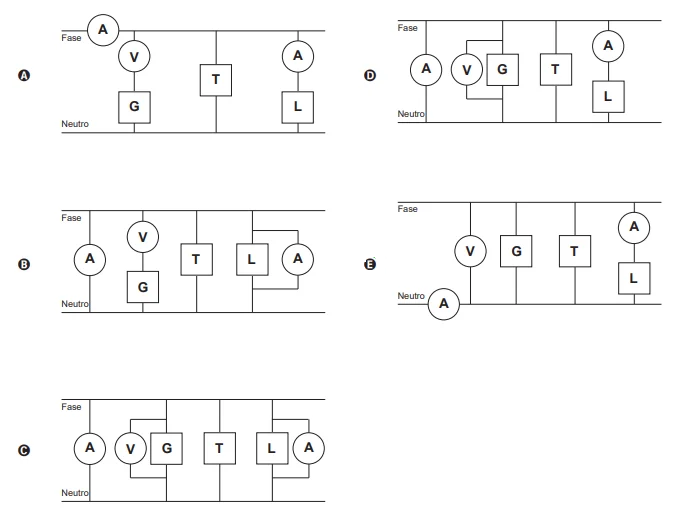

Para realizar essas medidas, o esquema da ligação desses instrumentos está representado em:

Resolução comentada da questão 72
Matérias necessárias para resolver a questão
Física (Eletrodinâmica — Instrumentos de Medida: voltímetro e amperímetro)
Tema e objetivo geral
Instalações elétricas residenciais — Medição de tensão e corrente elétrica
Nível da questão
Intermediário, pois exige interpretação de esquemas elétricos e conhecimento funcional de voltímetros e amperímetros.
Gabarito da questão 72: alternativa E
Alternativa E

Passo 1: análise do comando e definição do objetivo
- Comando Essencial
“Para realizar essas medidas, o esquema da ligação desses instrumentos está representado em:”
- O que está sendo pedido?
Identificar qual esquema está corretamente montado para:
- Medir a tensão na geladeira (G),
- Medir a corrente total do circuito,
- Medir a corrente na lâmpada (L).
- Objetivo Cristalino
Analisar os esquemas e identificar aquele que faz a medição correta de:
- Diferença de potencial (tensão):: usando voltímetro em paralelo,
- Corrente elétrica: usando amperímetro em série, no ponto específico.
- Dica Geral
- Voltímetro → paralelo
Amperímetro → série
- Voltímetro → paralelo
- Armadilha Comum
“Medi tensão e corrente é a mesma coisa?”
→ Não! Tensão mede a energia por carga entre dois pontos (ligação em paralelo), enquanto corrente mede o fluxo de carga passando por um ponto (ligação em série).
- Pergunta de Atenção
Você sabe onde o amperímetro deve ser ligado se queremos medir a corrente total de um circuito?
Passo 2: explicação de conceitos necessários
1. Voltímetro
- Mede a diferença de potencial (ddp) entre dois pontos.
- Deve ser ligado em paralelo ao elemento do circuito.
2. Amperímetro
- Mede a corrente elétrica que passa em um ponto do circuito.
- Deve ser ligado em série com o elemento onde queremos medir a corrente.
Passo 3: tradução e interpretação de texto
Vamos observar o que a questão exige:
- Um voltímetro medindo a tensão na geladeira (G) → deve estar em paralelo com G
- Um amperímetro medindo a corrente na lâmpada (L) → deve estar em série com L
- Um amperímetro medindo a corrente total → deve estar antes de qualquer derivação (logo após a fase)
Passo 4: desenvolvimento do raciocínio e análise de alternativas
Alternativa E:
- Voltímetro está entre fase e neutro da geladeira (G) → ✅ Correto!
- Um amperímetro está em série com a lâmpada (L) → ✅ Correto!
- Outro amperímetro está antes de todos os elementos, após a fase → ✅ Mede a corrente total
- É o esquema ideal.
- ❌ alternativas incorretas (resumo):
- A: não possui instrumentos ligados.
- B: amperímetro em paralelo (errado).
- C: amperímetro em paralelo com a lâmpada (errado).
- D: amperímetro antes da tomada (T), não mede a corrente total.
Passo 5: conclusão e justificativa final
- Alternativa correta: E É o único esquema em que:
- O voltímetro está ligado corretamente em paralelo à geladeira,
- Um amperímetro mede a corrente da lâmpada em série,
- E o outro mede a corrente total do circuito, ligado antes de todas as ramificações.
