A dinâmica hidrológica expressa no gráfico demonstra que o processo de urbanização promove a
A) redução do volume dos rios.
B) expansão do lençol freático.
C) diminuição do índice de chuvas.
D) retração do nível dos reservatórios.
E) ampliação do escoamento superficial.
✍ Resolução Em Texto
Matérias Necessárias para a Solução da Questão:
- Hidrografia (Ciclo da Água).
- Geografia Urbana (Impactos Ambientais da Urbanização).
- Pedologia básica (Permeabilidade do solo).
Tema/Objetivo Geral:
Entender como a modificação da superfície terrestre (impermeabilização) pelo homem altera o caminho que a água da chuva percorre até o rio.
Nível da Questão:
Médio.
Por que? Exige a habilidade instrumental de ler um hidrograma (gráfico de vazão x tempo) e correlacionar a curva íngreme com o conceito físico de impermeabilização do solo.
Gabarito:
Letra E.
A alternativa está correta pois descreve o fenômeno físico ilustrado pela linha contínua do gráfico: a água não penetra no solo (asfalto/cimento) e corre toda por cima (escoamento superficial), chegando muito rápido e com força ao rio.
🕵️♂️ Resolução Passo a Passo
1️⃣ PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)

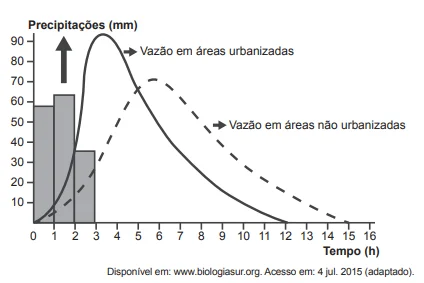

- Decodificação do Objetivo: A questão nos apresenta um gráfico comparando duas situações: choveu a mesma quantidade (barras cinzas), mas a água chegou ao rio de formas diferentes na cidade (linha contínua) e no campo (linha tracejada). A pergunta quer saber: O que a urbanização fez para mudar essa curva?
- Simplificação Radical (A Analogia Central):
- Imagine o Campo (Natureza) como uma Esponja. Você joga água, ela absorve, guarda um pouco e solta o resto devagarzinho.
- Imagine a Cidade (Urbana) como um Tobogã de Plástico. Você joga água, ela não é absorvida, escorrega na hora e cai toda de uma vez na piscina (rio) lá embaixo.
- A questão quer o nome técnico para “a água descendo pelo tobogã”.
- Nosso Plano de Ataque:
- Analisar a diferença visual entre as duas curvas (pico alto vs. pico baixo).
- Lembrar o que constitui o chão de uma cidade (asfalto, telhado, cimento).
- Conectar o chão duro ao movimento da água.
2️⃣ PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Para resolver isso, precisamos entender o destino da gota de chuva. Vamos usar uma Tabela de Destinos da Água.
| Cenário | O Chão é… | O que a água faz? (Processo Dominante) | Resultado no Rio (Gráfico) |
| Área Natural (Floresta/Campo) | Terra, raízes, folhas (Permeável). | Infiltração. A água entra na terra e viaja pelo subsolo (lençol freático). | A vazão sobe devagar e dura mais tempo. O rio não transborda fácil. (Linha Tracejada) |
| Área Urbanizada (Cidade) | Asfalto, Concreto, Telhados (Impermeável). | Escoamento Superficial. A água bate e corre por cima da rua direto para o bueiro/rio. | A vazão sobe muito rápido (pico alto) e desce rápido. Causa Enchentes. (Linha Sólida) |
Conceito Chave: A soma é sempre a mesma: Chuva = Infiltração + Escoamento. Se você mata a infiltração (asfalto), o escoamento tem que aumentar. É matemática simples da natureza.
3️⃣ PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Vamos ler o gráfico juntos, como detetives de dados:
- O Evento: As barras cinzas mostram a chuva caindo no tempo 0 a 3.
- A Resposta da Cidade (Linha Sólida): Observe como a linha dispara para cima quase imediatamente! O pico é altíssimo (perto de 90). Isso significa que toda aquela chuva virou “rio” em questão de minutos. Por quê? Porque o bueiro coleta a água do asfalto e joga no canal.
- A Resposta da Natureza (Linha Tracejada): A linha sobe preguiçosamente e tem um pico muito menor (perto de 70). Onde está o resto da água? Está embaixo da terra, recarregando o aquífero.
🚨 ARMADILHA CLÁSSICA! 🚨
Muitos alunos olham o pico alto e pensam: “Ah, tem mais água no rio, então o volume do rio aumentou no geral”. Cuidado! O gráfico mostra um evento de chuva. A cidade gera uma cheia relâmpago (muita água de uma vez), mas depois o rio seca mais rápido porque não tem água subterrânea alimentando-o nos dias de sol.
A Bússola (O Perfil do Culpado):
- Síntese do raciocínio: O gráfico mostra que a urbanização faz a água chegar mais rápido e em maior quantidade instantânea ao canal de drenagem. O nome desse movimento da água “por cima da terra” é escoamento superficial.
- Expectativa: Procuramos a alternativa que fale sobre o aumento da água correndo pela superfície ou a impermeabilização do solo.
4️⃣ PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
A) redução do volume dos rios.
- Análise: Esta é perigosa. O aluno pode pensar: “Se a cidade seca o lençol freático, o rio diminui”. A longo prazo, isso é verdade (rios urbanos tendem a secar na estiagem). Porém, o gráfico mostra explicitamente um pico maior de vazão durante a chuva. O gráfico mostra mais água passando naquele momento, não uma redução.
- Diagnóstico do Erro: Confusão Temporal. O aluno confunde o regime médio do rio (que pode diminuir) com a resposta imediata à chuva (que aumenta violentamente).
- Conclusão: 🟡 PARCIALMENTE CORRETA / DISTRATOR FORTE. (Dependendo da interpretação de “volume”, o aluno escorrega. Mas o foco é a dinâmica imediata da chuva).
B) expansão do lençol freático.
- Análise: O lençol freático é alimentado pela água que entra na terra (infiltração). Se a cidade é feita de concreto (impermeável), a água não entra. Logo, o lençol freático diminui, não expande.
- Diagnóstico do Erro: Contradição Física. Impermeabilização impede a recarga do aquífero.
- Conclusão: 🔴 Alternativa incorreta.
C) diminuição do índice de chuvas.
- Análise: A urbanização geralmente causa o efeito de “Ilhas de Calor”, que tende a aumentar as chuvas convectivas (tempestades de verão) sobre a cidade, e não diminuir. Além disso, o gráfico assume a mesma chuva para as duas curvas.
- Diagnóstico do Erro: Fato incorreto e extrapolação. O gráfico trata de vazão, não de clima.
- Conclusão: 🔴 Alternativa incorreta.
D) retração do nível dos reservatórios.
- Análise: Embora o assoreamento (terra indo para o rio) causado pela urbanização possa afetar reservatórios, o gráfico foca na dinâmica do fluxo da água (vazão). A curva alta indica água correndo, o que, tecnicamente, enche o reservatório mais rápido (e sujo), mas a alternativa não descreve o processo direto mostrado na curva.
- Diagnóstico do Erro: Fuga ao Tema. A questão foca no processo hidrológico imediato, não no armazenamento final.
- Conclusão: 🔴 Alternativa incorreta.
E) ampliação do escoamento superficial.
- Análise: Bingo. “Escoamento Superficial” é o termo técnico para a água que corre sobre o solo em vez de infiltrar. Como a cidade impermeabiliza o solo, a infiltração cai para quase zero e o escoamento superficial torna-se máximo, gerando aquele pico alto no gráfico (e as enchentes na TV).
- Diagnóstico do Erro: N/A.
- Conclusão: 🟢 Alternativa correta.
5️⃣ PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
Frase de Fechamento:
O gráfico demonstra a “lei da impermeabilização”: ao substituir terra por asfalto, a cidade impede a infiltração e transforma a chuva em uma enxurrada instantânea, processo chamado tecnicamente de ampliação do escoamento superficial.
Resumo-flash (A Imagem Mental):
🏙️ Cidade Capa de Chuva: A urbanização veste o solo com uma capa de chuva (asfalto). A água bate na capa e escorre para o chão (rio), molhando tudo ao redor instantaneamente.
🧠 Para ir Além (A Ponte para o Futuro):
Conecte isso com Planejamento Urbano Moderno!
Para resolver o problema do gráfico (letra E), hoje falamos em “Cidades Esponja” (conceito chinês) ou Jardins de Chuva. A ideia é trocar o asfalto por pisos drenantes e criar parques alagáveis para tentar fazer a “Linha Sólida” do gráfico voltar a se comportar como a “Linha Tracejada”, reduzindo enchentes.
