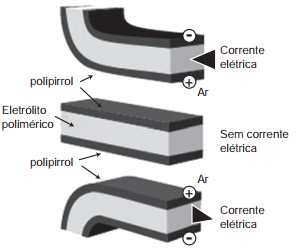

Músculos artificiais são dispositivos feitos com plásticos inteligentes que respondem a uma corrente elétrica com um movimento mecânico. A oxidação e redução de um polímero condutor criam cargas positivas e/ou negativas no material, que são compensadas com a inserção ou expulsão de cátions ou ânions. Por exemplo, na figura os filmes escuros são de polipirrol e o filme branco é de um eletrólito polimérico contendo um sal inorgânico. Quando o polipirrol sofre oxidação, há a inserção de ânions para compensar a carga positiva no polímero e o filme se expande. Na outra face do dispositivo o filme de polipirrol sofre redução, expulsando ânions, e o filme se contrai. Pela montagem, em sanduíche, o sistema todo se movimenta de forma harmônica, conforme mostrado na figura.
DE PAOLI, M. A. Cadernos Temáticos de Química Nova na Escola, São Paulo, maio 2001 (adaptado).
A camada central de eletrólito polimérico é importante porque:
A) absorve a irradiação de partículas carregadas, emitidas pelo aquecimento elétrico dos filmes de polipirrol.
B) permite a difusão dos íons promovida pela aplicação de diferença de potencial, fechando o circuito elétrico.
C) mantém um gradiente térmico no material para promover a dilatação/contração térmica de cada filme de polipirrol.
D) permite a condução de elétrons livres, promovida pela aplicação de diferença de potencial, gerando corrente elétrica.
E) promove a polarização das moléculas poliméricas, o que resulta no movimento gerado pela aplicação de diferença de potencial.
Resolução em Texto
📚 Matérias Necessárias para a Solução da Questão:
Físico-Química, Eletroquímica e Propriedades de Materiais Poliméricos
📝 Tema/Objetivo Geral:
Compreender o papel do eletrólito em sistemas eletroquímicos aplicados a materiais inteligentes
📊 Nível da Questão:
Médio, pois exige raciocínio interdisciplinar entre química e funcionamento tecnológico de materiais
🎯 Gabarito:
B
Passo 1: Análise do Comando e Definição do Objetivo
📌 O comando pede para explicar por que a camada de eletrólito polimérico é importante no funcionamento do músculo artificial representado.
🎯 O que está sendo pedido? A função da camada central de eletrólito polimérico no processo de contração e expansão causado pela corrente elétrica.
🎯 Objetivo cristalino: Compreender como essa camada permite o funcionamento eletroquímico do sistema, principalmente no que diz respeito ao movimento iônico.
👁️ Você sabe diferenciar o transporte de elétrons do transporte de íons? Isso é fundamental para não errar essa questão.
Passo 2: Explicação de Conceitos Necessários
🔋 O polipirrol é um polímero condutor que pode ser oxidado ou reduzido.
🔄 Oxidação: o polipirrol perde elétrons e fica com carga positiva → precisa receber ânions para neutralizar essa carga.
🔌 Redução: o polipirrol ganha elétrons, ficando neutro → expulsa ânions que estavam associados à carga anterior.
🧪 O eletrólito polimérico (camada branca) contém íons dissolvidos e é responsável por permitir a mobilidade desses íons entre as camadas de polipirrol.
❓ Muitos alunos confundem: “Essa camada não conduz elétrons?” — Não! A função do eletrólito aqui é permitir o transporte de íons, não de elétrons.
Passo 3: Tradução e Interpretação do Texto
📖 O texto mostra que, ao aplicar uma corrente elétrica, ocorre oxidação em um lado (entrada de ânions → expansão) e redução no outro (saída de ânions → contração).
🔁 Esse processo gera um movimento físico no material, e só é possível porque os ânions migram pela camada central, ou seja, pelo eletrólito.
🧩 Essa movimentação de íons é o que fecha o circuito eletroquímico, permitindo que a reação prossiga de forma cíclica e o dispositivo funcione como um “músculo”.
Passo 4: Desenvolvimento do Raciocínio
⚙️ Quando aplicamos uma diferença de potencial, há reações redox nas camadas de polipirrol.
📌 A oxidação gera cargas positivas, que são compensadas com a entrada de ânions do eletrólito → o material se expande.
📌 A redução remove essas cargas → os ânions são expulsos e o material se contrai.
🔁 Para isso funcionar continuamente, os íons precisam se mover pelo eletrólito, indo de uma camada para outra.
📈 Esse transporte iônico ocorre por difusão, impulsionada pela diferença de potencial — e é exatamente isso que a camada central permite.
Passo 5: Análise das Alternativas e Resolução
A) ❌ Fala em irradiação de partículas e aquecimento, o que não acontece no sistema descrito.
B) ✅ Correta. O eletrólito permite a difusão de íons motivada pela diferença de potencial, o que fecha o circuito eletroquímico.
C) ❌ Menciona gradiente térmico, mas o enunciado não trata de dilatação térmica e sim de reações químicas.
D) ❌ A condução de elétrons livres não é função do eletrólito polimérico. Isso ocorre em metais, não em soluções iônicas.
E) ❌ Polarização molecular não é o mecanismo envolvido aqui — o movimento é causado pela entrada e saída de íons, não por polarização.
Passo 6: Conclusão e Justificativa Final
📌 O eletrólito polimérico permite que íons migrem entre as camadas de polipirrol, equilibrando as cargas geradas pelas reações de oxidação e redução. Essa mobilidade iônica é essencial para que o material se contraia e se expanda, simulando o funcionamento de um músculo artificial.
✅ Por isso, a alternativa correta é a B, pois expressa com exatidão essa função do eletrólito no fechamento do circuito iônico.
🔍 Resumo Final: A camada de eletrólito polimérico tem o papel de permitir a difusão dos íons entre as camadas de polipirrol, sendo fundamental para o equilíbrio das cargas geradas nas reações redox e para o movimento mecânico resultante. Sem ela, o dispositivo não funcionaria.
