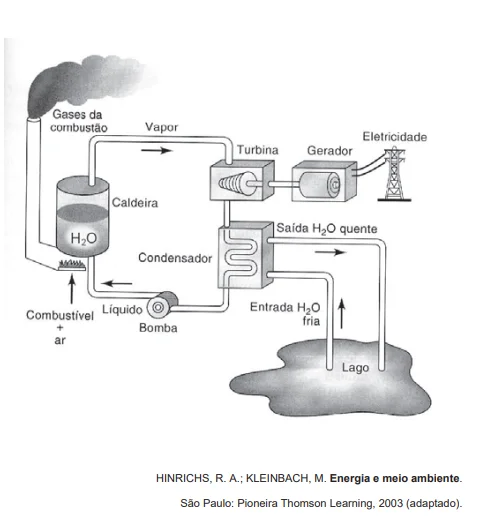

O esquema mostra um diagrama de bloco de uma estação geradora de eletricidade abastecida por combustível fóssil.
Se fosse necessário melhorar o rendimento dessa usina, que forneceria eletricidade para abastecer uma cidade, qual das seguintes ações poderia resultar em alguma economia de energia, sem afetar a capacidade de geração da usina?
A) Reduzir a quantidade de combustível fornecido à usina para ser queimado.
B) Reduzir o volume de água do lago que circula no condensador de vapor.
C) Reduzir o tamanho da bomba usada para devolver a água líquida à caldeira.
D) Melhorar a capacidade dos dutos com vapor conduzirem calor para o ambiente.
E) Usar o calor liberado com os gases pela chaminé para mover um outro gerador.
Matérias Necessárias para a Solução da Questão
Física (Termodinâmica, Transferência de Calor, Máquinas Térmicas, Geração de Energia Elétrica), Química (Combustão), Engenharia (Eficiência Energética), Interpretação de Diagramas.
Tema/Objetivo Geral:
Compreensão do funcionamento de uma usina termelétrica a combustível fóssil e identificação de estratégias para melhorar seu rendimento (eficiência) através do reaproveitamento de energia que seria normalmente perdida.
Nível da Questão
Médio. Esta questão é de nível médio porque exige a interpretação de um diagrama de processo industrial (usina termelétrica), a compreensão do conceito de “rendimento” (eficiência) e a capacidade de identificar uma ação que, sem afetar a produção principal, recupera energia que seria desperdiçada.
Gabarito
A alternativa correta é a E. Ela está correta porque o diagrama mostra que os “Gases da combustão” (quentes) saem pela chaminé como um resíduo. Reaproveitar o calor desses gases para mover um outro gerador (geração combinada de energia ou cogeração) significa transformar energia que seria perdida em energia útil, aumentando o rendimento geral da usina sem reduzir sua capacidade principal.
Resolução Passo a Passo
🔎 Passo 1: Análise do Comando e Definição do Objetivo
Transcrição Essencial
“Se fosse necessário melhorar o rendimento dessa usina, que forneceria eletricidade para abastecer uma cidade, qual das seguintes ações poderia resultar em alguma economia de energia, sem afetar a capacidade de geração da usina?”
O que está sendo pedido?
O comando nos pede para identificar uma ação que melhore o rendimento (eficiência) da usina (gerando economia de energia), mas que não afete sua capacidade de geração principal.
Objetivo Cristalino
Nosso objetivo é analisar o diagrama da usina, identificar onde ocorrem as perdas de energia e, então, escolher uma proposta que reaproveite parte dessa energia perdida, aumentando a eficiência total sem diminuir a quantidade de eletricidade produzida para a cidade.
Pergunta de Atenção
Você se lembra que, em qualquer processo que transforma energia, sempre há alguma perda (geralmente em forma de calor)? Qual parte do diagrama mostra uma grande perda que poderia ser reaproveitada?
📚 Passo 2: Explicação de Conceitos e Conteúdos Necessários
Vamos revisar os conceitos e o funcionamento da usina:
| Conceito / Elemento do Diagrama | Explicação Simples e Fácil | Como se relaciona com o Rendimento |
| Usina Geradora de Eletricidade (a combustível fóssil) | Uma instalação que queima combustível (carvão, gás, petróleo) para aquecer água, gerar vapor, que move turbinas que, por sua vez, acionam geradores para produzir eletricidade. | Quanto mais eletricidade é produzida por uma quantidade de combustível, maior o rendimento. |
| Rendimento (Eficiência) | É a relação entre a energia útil obtida (eletricidade) e a energia total gasta (do combustível). Um rendimento maior significa que se aproveita melhor a energia do combustível. | Se 100% de combustível gera 30% de eletricidade, o rendimento é de 30%. Melhorar o rendimento é fazer 100% gerar mais de 30%. |
| Combustível Líquido / Ar | O combustível é queimado (combustão) na caldeira para liberar calor. | É a fonte inicial de energia. |
| Caldeira (H₂O) | Onde a água é aquecida e transformada em vapor de alta pressão e temperatura. | O calor do combustível é usado aqui. |
| Vapor | O vapor de água quente e pressurizado é que impulsiona a turbina. | Transporta a energia da caldeira para a turbina. |
| Turbina | Gira com a força do vapor, convertendo energia térmica em energia mecânica. | Movimento que faz o gerador funcionar. |
| Gerador | Converte a energia mecânica da turbina em energia elétrica. | Produz a eletricidade que vai para a cidade. |
| Condensador | Onde o vapor que saiu da turbina é resfriado e volta ao estado líquido (água) para ser bombeado de volta à caldeira, fechando o ciclo. Usa água de resfriamento (do lago). | Resfria o vapor para virar água novamente. Libera calor para o ambiente (para o lago). |
| Bomba | Devolve a água líquida do condensador para a caldeira. | Mantém o ciclo da água. |
| Gases da Combustão (Vapor da Chaminé) | São os gases resultantes da queima do combustível, que são quentes e são liberados para a atmosfera pela chaminé. | Representa uma PERDA DE CALOR significativa da usina. |
| “Economia de energia, sem afetar a capacidade de geração” | A solução deve aumentar a eficiência (menos combustível para a mesma eletricidade) ou reaproveitar energia perdida, sem diminuir a eletricidade que a usina já produz. | Não podemos reduzir a produção de eletricidade, só otimizar o uso do combustível. |
📝 Passo 3: Tradução e Interpretação do Problema
Contextualização Simplificada
Temos o desenho de uma usina que queima combustível para fazer eletricidade. Ela queima combustível, esquenta água, faz vapor, o vapor gira uma turbina, a turbina faz um gerador produzir eletricidade. Depois, o vapor é resfriado e volta para a caldeira. Mas sempre tem perdas! O desenho mostra que saem “Gases da combustão” quentes pela chaminé e água quente vai para o lago. A pergunta é: se a gente quiser que essa usina aproveite melhor o combustível (melhore o rendimento) e gere eletricidade de forma mais econômica, qual dessas ações seria boa, mas sem diminuir a eletricidade que ela já produz?
Estratégia Geral
Vamos olhar para o diagrama e identificar os pontos onde a energia é perdida (onde sai calor que não vira eletricidade). A melhor forma de aumentar o rendimento, sem afetar a geração, é reaproveitar essa energia que seria desperdiçada.
🧮 Passo 4: Desenvolvimento do Raciocínio
Vamos analisar as perdas de energia no diagrama e cada proposta:
- Identificação de Perdas no Diagrama:
- Perda 1: Calor liberado pelos “Gases da combustão” que saem pela chaminé. Esses gases estão quentes e carregam uma energia considerável que não foi convertida em eletricidade.
- Perda 2: Calor transferido para a “Saída H₂O quente” que volta para o lago do condensador. Esse calor é “jogado fora” para resfriar o vapor.
- Verificação Intermediária
A alternativa E é a única que aborda a recuperação de energia perdida no processo, o que é a essência de como se melhora o rendimento sem reduzir a produção principal.
- Possível armadilha
A armadilha reside em não identificar corretamente as perdas de energia no diagrama ou em confundir as ações que aumentam o rendimento com as que apenas reduzem o consumo. A opção E descreve uma estratégia conhecida como cogeração, que é um método direto de aumentar a eficiência pelo reaproveitamento de calor residual.
- Fechamento e expectativa
O raciocínio nos leva a crer que a melhoria no rendimento, sem afetar a capacidade de geração, está em reaproveitar o calor que seria desperdiçado. Esperamos que a alternativa correta proponha essa solução.
✅ Passo 5: Análise das Alternativas
- (🔴) Alternativa A: Incorreta. Reduzir combustível afeta diretamente a geração.
- (🔴) Alternativa B: Incorreta. Reduzir água no condensador compromete o resfriamento e, consequentemente, o ciclo e a geração.
- (🔴) Alternativa C: Incorreta. Reduzir o tamanho da bomba pode prejudicar o fluxo de água e o ciclo da usina.
- (🔴) Alternativa D: Incorreta. Melhorar a condução de calor para o ambiente aumenta a perda, diminuindo o rendimento.
- (🟢) Alternativa E: Correta. Reaproveitar o calor dos gases da chaminé para gerar mais energia (por exemplo, movendo outro gerador) é uma forma direta de aumentar o rendimento total da usina, utilizando energia que seria desperdiçada, sem impactar a capacidade do gerador principal.
🏆 Passo 6: Conclusão e Justificativa Final
Resumo do Raciocínio
Para melhorar o rendimento de uma usina termelétrica sem reduzir sua capacidade de geração, a estratégia mais eficaz é identificar e reaproveitar a energia que seria normalmente perdida. O diagrama mostra uma perda significativa de calor pelos gases da combustão na chaminé. Utilizar esse calor residual para mover um outro gerador é uma aplicação da cogeração, que transforma energia desperdiçada em eletricidade adicional, aumentando a eficiência geral da usina.
Gabarito Reafirmado
A alternativa correta é a E, pois a ação que poderia resultar em alguma economia de energia, sem afetar a capacidade de geração da usina, é Usar o calor liberado com os gases pela chaminé para mover um outro gerador.
Resumo Final para Revisão 🔍
Lembre-se: em usinas térmicas, o calor que “escapa” pela chaminé é energia desperdiçada! Aumentar o rendimento geralmente significa “reciclar” esse calor para produzir mais energia, sem gastar mais combustível!
