Na tirinha, Calvin se divertia em um balanço antes de soltar-se dele e cair ao chão. Em sua fala, ele demonstra ter imaginado que permaneceria em movimento circular. Porém, a força gravitacional, que permanece atuando no garoto, modifica a direção de sua velocidade, fazendo com que ele chegue ao chão da maneira ilustrada no último quadrinho.
WATTERSON, B. Disponível em: https://tiras-do-calvin.tumblr.com. Acesso em: 19 nov. 2021 (adaptado).
Qual vetor representa a força resultante exercida pelo chão sobre Calvin no exato momento em que ele toca o chão?
A)
B)
C)
D)
E)
✍ Resolução Em Texto
- Matérias Necessárias para a Solução da Questão:
- Física (Dinâmica: Leis de Newton, Força Resultante, Força Normal, Força de Atrito)
- Análise Vetorial
- Interpretação de Imagem (Tirinha)
- Tema/Objetivo Geral: Analisar as forças que atuam sobre um corpo no momento do impacto com o solo para determinar o vetor da força resultante exercida pelo solo.
- Nível da Questão: Difícil.
- A questão é um desafio de interpretação visual e dinâmica. O candidato precisa inferir a direção do movimento horizontal de Calvin a partir da sequência dos quadrinhos e, a partir daí, aplicar corretamente os princípios da Força Normal e da Força de Atrito para encontrar a resultante.
- Gabarito: A
- A alternativa está correta. Analisando a tirinha, Calvin se solta do balanço no ponto mais alto de sua oscilação para trás. Portanto, no momento em que atinge o chão, sua velocidade tem uma componente vertical (para baixo) e uma componente horizontal para a esquerda. O chão exerce duas forças sobre ele: 1) a Força Normal, na vertical para cima; e 2) a Força de Atrito, que se opõe ao deslizamento, na horizontal para a direita. A soma vetorial dessas duas forças (uma para cima, outra para a direita) resulta em um vetor diagonal que aponta para cima e para a direita.
PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
Decodificação do Objetivo: Em bom português, a missão é: “Quando o Calvin bate no chão, o chão o empurra de volta. Precisamos descobrir a direção exata desse ‘empurrão’ total. Para isso, primeiro temos que saber para que lado o Calvin estava se movendo no momento do impacto.”
Simplificação Radical (A Analogia Central): Imagine que você joga uma bola de borracha com efeito contra uma parede. A bola está se movendo na diagonal, para frente e para a esquerda. Ao bater na parede, o que a parede faz? Primeiro, ela a empurra para trás, para que a bola não a atravesse (Força Normal). Segundo, a superfície da parede causa um atrito que “raspa” na bola, freando seu movimento para a esquerda. Essa força de atrito, então, aponta para a direita. O “empurrão” total da parede sobre a bola é a combinação dessas duas forças: para trás E para a direita. A situação de Calvin é a mesma, mas a “parede” é o chão.
Plano de Ataque (O Roteiro da Investigação):
- Analisar o Movimento de Calvin: Qual é a direção e o sentido da velocidade de Calvin no exato instante antes de tocar o chão? Vamos analisar a tirinha com cuidado.
- Identificar as Forças do Chão: Quais são as duas forças que o chão exerce sobre Calvin para pará-lo?
- Realizar a Soma Vetorial: Vamos desenhar essas duas forças e encontrar a resultante.
- Realizar a Autópsia: Vamos comparar o nosso vetor resultante com os suspeitos das alternativas.
PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Para este caso, a melhor ferramenta é uma Análise Vetorial das Forças de Contato, baseada na correta interpretação do movimento.
A PERÍCIA DO IMPACTO
- 1. A VELOCIDADE DE CHEGADA:
- Análise da Tirinha: No primeiro quadrinho, Calvin está no ponto mais alto de uma oscilação para trás (à esquerda da imagem). Ele se solta nesse momento.
- Consequência: Sua velocidade inicial tem uma componente horizontal para a esquerda. A gravidade o puxa para baixo.
- Veredito do Movimento: No momento do impacto, sua velocidade (V) tem uma componente horizontal para a ESQUERDA (Vx) e uma vertical para BAIXO (Vy). O vetor velocidade aponta para baixo e para a esquerda.
- 2. AS FORÇAS DE REAÇÃO DO CHÃO:
- Força Normal (N): O chão precisa anular o impacto vertical. A Força Normal é perpendicular à superfície. Portanto, ela aponta na vertical, para CIMA.
- Força de Atrito (Fat): Calvin está tentando “deslizar” para a esquerda sobre o chão. A Força de Atrito sempre se opõe à tendência de movimento. Portanto, ela aponta na horizontal, para a DIREITA.
- 3. A FORÇA RESULTANTE DO CHÃO (F_chão):
- A força total do chão é a soma vetorial: F_chão = N (para cima) + Fat (para a direita).
- A soma de um vetor vertical para cima com um vetor horizontal para a direita resulta em um vetor resultante na diagonal, que aponta para CIMA e para a DIREITA.

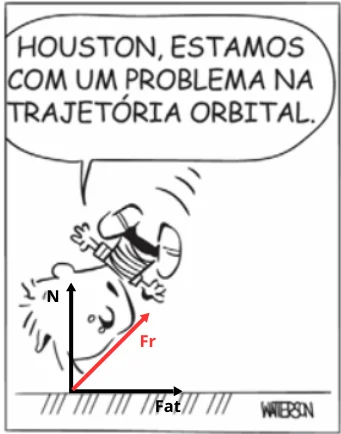

Visualmente, podemos fazer a análise vetorial no momento do impacto dessa forma:
Conclusão Forense: A perícia vetorial, baseada na interpretação correta do movimento da tirinha, mostra que a força total que o chão exerce sobre Calvin aponta para cima e para a direita.
PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Nossa análise vetorial já identificou o vetor correto. A chave foi a interpretação do movimento inicial de Calvin.
- A Força Normal combate o movimento “de afundar” (para baixo).
- A Força de Atrito combate o movimento “de deslizar” (para a esquerda).
- O chão, ao pará-lo, exerce uma força para cima (Normal) e para a direita (Atrito).
O empurrão total do chão é uma combinação dessas duas forças.
🚨 ARMADILHA CLÁSSICA! 🚨
CUIDADO! A principal armadilha nesta questão é a interpretação apressada da tirinha. Muitos leitores, por lerem da esquerda para a direita, podem assumir que o movimento de Calvin também é para a direita. O erro é não observar que o balanço está em seu ponto máximo de oscilação para trás no primeiro quadrinho, determinando que todo o movimento subsequente de queda terá uma componente horizontal para a esquerda.
A Bússola (O Perfil do Culpado):
- Síntese do raciocínio: A investigação mostra que o movimento de Calvin é para baixo e para a esquerda. A força de reação do chão é, portanto, a soma da Força Normal (para cima) com a Força de Atrito (para a direita).
- Expectativa: A alternativa correta deve mostrar um vetor que aponta para cima e para a direita.
PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
Vamos agora interrogar os vetores suspeitos com a descrição correta de cada um.
- A) Vetor diagonal para cima e para a direita.
- Análise de Correspondência: Esta alternativa é o retrato falado da nossa Bússola. Corresponde perfeitamente à soma vetorial da Força Normal (para cima) e da Força de Atrito (para a direita).
- Conclusão: 🟢 Alternativa correta.
- B) Vetor horizontal para a esquerda.
- O “Diagnóstico do Erro”: Representa a direção do movimento horizontal de Calvin, mas não uma força de reação do chão. Pelo contrário, o atrito se oporia a este vetor.
- Conclusão: 🔴 Alternativa incorreta.
- C) Vetor diagonal para cima e para a esquerda.
- O “Diagnóstico do Erro”: Esta seria a resposta correta se o movimento horizontal de Calvin fosse para a direita. Como o movimento é para a esquerda, a força de atrito deve ser para a direita.
- Conclusão: 🔴 Alternativa incorreta.
- D) Vetor vertical para cima.
- O “Diagnóstico do Erro”: Representa apenas a Força Normal, ignorando a Força de Atrito que age para frear o movimento horizontal.
- Conclusão: 🔴 Alternativa incorreta.
- E) Vetor horizontal para a direita.
- O “Diagnóstico do Erro”: Representa apenas a Força de Atrito, ignorando a Força Normal, que é a principal componente vertical do impacto.
- Conclusão: 🔴 Alternativa incorreta.
PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
Frase de Fechamento: Confirmamos que a alternativa A é a correta. Este caso é uma aula de dinâmica de impacto, mostrando que a reação de uma superfície a uma colisão é complexa e bidimensional, envolvendo tanto a sustentação (Normal) quanto a frenagem (Atrito), e que a direção do atrito depende crucialmente da direção do movimento.
Resumo-flash (A Imagem Mental): Se você escorrega para a esquerda, o chão te empurra para a direita para te parar.
Para ir Além (A Ponte para o Futuro): O mesmo princípio de decompor a força de contato em componentes Normal e de Atrito é fundamental na Engenharia Automotiva, no projeto de pneus e sistemas de freio ABS. Quando um carro freia ou faz uma curva, a força resultante que o chão exerce sobre o pneu é uma combinação da Força Normal (que sustenta o peso do carro) e da Força de Atrito (que gera a frenagem ou a força centrípeta para a curva). O sistema ABS, por exemplo, controla a frenagem para garantir que a força de atrito seja a máxima possível sem que o pneu trave. A física que explica a queda de Calvin é a mesma que garante a segurança do seu carro.
