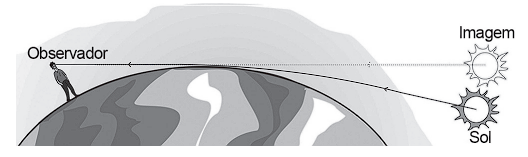

No Hemisfério Sul, o solstício de verão (momento em que os raios solares incidem verticalmente sobre quem se encontra sobre o Trópico de Capricórnio) ocorre no dia 21 ou 23 de dezembro. Nessa data, o dia tem o maior período de presença de luz solar. A figura mostra a trajetória da luz solar nas proximidades do planeta Terra quando ocorre o fenômeno ótico que possibilita que o Sol seja visto por mais tempo pelo observador.
Qual o fenômeno ótico mostrado na figura?
A) A refração da luz solar ao atravessar camadas de ar com diferentes densidades.
B) A polarização da luz solar ao incidir sobre a superfície dos oceanos.
C) A reflexão da luz solar nas camadas mais altas da ionosfera.
D) A difração da luz solar ao contornar a superfície da Terra.
E) O espalhamento da luz solar ao atravessar a atmosfera.
✍ Resolução Em Texto
Matérias Necessárias para a Solução da Questão
- Óptica Geométrica
- Fenômenos Ópticos (Refração, Reflexão, Difração, etc.)
- Propagação da Luz e Propriedades da Atmosfera Terrestre
Tema/Objetivo Geral: Identificar o fenômeno óptico responsável pela mudança na trajetória da luz solar ao atravessar a atmosfera, o que resulta na percepção de que o Sol está em uma posição aparente diferente de sua posição real.
Nível da Questão
- Médio. A questão aborda um fenômeno óptico fundamental. O que a torna de nível médio é a necessidade de interpretar corretamente a imagem e diferenciar a refração de outros fenômenos com nomes parecidos, como reflexão e difração, que funcionam como distratores. A difração, em particular, é uma armadilha conceitual comum.
Gabarito
- A) A refração da luz solar ao atravessar camadas de ar com diferentes densidades. A atmosfera não é homogênea; a luz se curva ao passar por suas camadas de densidade variável, criando uma imagem do Sol acima de sua posição real.
1️⃣ PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
Decodificação do Objetivo: Em bom português, a imagem mostra que vemos o Sol em uma posição (Imagem) enquanto ele, na verdade, está em outra (Sol). A luz que sai do Sol faz uma curva ao chegar em nossos olhos. A missão é: Qual é o nome do fenômeno físico que faz a luz se curvar dessa maneira?
Simplificação Radical (A Analogia Central): Pense na atmosfera da Terra como um grande copo de água invisível. Agora, lembre-se do que acontece quando você coloca um canudo ou um lápis dentro de um copo com água: ele parece quebrar ou entortar na superfície. A luz que vem do canudo muda de direção ao passar da água (meio mais denso) para o ar (meio menos denso). O verdadeiro desafio aqui é entender que o raio de luz do Sol está fazendo exatamente a mesma coisa que a luz do canudo: ele está “entortando” ao passar de um meio (o vácuo do espaço, menos denso) para outro (a atmosfera da Terra, mais densa). A imagem mostra um “canudo solar” quebrado.
Plano de Ataque (O Roteiro da Investigação):
- Criar um Dossiê de Fenômenos Ópticos: No Passo 2, vamos catalogar todos os “suspeitos” listados nas alternativas, entendendo o modus operandi de cada um.
- Analisar a Evidência Principal: No Passo 3, vamos focar na imagem e no texto para descrever exatamente o que está acontecendo com o raio de luz.
- Confrontar Evidência e Suspeitos: Cruzaremos nossa análise com o dossiê para encontrar a correspondência perfeita e identificar o fenômeno culpado.
2️⃣ PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Para sermos detetives da luz, precisamos de um manual de identificação para os diferentes comportamentos que ela pode apresentar.
🕵️♂️ DOSSIÊ DOS FENÔMENOS ÓPTICOS 🕵️♀️
| Fenômeno | O que é? (Definição Didática) | Onde Vemos Isso no Dia a Dia? |
| Refração | Acontece quando a luz muda de meio de propagação (ex: do ar para a água) e, por causa disso, sua velocidade e direção são alteradas. É o fenômeno do “desvio” ou “quebra” da luz. | O canudo que parece quebrado no copo d’água; o fundo de uma piscina que parece mais raso do que realmente é. |
| Reflexão | Acontece quando a luz bate em uma superfície e volta (é rebatida) para o mesmo meio de onde veio, como uma bola quicando em uma parede. | Nossa imagem em um espelho; o reflexo do Sol na superfície de um lago. |
| Difração | É a capacidade que uma onda tem de desviar ou contornar obstáculos ou passar por fendas. É a prova de que a luz se comporta como uma onda. | O som “dobrando a esquina” (ondas sonoras difratam facilmente); as cores que vemos na borda da sombra de um objeto muito próximo a uma fonte de luz. |
| Polarização | É o processo de filtrar as ondas de luz, permitindo que apenas aquelas que vibram em uma determinada direção passem. | Óculos de sol polarizados, que cortam o reflexo horizontal da luz no asfalto ou na água, reduzindo o ofuscamento. |
| Espalhamento | Ocorre quando a luz atinge partículas muito pequenas (como as moléculas do ar) e é espalhada em todas as direções. A cor que mais se espalha depende do tamanho da partícula. | O céu é azul porque as moléculas de ar espalham mais a luz azul do Sol. O pôr do sol é avermelhado porque a luz atravessa mais atmosfera e só as cores de maior comprimento de onda (vermelho) chegam aos nossos olhos. |
3️⃣ PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Vamos reconstruir a jornada do raio de luz desde o Sol até o observador, em câmera lenta, para não perder nenhum detalhe.
- 1. A Cena do Crime: O Meio de Propagação
- Primeiro, o princípio básico: em um meio homogêneo e uniforme, como o vácuo do espaço, a luz viaja em uma linha perfeitamente reta.
- A “cena do crime” aqui é a atmosfera da Terra. E a pista crucial é que ela NÃO É um meio homogêneo. Pense nela como um bolo de camadas: perto da superfície, o ar é mais comprimido pela gravidade, sendo muito denso (como um melado); nas altitudes mais elevadas, o ar é rarefeito, muito pouco denso (como uma névoa fina). Existe um gradiente contínuo de densidade.
- 2. O Início da Ação: A Luz Entra na Atmosfera
- O raio de luz, vindo do Sol em linha reta, atinge as camadas mais altas e rarefeitas da atmosfera. Ao passar do vácuo para o ar (mesmo que rarefeito), ele muda de meio.
- A Regra Fundamental da Refração: Quando a luz entra em um meio mais denso, sua velocidade diminui, e sua trajetória é desviada, aproximando-se da linha normal (uma linha imaginária perpendicular à superfície).
- O raio de luz começa a sofrer sua primeira, minúscula, refração. Ele se desvia um pouquinho para baixo.
- 3. A Trajetória Curva: Uma Sucessão de Refrações
- À medida que o raio de luz continua sua jornada em direção à superfície, ele atravessa camadas de ar cada vez mais e mais densas.
- Em cada nova “camada”, por mais fina que seja, ele encontra um meio ligeiramente mais denso que o anterior. E em cada uma dessas passagens, ele sofre uma nova e pequena refração, sendo desviado mais um pouco para baixo.
- O resultado dessa sucessão ininterrupta de pequenos desvios não é uma única “quebra”, como no copo d’água, mas uma curva suave e contínua. A imagem da questão representa perfeitamente essa trajetória curva.
- 4. O Álibi do Cérebro: A Criação da Imagem Aparente
- O raio de luz curvo finalmente chega aos olhos do observador.
- Aqui entra um cúmplice inesperado: nosso cérebro. Por toda a nossa experiência de vida, nosso cérebro está “programado” para interpretar que a luz sempre viaja em linha reta. Ele não sabe como processar uma trajetória curva.
- Então, o que ele faz? Ele pega a direção final em que o raio de luz chegou ao olho e o projeta para trás em uma linha reta (a linha pontilhada na figura). O ponto onde essa linha reta imaginária cruza o céu é onde o cérebro “cria” a Imagem do Sol.
- É por isso que a imagem aparente do Sol está sempre um pouco acima de sua posição real no horizonte. O fenômeno é tão significativo que nos permite ver o Sol por cerca de 2 a 3 minutos antes de ele realmente nascer e por 2 a 3 minutos depois de ele já ter se posto.
- 🚨 ARMADILHA CLÁSSICA! 🚨
CUIDADO! A armadilha mais sedutora aqui é confundir Refração com Difração.- A “Narrativa do Erro”: O aluno vê que a luz está se “curvando” ou “desviando” e pensa em difração, pois a definição de difração envolve o desvio de ondas.
- A Falha na Lógica: A distinção é crucial. A Difração é o desvio de uma onda ao CONTORNAR um obstáculo ou passar por uma fenda (ex: luz passando pela fresta de uma porta). A Refração é o desvio de uma onda ao ATRAVESSAR a fronteira entre dois meios diferentes (ex: luz passando do ar para a água). Na imagem, a luz solar não está “contornando” o planeta Terra; ela está “atravessando” as camadas da atmosfera. Portanto, o fenômeno é refração.
- A Bússola (O Perfil do Culpado):
- Síntese do raciocínio: A imagem mostra um desvio contínuo na trajetória da luz, formando uma curva. Esse desvio é causado pela passagem da luz através de um meio com densidade variável (a atmosfera). A mudança de direção da luz ao mudar de meio é a definição exata de refração.
- Expectativa: A alternativa correta deve descrever a refração da luz causada pelas diferentes densidades do ar.
4️⃣ PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
- A) A refração da luz solar ao atravessar camadas de ar com diferentes densidades.
- Análise de Correspondência: Perfeita. Descreve com precisão cirúrgica o fenômeno ilustrado na imagem e explicado em nossa investigação.
- Conclusão: ✔️ Alternativa correta.
- B) A polarização da luz solar ao incidir sobre a superfície dos oceanos.
- Diagnóstico do Erro: “Fuga ao Tema.” A polarização é um fenômeno real, mas ocorre principalmente em reflexões (como o brilho na água) e não explica a trajetória curva da luz vinda do espaço.
- Conclusão: ❌ Alternativa incorreta.
- C) A reflexão da luz solar nas camadas mais altas da ionosfera.
- Diagnóstico do Erro: “Contradição Direta.” A reflexão faria a luz “bater e voltar”, o que impediria que ela chegasse ao observador. A ionosfera reflete ondas de rádio, não a luz visível desta maneira.
- Conclusão: ❌ Alternativa incorreta.
- D) A difração da luz solar ao contornar a superfície da Terra.
- Diagnóstico do Erro: “Confundir Conceitos (Refração vs. Difração).” O candidato associa a curvatura da luz ao conceito errado. A luz está atravessando a atmosfera, não a contornando.
-
Conclusão: ⚠️ ALVO DA ARMADILHA CLÁSSICA: Esta alternativa corresponde exatamente à conclusão da armadilha discutida no Passo 3.
- E) O espalhamento da luz solar ao atravessar a atmosfera.
- Diagnóstico do Erro: “Atribuir o Efeito Errado.” O espalhamento é um fenômeno real e importante, mas ele explica a cor do céu, não a posição aparente do Sol.
- Conclusão: ❌ Alternativa incorreta.
5️⃣ PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
- Frase de Fechamento: A resposta correta é a A. A atmosfera terrestre age como uma lente gigante e gradual, refratando a luz do Sol e nos mostrando uma imagem dele onde ele não está mais, um truque de ótica que prolonga a duração dos nossos dias.
- Resumo-flash (A Imagem Mental): O ar da Terra é um copo d’água invisível; a luz do Sol é o canudo que sempre parece quebrado.
- 🧠 Para ir Além (A Ponte para o Futuro): O mesmo princípio da refração atmosférica, que nos engana sobre a posição do Sol, é uma ferramenta crucial para a Astronomia de Exoplanetas. Quando um planeta distante passa na frente de sua estrela (um “trânsito”), a luz da estrela atravessa a atmosfera daquele planeta antes de chegar aos nossos telescópios. Ao analisar como as diferentes cores da luz são refratadas (ou absorvidas) por essa atmosfera alienígena, os cientistas podem deduzir sua composição química – se há metano, vapor d’água ou oxigênio. Assim, um fenômeno que cria uma ilusão de ótica na Terra se torna uma das ferramentas mais poderosas para procurar por sinais de vida em outros mundos.
