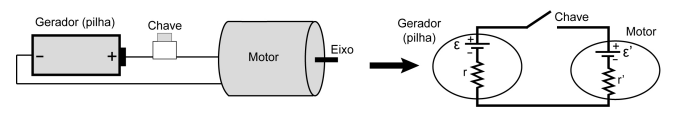

Diversos brinquedos são constituídos de pilhas ligadas a um motor elétrico. A figura mostra uma pilha e um motor acoplados, em que ε representa a força eletromotriz (FEM) da pilha, ε’ representa a força contraeletromotriz (FCEM) do motor e r e r’ são resistências internas. Um problema comum que danifica esses brinquedos é o travamento do eixo do motor.
O que ocorre com a FCEM e com a energia fornecida pelas pilhas, que ocasiona danos ao motor, quando seu eixo de rotação é travado?
A) A FCEM iguala-se com a FEM e toda a energia fornecida pela pilha fica armazenada no circuito.
B) A FCEM sofre grande aumento e toda a energia fornecida pela pilha passa a ser dissipada na forma de calor.
C) A FCEM inverte a polaridade e toda a energia fornecida pela pilha é devolvida para ela na forma de energia potencial.
D) A FCEM reduz-se a zero e toda a energia fornecida pela pilha passa a ser dissipada na resistência interna do motor.
E) A FCEM mantém-se constante e toda a energia fornecida pela pilha continua sendo transformada em energia mecânica.
✍ Resolução Em Texto
- Matérias Necessárias para a Solução da Questão:
- Eletrodinâmica: Geradores e Receptores (Motores).
- Circuitos Elétricos: Força Eletromotriz (FEM), Força Contra-Eletromotriz (FCEM) e Lei de Pouillet.
- Energia e Potência Elétrica: Efeito Joule.
- Tema/Objetivo Geral:
- Compreender o comportamento da força contra-eletromotriz (FCEM) de um motor elétrico e as transformações de energia quando o motor está em funcionamento normal versus quando está travado.
- Nível da Questão:
- Difícil. A questão exige um entendimento conceitual profundo sobre a Força Contra-Eletromotriz (FCEM), que é um tópico mais avançado de circuitos elétricos. O candidato precisa saber que a FCEM é diretamente proporcional à velocidade de rotação do motor e entender as consequências energéticas quando ela desaparece.
- Gabarito:
- D) A FCEM reduz-se a zero e toda a energia fornecida pela pilha passa a ser dissipada na resistência interna do motor. A alternativa está correta porque a FCEM só existe quando o motor está girando. Ao travar, a FCEM zera, a corrente no circuito aumenta drasticamente e, como não há mais conversão em energia mecânica, toda a energia elétrica é convertida em calor (efeito Joule) na resistência interna.
Resolução Passo a Passo
1️⃣ PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
- Decodificação do Objetivo: O motor de um brinquedo emperra. A questão quer saber duas coisas: O que acontece com a “força de oposição” do motor (a FCEM)? E para onde vai toda a energia que a pilha continua mandando para ele?
- Simplificação Radical (A Analogia Central): Pense em uma pessoa tentando subir correndo por uma escada rolante que está descendo.
- A escada rolante descendo é a pilha (FEM), sempre tentando “empurrar” a corrente elétrica para baixo.
- A pessoa correndo para cima é o motor girando, criando uma força de oposição (FCEM) que “briga” com a escada. A velocidade com que a pessoa corre para cima depende da velocidade de rotação do motor.
- O que acontece se a pessoa tropeça e cai (o eixo do motor trava)? Ela para de correr para cima. Sua força de oposição (FCEM) se torna zero. Agora, a escada rolante (a pilha) a leva para baixo com força total, sem nenhuma resistência. Toda a energia do movimento é convertida em um “tombasso”, um impacto e atrito (calor!).
- Plano de Ataque (O Roteiro da Investigação): Nosso plano será o seguinte:
- Entender a FCEM: O que é essa força e de onde ela vem?
- Analisar o Crime: O que acontece com a FCEM quando o eixo do motor para de girar?
- Seguir o Dinheiro (Energia): Para onde a energia elétrica, que antes virava movimento, passa a ir?
2️⃣ PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Para resolver este caso, precisamos entender a dinâmica da “batalha” de tensões dentro do circuito.
| 🕵️♂️ Componente | Função Principal | Tensão Chave | O que ela faz? |
| Pilha (Gerador) | Fornece energia elétrica ao circuito. | Força Eletromotriz (FEM – ε) | “Empurra” a corrente elétrica para circular. |
| Motor (Receptor Ativo) | Converte energia elétrica em energia mecânica (rotação). | Força Contra-Eletromotriz (FCEM – ε’) | Age como uma “barreira” ou “tensão reversa” que se opõe à passagem da corrente. |
A Pista Crucial: A FCEM não é uma propriedade fixa do motor. Ela é gerada pelo próprio movimento de rotação do motor (o motor girando age como um pequeno gerador que cria uma tensão no sentido contrário). Portanto:
- Alta velocidade de rotação → Alta FCEM
- Baixa velocidade de rotação → Baixa FCEM
- Nenhuma rotação (travado) → FCEM = 0
3️⃣ PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Vamos executar nosso plano, analisando a cena do crime.
- O Crime: O eixo de rotação é travado.
- A Consequência na FCEM: Com base na nossa “Pista Crucial”, se a rotação é zero, a FCEM (ε’) se reduz a zero.
- O Efeito no Circuito: A corrente elétrica em um circuito com gerador e receptor é dada pela Lei de Pouillet: i = (FEM – FCEM) / (Soma das Resistências).
- Motor girando: i = (ε – ε’) / (r + r’) → A FCEM ajuda a limitar a corrente.
- Motor travado: i = (ε – 0) / (r + r’) → Sem a FCEM para “frear”, a corrente atinge seu valor máximo, como se fosse um curto-circuito.
- O Destino da Energia: A energia fornecida pela pilha é convertida em trabalho mecânico e calor. A potência total que vira calor é P_dissipada = (r + r’) * i². Como a corrente i aumenta drasticamente, a potência dissipada na forma de calor aumenta ao quadrado! Como não há mais rotação, 100% da energia elétrica fornecida ao motor é convertida em calor em sua resistência interna (r’). Isso superaquece o motor e o danifica.
🚨 ARMADILHA CLÁSSICA! 🚨
CUIDADO! A armadilha mais comum é pensar que, se o motor para, a energia para de fluir ou é “armazenada” (Alternativa A). Lembre-se, a pilha não “sabe” que o motor travou. Ela continua a fornecer sua FEM, e sem a oposição da FCEM, ela empurra a corrente com força máxima. A energia tem que ir para algum lugar. Se não pode virar movimento, ela se degrada em calor (Efeito Joule).
- A Bússola (O Perfil do Culpado):
- Síntese do raciocínio: Travar o motor zera sua rotação, o que consequentemente zera a FCEM. A ausência da FCEM causa um pico de corrente. Sem conversão em energia mecânica, toda a potência elétrica que chega ao motor é dissipada como calor em sua resistência interna.
- Expectativa: A alternativa correta deve afirmar que a FCEM vai a zero e que a energia é dissipada (na forma de calor).
4️⃣ PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
Vamos analisar cada suspeito para confirmar nossa investigação.
- A) A FCEM iguala-se com a FEM e toda a energia fornecida pela pilha fica armazenada no circuito.
- A “Narrativa do Erro”: O candidato confunde conceitos de motor com capacitor.
- O “Diagnóstico do Erro”: Contradição Direta e Fuga ao Tema. A FCEM vai a zero, não se iguala à FEM. E a energia não é armazenada, é dissipada.
- Conclusão: ❌ Alternativa incorreta.
- B) A FCEM sofre grande aumento e toda a energia fornecida pela pilha passa a ser dissipada na forma de calor.
- A “Narrativa do Erro”: O candidato entende a consequência (calor), mas erra a causa.
- O “Diagnóstico do Erro”: Inversão de Lógica. A FCEM não aumenta, ela vai a zero. É a ausência dela que causa o problema.
- Conclusão: ❌ Alternativa incorreta.
- C) A FCEM inverte a polaridade e toda a energia fornecida pela pilha é devolvida para ela na forma de energia potencial.
- A “Narrativa do Erro”: Uma confusão completa sobre o funcionamento de um motor.
- O “Diagnóstico do Erro”: Fuga ao Tema. A FCEM não inverte, ela zera. E a energia não é devolvida à pilha.
- Conclusão: ❌ Alternativa incorreta.
- D) A FCEM reduz-se a zero e toda a energia fornecida pela pilha passa a ser dissipada na resistência interna do motor.
- Análise de Correspondência: Esta alternativa descreve perfeitamente os dois eventos que deduzimos: a FCEM zera e a energia vira calor (é dissipada) na resistência do motor. Corresponde à nossa “Expectativa”.
- Conclusão: ✔️ Alternativa correta.
- E) A FCEM mantém-se constante e toda a energia fornecida pela pilha continua sendo transformada em energia mecânica.
- A “Narrativa do Erro”: O candidato ignora completamente a premissa de que o eixo travou.
- O “Diagnóstico do Erro”: Contradição Direta. A FCEM não é constante (depende da rotação) e não há transformação em energia mecânica se o eixo não gira.
- Conclusão: ❌ Alternativa incorreta.
5️⃣ PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
- Frase de Fechamento: Fica provado que, com o eixo travado, (D) a FCEM se reduz a zero e a energia é dissipada na resistência interna, uma lição fundamental sobre como a conversão de energia em trabalho útil protege um sistema do superaquecimento.
- Resumo-flash (A Imagem Mental): Motor travado, FCEM zerado, energia vira calor no mesmo bocado.
- 🧠 Para ir Além (A Ponte para o Futuro): O mesmo princípio físico que queima o motor de um brinquedo é o que explica por que um computador superaquece quando “trava”. Quando um programa entra em um loop infinito ou um processo exige 100% da CPU, o processador está operando com corrente máxima (como o motor travado), mas sem produzir um resultado útil (sem “trabalho mecânico” análogo). Quase toda a energia elétrica que ele consome nesse estado é convertida diretamente em calor, o que pode aumentar drasticamente a temperatura e exigir que os coolers (ventoinhas) disparem para evitar danos permanentes ao hardware. Da queima de um motor de brinquedo ao superaquecimento do seu laptop, a regra é a mesma: energia sem trabalho útil vira calor.
