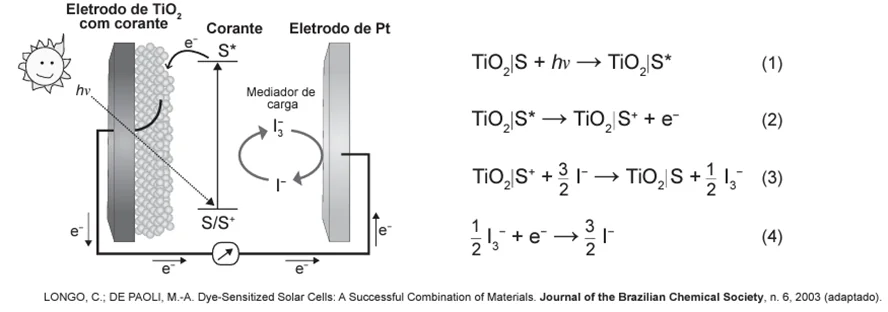

Células solares à base de TiO2 sensibilizadas por corantes (S) são promissoras e poderão vir a substituir as células de silício. Nessas células, o corante adsorvido sobre o TiO2 é responsável por absorver a energia luminosa (hν), e o corante excitado (S*) é capaz de transferir elétrons para o TiO2. Um esquema dessa célula e os processos envolvidos estão ilustrados na figura. A conversão de energia solar em elétrica ocorre por meio da sequência de reações apresentadas.
A reação 3 é fundamental para o contínuo funcionamento da célula solar, pois
A) reduz íons I− a I3 −.
B) regenera o corante.
C) garante que a reação 4 ocorra.
D) promove a oxidação do corante.
E) transfere elétrons para o eletrodo de TiO2.
Resolução Em Texto
Matérias Necessárias: Química (Eletroquímica, Reações de Oxirredução) e Física (Transformação de Energia).
Tema/Objetivo Geral: Funcionamento de Células Solares (Células de Grätzel) e interpretação de etapas de reação.
Nível da Questão: Médio. (Exige que o aluno interprete o significado químico de símbolos como S, S* e S+ dentro de uma sequência de equações, o que assusta quem não tem base de oxirredução).
Gabarito: Alternativa B.
- O pulo do gato é perceber que o “S” volta a ser “S” na reação 3, ou seja, ele volta ao estado original para trabalhar de novo.
PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)
A questão quer saber qual é a função específica da terceira etapa (Reação 3) no ciclo de vida dessa pilha solar.
Decodificação: O sistema funciona em ciclo. O Corante (S) trabalha, cansa e precisa ser recuperado. A questão aponta para a reação 3 e pergunta: “O que está acontecendo com o Corante (S) aqui?”.
Simplificação Radical:
Imagine que o Corante (S) é um goleiro num treino de futebol.
- Ele defende a bola (Absorve luz – Reação 1).
- Ele joga a bola para o ataque (Libera elétron – Reação 2). Agora ele está “sem bola” (S+).
- Para defender de novo, alguém (o gandula) precisa dar uma nova bola para ele.
A Reação 3 é o momento em que o gandula joga a bola de volta para o goleiro. O desafio é identificar que esse passo serve para deixar o goleiro pronto para a próxima defesa.
Nosso Plano de Ataque será o seguinte:
- Identificar os estados do corante nas equações (S, S*, S+).
- Analisar o que muda do reagente para o produto na Reação 3.
- Conectar essa mudança à ideia de “ciclo” ou “regeneração”.
PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)
Vamos abrir a caixa de ferramentas da Oxirredução.
1. A Simbologia da Questão:
- S: Corante no estado fundamental (bateria carregada/goleiro com bola). É ele quem começa o processo.
- S:* Corante excitado (energizado pela luz).
- S+: Corante oxidado (bateria descarregada/goleiro sem bola). Ele perdeu um elétron. Enquanto ele for S+, ele é inútil para absorver luz novamente.
- e-: Elétron.
2. O Conceito de Ciclo:
Para uma célula solar funcionar para sempre (ou por muito tempo), nada pode ser consumido permanentemente. Tudo que muda de forma tem que voltar à forma original.
Se o corante perde elétron (oxida), ele precisa ganhar elétron de volta (reduzir) para recomeçar.
3. Quem paga a conta?
O corante perdeu o elétron para o Eletrodo (TiO2). Alguém tem que devolver esse elétron para o corante. Esse alguém é o eletrólito (a solução com Iodo/Iodeto).
PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)
Vamos ler as equações como se fosse uma historinha.
- Reação 1 (S –> S):* O sol bate no corante. Ele fica excitado.
- Reação 2 (S –> S+ + e-):* O corante excitado ejeta um elétron para o circuito (gera eletricidade).
- Problema: Agora o corante virou S+. Ele está “quebrado” (oxidado). Se ficar assim, a pilha morre instantaneamente, pois ele não consegue mais absorver luz.
- Reação 3 (S+ + I- –> S + I3-): Olha a mágica aqui!
- No lado esquerdo (reagentes), temos o corante “quebrado” (S+).
- No lado direito (produtos), temos o corante “novo em folha” (S).
- Quem fez isso? O Iodeto (I-). Ele doou elétrons para o S+, transformando-o de volta em S.
Conclusão do Raciocínio:
A Reação 3 transformou o S+ de volta em S. Em química, voltar ao estado original para reagir novamente chama-se Regeneração.
🚨 ARMADILHA CLÁSSICA! 🚨
O aluno desatento foca no Iodo (I- virando I3-). Aí ele pensa em oxidação/redução do iodo e marca a alternativa A. Cuidado! O protagonista da célula solar é o Corante (S). O Iodo é apenas o coadjuvante (o gandula). A função da reação para a célula é manter o protagonista vivo. Sempre analise a função sob a ótica do componente principal.
A Bússola:
- Síntese do raciocínio: O corante perdeu elétron na etapa 2. Na etapa 3, ele ganha o elétron de volta e volta a ser S.
- Expectativa: Procurar a palavra “Regenerar”, “Recuperar” ou “Reduzir o corante”.
PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)
- A) reduz íons I- a I3-.
Diagnóstico do Erro: Erro Químico Grave.
O Iodeto (I-) está indo de carga -1 para uma carga maior (no complexo I3-, o NOX médio aumenta). Ele está perdendo elétrons, logo, está sofrendo Oxidação, não redução. Além disso, isso é o que acontece com o coadjuvante, não é a função principal da etapa.
Conclusão: ❌ Alternativa incorreta. - B) regenera o corante.
Análise de Correspondência:
Bingo! O reagente é S+ (forma inativa/oxidada) e o produto é S (forma ativa/original). A reação devolve o corante ao seu estado inicial para que ele possa absorver outro fóton e o ciclo continue.
Conclusão: ✔️ Alternativa correta. - C) garante que a reação 4 ocorra.
Narrativa do Erro: Inversão de Causa e Efeito.
A reação 4 (que acontece lá no outro eletrodo) serve para consertar o Iodo que se gastou na reação 3. A reação 3 não existe para causar a 4; a 4 existe para sustentar a 3.
Conclusão: ❌ Alternativa incorreta. - D) promove a oxidação do corante.
Narrativa do Erro: Erro de Análise de Reação.
Oxidação é perda de elétrons (S –> S+). Isso aconteceu na Reação 2. Na Reação 3, o corante está ganhando elétrons (S+ –> S), o que é Redução.
Conclusão: ❌ Alternativa incorreta. - E) transfere elétrons para o eletrodo de TiO2.
Narrativa do Erro: Erro de Etapa.
Isso é o que gera a corrente elétrica. Aconteceu na Reação 2 (veja o “+ e-” sendo liberado na equação 2). A Reação 3 é interna, entre o corante e o líquido, sem contato direto com o eletrodo de TiO2.
Conclusão: ❌ Alternativa incorreta.
PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)
Frase de Fechamento:
Em ciclos químicos, como numa bateria recarregável, todo mundo que doa algo (elétron) precisa receber de volta, senão o ciclo trava na primeira volta.
Resumo-flash:
“Reação 2 gasta o corante; Reação 3 conserta o corante.”
Para ir Além:
Esse processo é uma imitação artificial da Fotossíntese! Nas plantas, a Clorofila faz o papel desse corante (S). A luz bate na clorofila, ela perde um elétron. Quem “regenera” a clorofila doando um elétron para ela? A Água! (No processo de fotólise da água). Sem essa regeneração, a planta morreria após absorver o primeiro raio de sol.
