Questão 050 caderno branco ENEM 2014 3ª Aplicação 1° Dia

A ilustração representa uma das mais conhecidas obras do artista gráfico holandês M. C. Escher. Seu trabalho tem como características as figuras geométricas e ilusões de Óptica.

Pelas características da imagem formada na gravura, o artista representou um espelho esférico do tipo

a) convexo, pois as imagens de todos os objetos, formadas na esfera, inclusive a do artista, são virtuais.

b) côncavo, pois as imagens são direitas, indicando que todos os objetos visualizados estão entre o foco e o espelho.

c) côncavo, devido ao pequeno campo de visão, não é possível observar todos os detalhes do local onde se encontra o artista.

d) convexo, pois as imagens são formadas pelo cruzamento dos raios de luz refletidos pela esfera, por isso as imagens são direitas e não invertidas.

e) côncavo, devido as imagens formadas por este espelho serem todas reais, ou seja, formadas pelo cruzamento dos raios de luz refletidos pela esfera

✍ Resolução Em Texto

Matérias Necessárias para a Solução da Questão

Óptica Geométrica (Espelhos Esféricos, Espelhos Convexos)
Formação de Imagens (Raios Notáveis, Classificação de Imagens)
Interpretação de Imagem

Tema/Objetivo Geral: Identificar o tipo de espelho esférico representado em uma obra de arte a partir da análise das características da imagem refletida (natureza, orientação e tamanho).

Nível da Questão: Médio

A questão é de nível médio. Ela exige que o candidato faça uma ponte entre a observação de uma obra de arte e a aplicação de conceitos específicos da física. É preciso analisar a imagem refletida na esfera (é direita? é menor?), classificar essa imagem e, a partir daí, deduzir qual tipo de espelho esférico produz consistentemente esse tipo de imagem.

Gabarito: A

Esta alternativa está correta porque um espelho esférico convexo sempre conjuga uma imagem virtual, direita e menor, características que correspondem exatamente à imagem refletida na gravura de Escher.

1️⃣ PASSO 1 – O QUE A QUESTÃO QUER? (O MAPA DA MINA)

Decodificação do Objetivo: A questão nos mostra uma gravura famosa onde o artista, M. C. Escher, se retrata refletido em uma esfera espelhada. Nossa missão de detetive da física é analisar a “cena do crime” (a imagem refletida na esfera) e determinar qual tipo de espelho esférico (côncavo ou convexo) a esfera representa.
Simplificação Radical (A Analogia Central): Pense nos espelhos de segurança que você vê em lojas, estacionamentos ou em retrovisores de carro. Eles são “barrigudos” para fora. O que eles fazem? Mostram uma área enorme (um grande campo de visão), mas tudo parece menor do que realmente é. Agora pense na parte de dentro de uma colher de sopa. Se você se aproxima, sua imagem fica gigante e de cabeça para cima; se você se afasta, ela vira de cabeça para baixo. A questão quer saber: a esfera na mão de Escher se comporta como o espelho da loja (convexo) ou como a parte de dentro da colher (côncavo)?
Plano de Ataque (O Roteiro da Investigação): Nosso plano será o seguinte:
1. Analisar a Imagem Refletida: Vamos examinar o reflexo na gravura e classificá-lo (é direito ou invertido? maior ou menor?).
2. Desvendar as Regras dos Espelhos: Vamos usar uma ferramenta visual para entender como cada tipo de espelho (côncavo e convexo) forma imagens.
3. Conectar a Evidência à Teoria: Vamos comparar as características do reflexo com as regras de cada espelho para dar nosso veredito.

2️⃣ PASSO 2 – DESVENDANDO AS FERRAMENTAS (A CAIXA DE FERRAMENTAS)

Para decifrar o enigma da gravura de Escher, precisamos nos equipar com a ferramenta mais poderosa da óptica geométrica: um diagrama de raios notáveis. A ilustração a seguir não é apenas um desenho; é o nosso mapa do tesouro, mostrando passo a passo como um espelho convexo constrói a imagem que vemos e revelando todas as suas características.

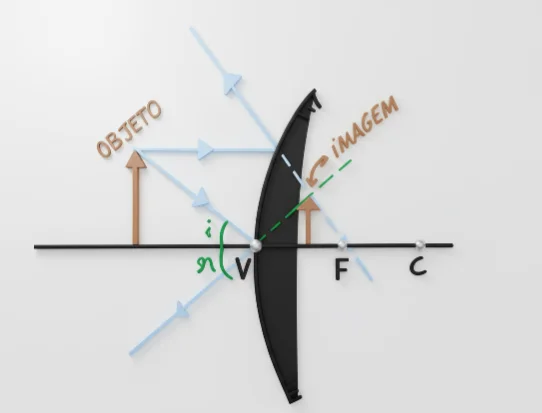

(Anatomia da Formação de Imagem em um Espelho Convexo)
Esta ilustração é a nossa principal ferramenta de investigação. Vamos decodificá-la juntos:

Os Personagens: Temos o OBJETO (a seta marrom alta à esquerda) e o espelho esférico, cuja superfície refletora é a parte “barriguda” para fora, caracterizando-o como convexo.
A Ação: As setas azuis representam os raios de luz que saem do topo do objeto. Observe como elas atingem o espelho e se espalham, ou seja, divergem. O nosso cérebro não consegue “ver” a curva que a luz fez; ele sempre projeta os raios de luz em linha reta.
O Segredo (A Linha Tracejada): A linha tracejada verde representa o prolongamento dos raios de luz refletidos para “dentro” do espelho. É para onde o nosso cérebro “pensa” que os raios estão vindo.
O Resultado: O ponto onde esses prolongamentos se cruzam é onde a IMAGEM é formada. Agora, vamos classificar essa imagem com base no que vemos no diagrama:
1. VIRTUAL: Porque ela é formada pelo cruzamento dos prolongamentos (a linha tracejada), e não pelos raios de luz reais. Ela está localizada “atrás” ou “dentro” do espelho.
2. DIREITA: Porque a seta da imagem aponta na mesma direção que a seta do objeto (ambas para cima).
3. MENOR: Porque a seta da imagem é visivelmente menor que a seta do objeto.

Esta tríade — Virtual, Direita e Menor — é a “impressão digital”, a assinatura universal de toda e qualquer imagem formada por um espelho esférico convexo, não importa onde o objeto esteja posicionado.

3️⃣ PASSO 3 – INTERPRETAÇÃO GUIADA (MÃO NA MASSA)

Executando o Plano de Ataque (Análise da Gravura):
- Vamos olhar para o reflexo de Escher na esfera. Ele está de cabeça para cima ou para baixo? De cabeça para cima. Portanto, a imagem é DIREITA.
- Vamos comparar o tamanho do reflexo da cabeça de Escher com o tamanho que sua cabeça real teria. O reflexo é claramente MENOR que o objeto real.
- A esfera mostra um campo de visão muito amplo. Conseguimos ver quase a sala inteira (teto, paredes, estantes, janelas) refletida. Essa é uma característica de espelhos que “diminuem” as coisas.
Conectando com a Teoria:
- A imagem na gravura é Direita e Menor.
- Consultando nossa ilustração no Passo 2, vemos que o espelho convexo produz uma imagem com exatamente essas características: Virtual, Direita e Menor.
- Além disso, um espelho côncavo só forma imagem direita quando o objeto está bem perto dele (entre o foco e o vértice), e essa imagem é ampliada, não reduzida. Para todas as outras posições, a imagem em um espelho côncavo é invertida.

🚨 ARMADILHA CLÁSSICA! 🚨
CUIDADO! A armadilha mais sedutora está na alternativa (d). Ela afirma corretamente que o espelho é convexo, mas erra gravemente na justificativa. Ela diz que as imagens são formadas “pelo cruzamento dos raios de luz refletidos”. Isso descreve uma imagem REAL. Como podemos ver em nossa ilustração do Passo 2, a imagem em um espelho convexo é formada pelo cruzamento dos PROLONGAMENTOS dos raios refletidos, o que a define como uma imagem VIRTUAL.

A Bússola (O Perfil do Culpado):
- Síntese do raciocínio: A imagem na gravura é direita, menor que o objeto e oferece um campo de visão amplo. Essas são as três assinaturas inconfundíveis de um espelho esférico convexo, que sempre conjuga imagens virtuais.
- Expectativa: A alternativa correta deve identificar o espelho como convexo e fornecer uma justificativa correta, idealmente mencionando a natureza virtual da imagem.

4️⃣ PASSO 4 – ALTERNATIVAS COMENTADAS (A AUTÓPSIA)

Vamos agora confrontar nossa “Expectativa” com os suspeitos.

a) convexo, pois as imagens de todos os objetos, formadas na esfera, inclusive a do artista, são virtuais.
- Análise de Correspondência: Esta alternativa acerta em cheio. Identifica o espelho como convexo e dá a justificativa física correta: as imagens são virtuais. Como vimos na nossa ilustração do Passo 2 e na “Armadilha Clássica”, uma imagem virtual é sempre direita, o que corresponde ao reflexo de Escher.
- Conclusão: ✔️ Alternativa correta.
b) côncavo, pois as imagens são direitas, indicando que todos os objetos visualizados estão entre o foco e o espelho.
- A “Narrativa do Erro”: O aluno lembra que espelhos côncavos podem formar imagens direitas e para por aí.
- Diagnóstico do Erro: Reducionismo. Um espelho côncavo só forma imagem direita se o objeto estiver entre o foco e o vértice, e essa imagem é sempre maior (ampliada), como um espelho de maquiagem. A imagem na gravura é menor.
- Conclusão: ❌ Alternativa incorreta.
c) côncavo, devido ao pequeno campo de visão, não é possível observar todos os detalhes do local onde se encontra o artista.
- A “Narrativa do Erro”: O aluno pode se confundir com os conceitos de campo de visão.
- Diagnóstico do Erro: Contradição Direta. A gravura mostra um campo de visão muito AMPLO, não pequeno. Vemos a sala inteira. O amplo campo de visão é uma característica de espelhos convexos, não côncavos.
- Conclusão: ❌ Alternativa incorreta.
d) convexo, pois as imagens são formadas pelo cruzamento dos raios de luz refletidos pela esfera, por isso as imagens são direitas e não invertidas.
- A “Narrativa do Erro”: O aluno acerta o tipo de espelho, mas erra a justificativa, caindo na “Armadilha Clássica”.
- Diagnóstico do Erro: Justificativa Incorreta. Conforme discutido, o cruzamento dos raios refletidos forma uma imagem REAL. A imagem em um espelho convexo é VIRTUAL, formada pelo cruzamento dos prolongamentos dos raios, como nossa ilustração do Passo 2 demonstra claramente.
- Conclusão: ❌ Alternativa incorreta.
e) côncavo, devido as imagens formadas por este espelho serem todas reais, ou seja, formadas pelo cruzamento dos raios de luz refletidos pela esfera.
- A “Narrativa do Erro”: O aluno faz uma generalização incorreta sobre espelhos côncavos.
- Diagnóstico do Erro: Generalização Incorreta. Espelhos côncavos não formam todas as imagens reais. Como vimos na análise da alternativa (b), eles também podem formar uma imagem virtual e ampliada (o “caso do espelho de maquiagem”). Além disso, a imagem na gravura é direita, e imagens reais formadas por espelhos côncavos são sempre invertidas.
- Conclusão: ❌ Alternativa incorreta.

5️⃣ PASSO 5 – O GRAND FINALE (APRENDIZAGEM EXPANDIDA)

Frase de Fechamento: Confirmamos que a resposta correta é a (A), pois o reflexo na gravura de Escher – direito, menor e com um vasto campo de visão – é a “impressão digital” de uma imagem virtual formada por um espelho convexo.
Resumo-flash (A Imagem Mental): “Espelho convexo, o espião da física: vê tudo ao redor, mas sempre diminui a cena.”
🧠 Para ir Além (A Ponte para o Futuro): O princípio do espelho convexo, que “espalha” os raios de luz para criar um campo de visão amplo, tem um paralelo fascinante no campo da estratégia de comunicação e marketing. Uma marca que quer atingir o maior público possível com uma mensagem simples e fácil de absorver usa uma estratégia “convexa”: ela simplifica sua mensagem (a imagem fica “menor” e menos detalhada) e a espalha por múltiplos canais (redes sociais, TV, rádio), buscando um amplo alcance (campo de visão). Em contraste, uma marca de nicho que quer criar um engajamento profundo com um público específico usa uma estratégia “côncava”: ela foca sua mensagem em um único ponto (cria uma imagem “ampliada” e detalhada de seus valores) para um público restrito, mas altamente engajado.
